Гидролинии рабочего оборудования (2)<тип H22> — HITACHI ZX360LC-3-HCMC

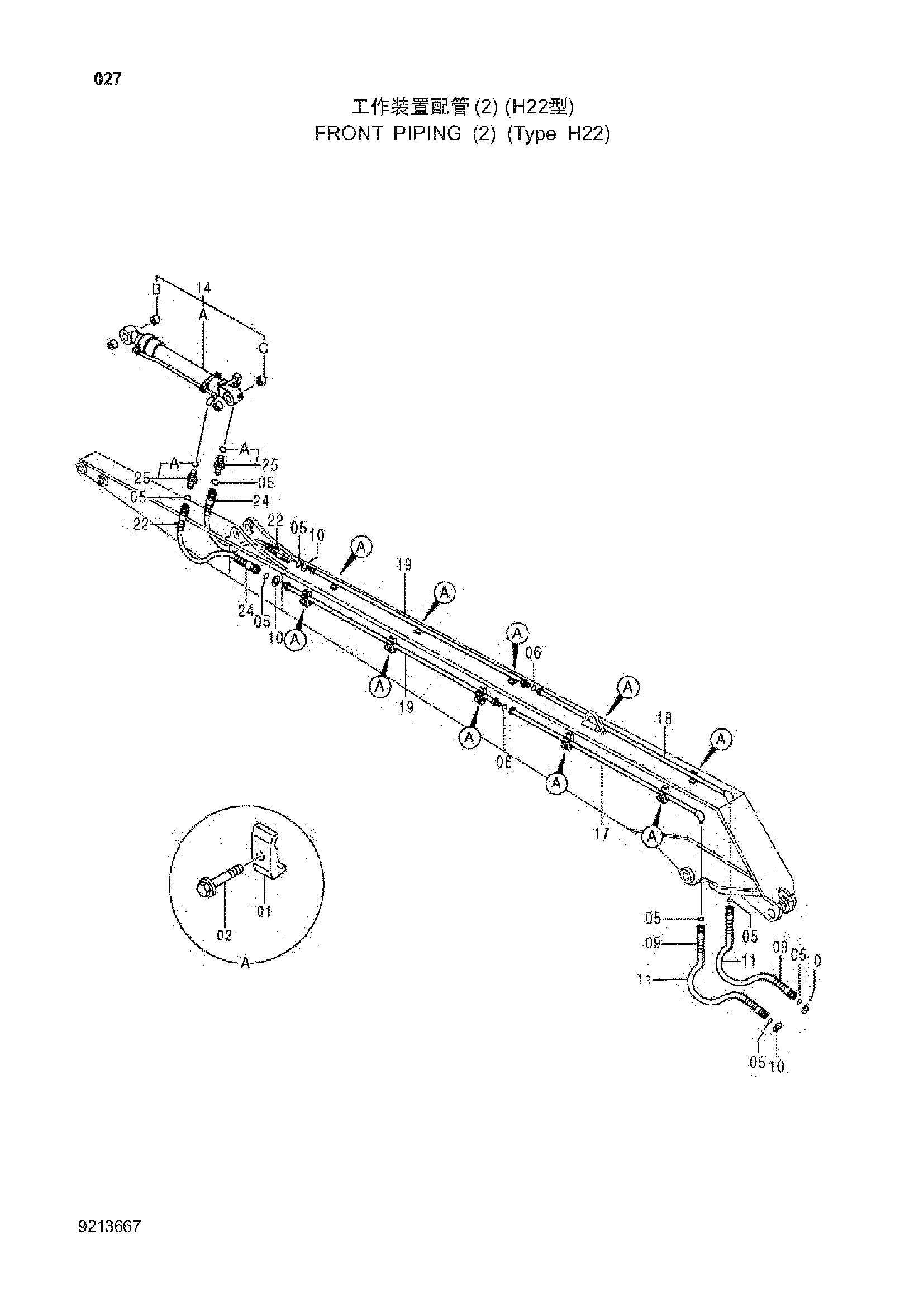

Заводская схема «Гидролинии рабочего оборудования (2)<тип H22>» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190126 | Хомут трубки | 10 |
| 02 | J271260 | Болт с шайбой | 10 |
| 05 | 4187308 | Уплотнительное кольцо | 8 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | 4055191 | Защита шланга | 2 |
| 10 | 4203220 | Шайба | 4 |
| 11 | 4250078 | Шланг | 2 |
| 14 | 9156726 | Гидроцилиндр ковша | 1 |
| 14A | 4379259 | Гидроцилиндр ковша | 1 |
| 14B | 4365448 | Втулка | 2 |
| 14C | 4365897 | Втулка | 2 |
| 17 | 8090077 | Трубка | 1 |
| 18 | 8090078 | Трубка | 1 |
| 19 | 9759259 | Трубка | 2 |
| 22 | 4053610 | Защита шланга | 2 |
| 24 | 4250889 | Шланг | 2 |
| 25 | 4197530 | Адаптер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
