Трубопроводы системы смазки (рукоять) — HITACHI ZX360LC-3-HCMC

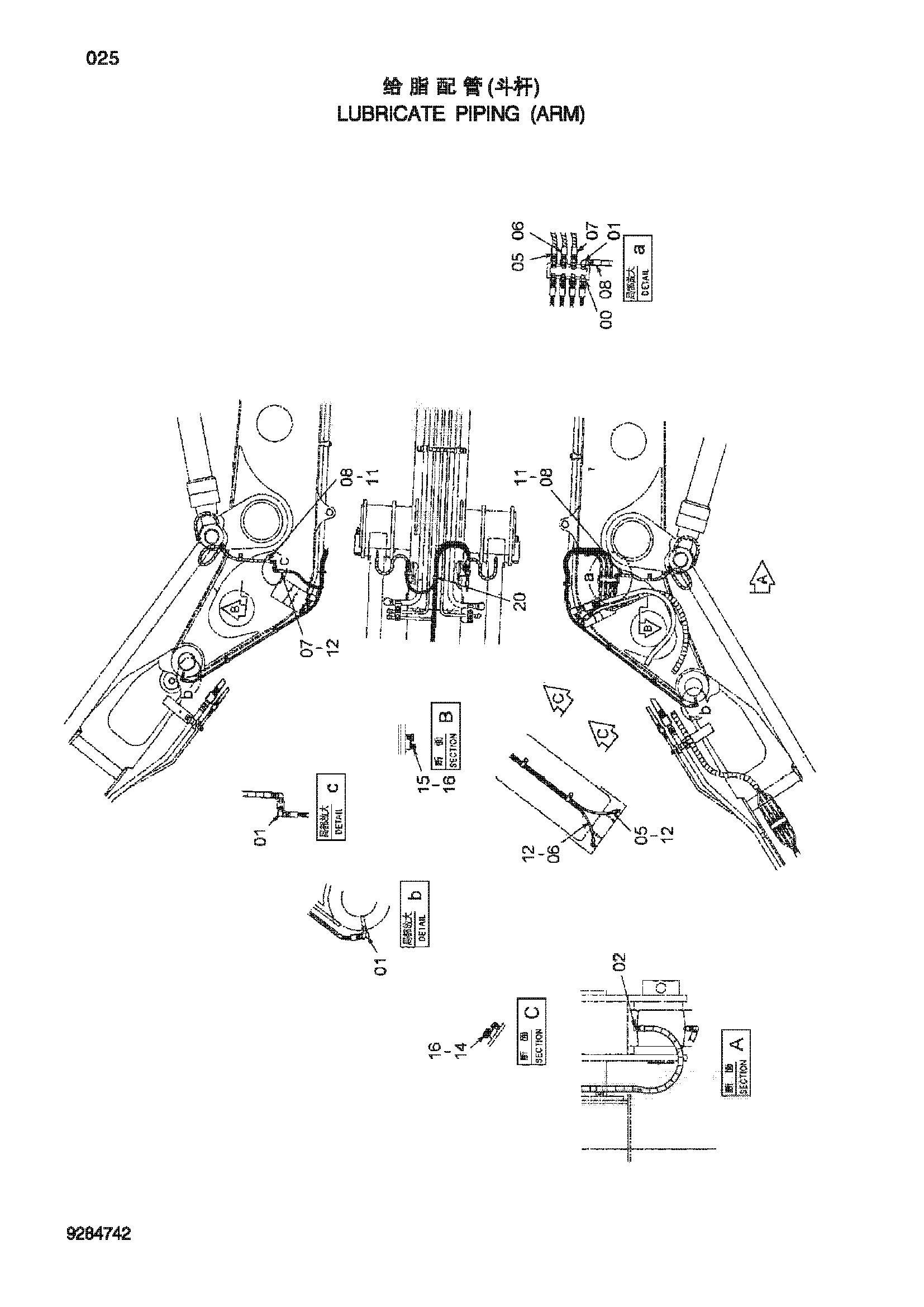

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4154651	Адаптер	7
01	4154656	Угловой штуцер	5
02	4298746	Угловой штуцер	2
05	4471882	Шланг	1
06	4651972	Шланг	1
07	4486004	Шланг	1
08	4631073	Шланг	2
11	4487206	Защитный кожух	1
12	4327293	Защитный кожух	8
14	4190292	Зажим	2
15	4190253	Зажим	2
16	J271016	Болт с шайбой	4
20	4121859	Ленточный зажим	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
