Пилотные гидролинии (слидинг кабина)(3) — HITACHI ZX360LC-3-HCMC

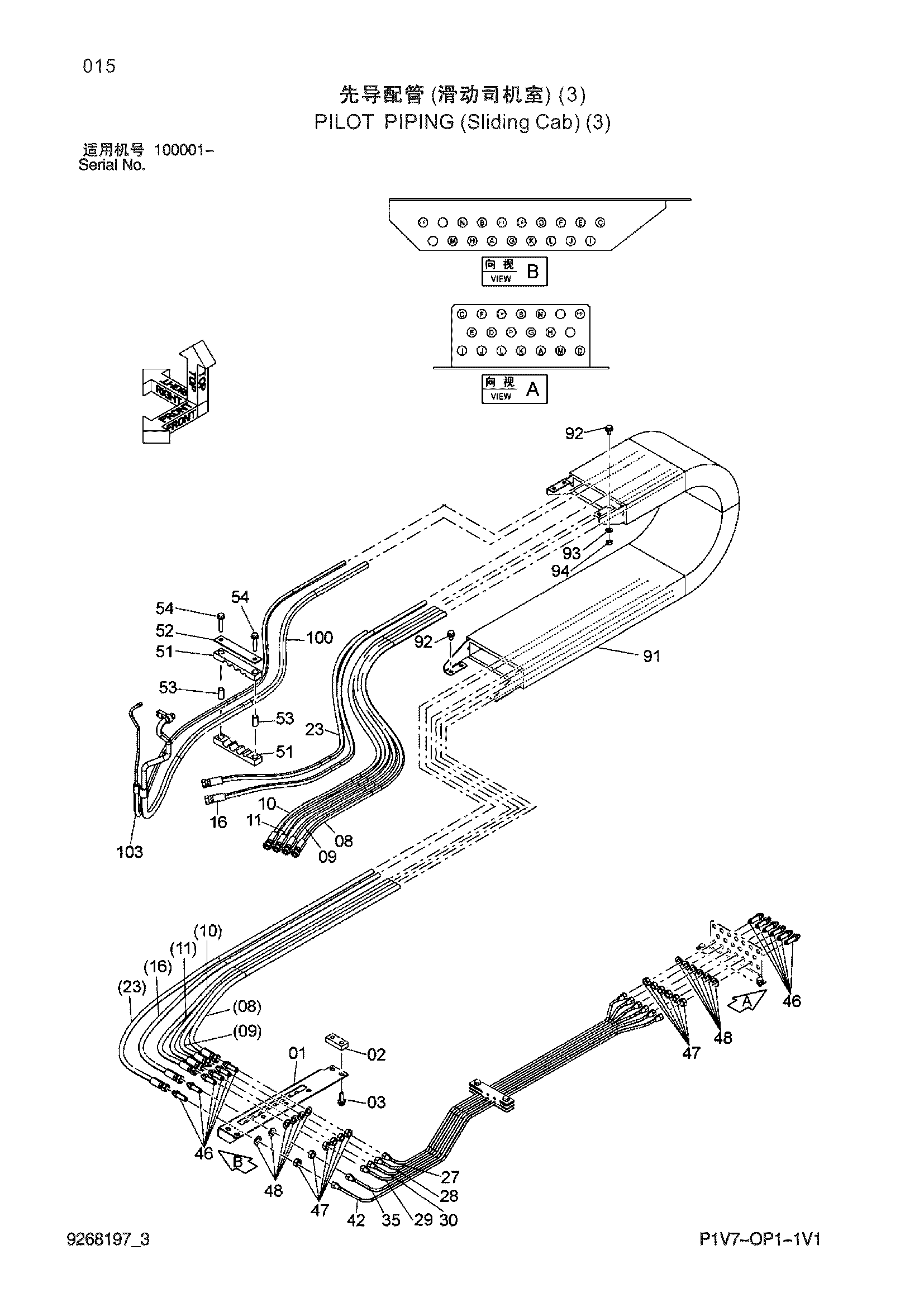

Заводская схема «Пилотные гидролинии (слидинг кабина)(3)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8107123 | Кронштейн | 1 |
| 02 | 4661526 | Проставка | 2 |
| 03 | J271035 | Болт с шайбой | 4 |
| 08 | 4431841 | Шланг (I) | 1 |
| 09 | 4446857 | Шланг (J) | 1 |
| 10 | 4661974 | Шланг (K) | 1 |
| 11 | 4446865 | Шланг (левый) | 1 |
| 16 | 4640243 | Шланг (A) | 1 |
| 23 | 4661977 | Шланг (M) | 1 |
| 27 | 4661569 | Трубка (I) | 1 |
| 28 | 4661570 | Трубка (J) | 1 |
| 29 | 4661571 | Трубка (K) | 1 |
| 30 | 4661572 | Трубка (левый) | 1 |
| 35 | 4661561 | Трубка (A) | 1 |
| 42 | 4661573 | Трубка (M) | 1 |
| 46 | 4468268 | Адаптер | 12 |
| 47 | J952014 | Гайка | 12 |
| 48 | A590114 | Плоская шайба | 12 |
| 51 | 4661492 | Хомут | 2 |
| 52 | 4661493 | Пластина | 1 |
| 53 | 4661494 | Проставка | 2 |
| 54 | J271055 | Болт с шайбой | 2 |
| 91 | 4661215 | Направляющая шланг | 1 |
| 92 | J271020 | Болт с шайбой | 8 |
| 93 | A590110 | Плоская шайба | 4 |
| 94 | J950010 | Гайка | 4 |
| 100 | 4660554 | Шланг | 1 |
| 103 | 4660557 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
