Пилотные гидролинии (слидинг кабина)(1) — HITACHI ZX360LC-3-HCMC

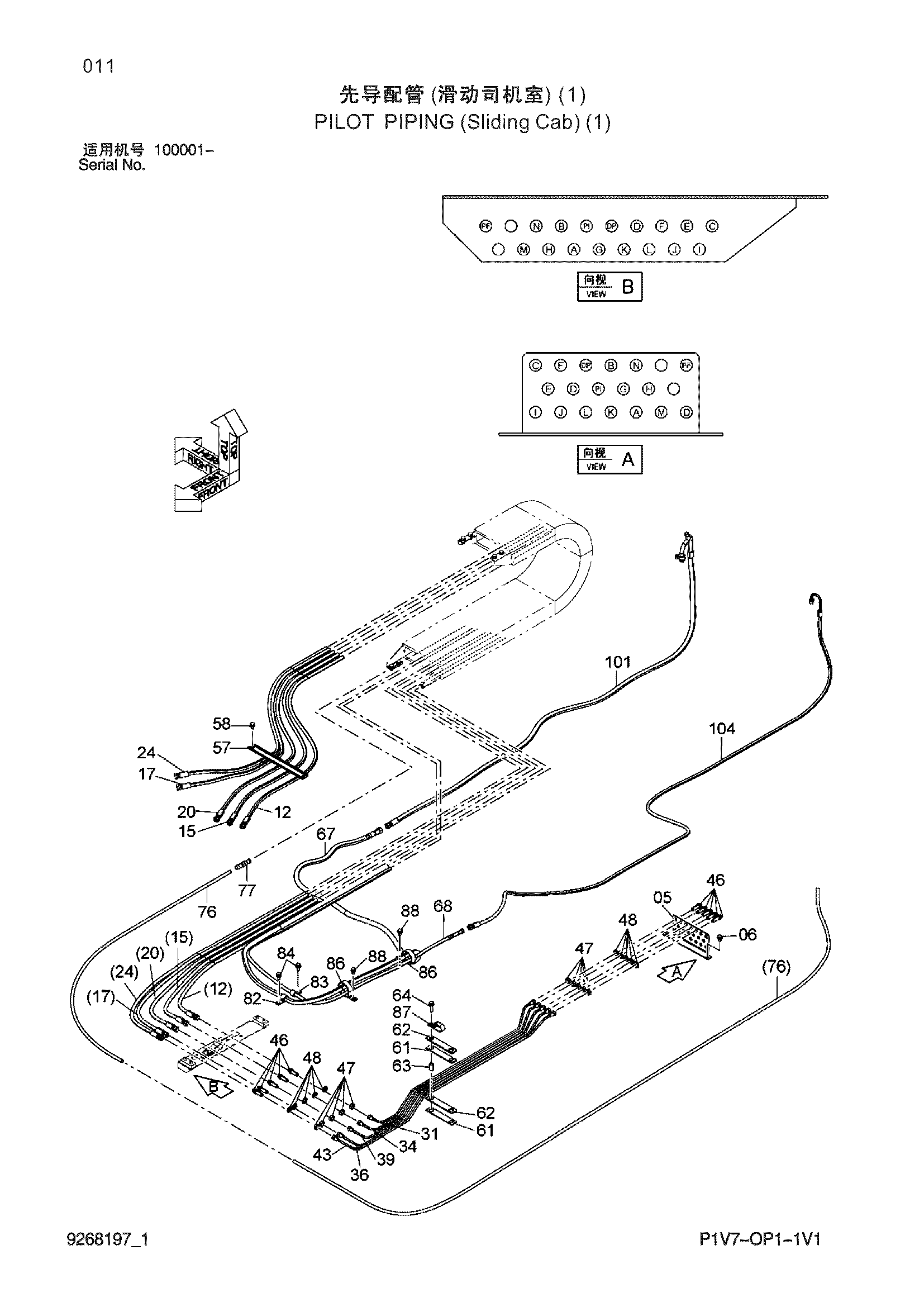

Заводская схема «Пилотные гидролинии (слидинг кабина)(1)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4661520 | Кронштейн | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 12 | 4633935 | Шланг (C) | 1 |
| 15 | 4488656 | Шланг (F) | 1 |
| 17 | 4632356 | Шланг (B) | 1 |
| 20 | 4661975 | Шланг (DP) | 1 |
| 24 | 4661978 | Шланг (N) | 1 |
| 31 | 4661563 | Трубка (C) | 1 |
| 34 | 4661566 | Трубка (F) | 1 |
| 36 | 4661562 | Трубка (B) | 1 |
| 39 | 4661577 | Трубка (DP) | 1 |
| 43 | 4661574 | Трубка (N) | 1 |
| 46 | 4468268 | Адаптер | 10 |
| 47 | J952014 | Гайка | 10 |
| 48 | A590114 | Плоская шайба | 10 |
| 57 | 4425177 | Хомут шланга | 1 |
| 58 | J271020 | Болт с шайбой | 2 |
| 61 | 4661527 | Резиновая прокладка | 2 |
| 62 | 4661528 | Пластина | 2 |
| 63 | 4106951 | Проставка | 2 |
| 64 | J271045 | Болт с шайбой | 2 |
| 67 | 4660556 | Шланг | 1 |
| 68 | 4660559 | Шланг | 1 |
| 76 | 4425642 | Виниловый шланг | 1 |
| 77 | 4254237 | Соединение | 1 |
| 82 | 4190277 | Зажим | 1 |
| 83 | 4190273 | Зажим | 1 |
| 84 | J271025 | Болт с шайбой | 2 |
| 86 | 4193816 | Зажим | 2 |
| 87 | 4192034 | Зажим | 1 |
| 88 | J271020 | Болт с шайбой | 2 |
| 101 | 4660555 | Шланг | 1 |
| 104 | 4660558 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
