Поворот трубопроводы (рукоять) — HITACHI ZX360LC-3-HCMC

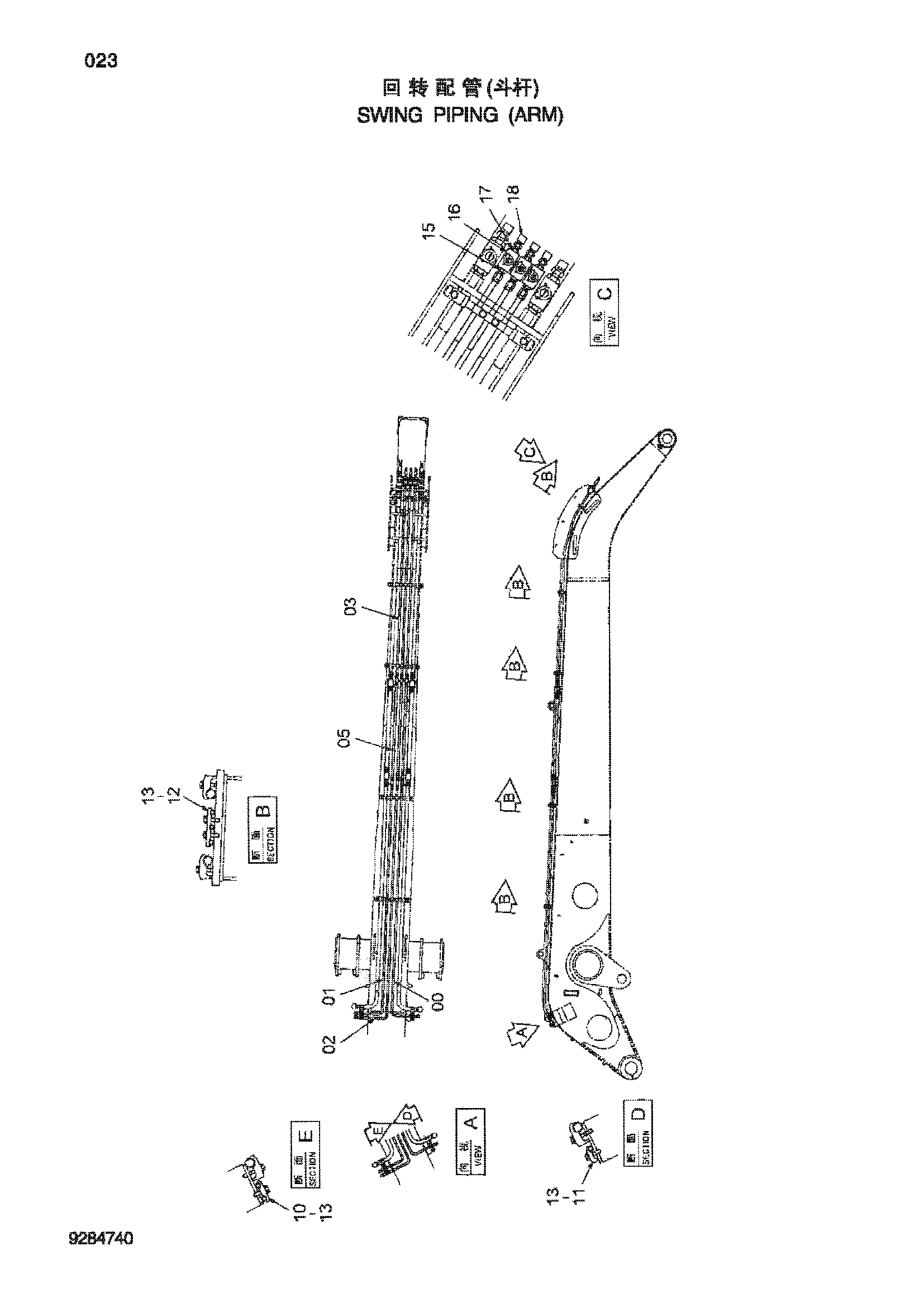

Заводская схема «Поворот трубопроводы (рукоять)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111550 | Трубка | 1 |
| 01 | 8111551 | Трубка | 1 |
| 02 | 8111552 | Трубка | 1 |
| 03 | 9768355 | Трубка | 3 |
| 05 | 4488486 | Шланг | 3 |
| 10 | 4189858 | Хомут трубки | 1 |
| 11 | 4190124 | Хомут трубки | 1 |
| 12 | 4633602 | Хомут трубки | 5 |
| 13 | J271245 | Болт с шайбой | 12 |
| 15 | 4229648 | Адаптер | 3 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4211313 | Запорный клапан | 3 |
| 17 | 4042031 | Адаптер | 3 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4180195 | Соединительный штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
