Гидравлический тйпй управление детали — HITACHI ZX360LC-3-HCMC

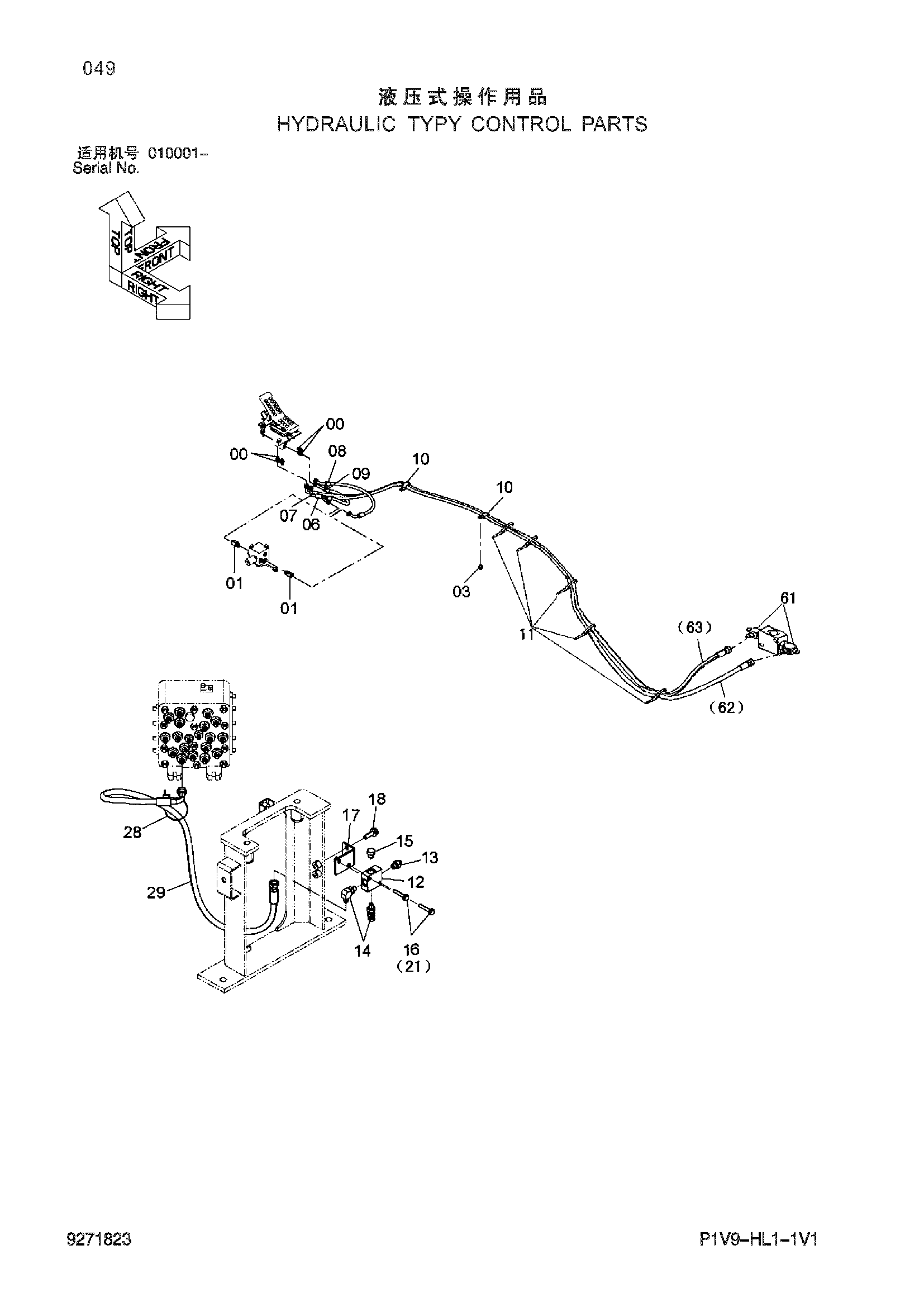

Заводская схема «Гидравлический тйпй управление детали» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 4 |
| 01 | 4246672 | Соединительный штуцер | 2 |
| 03 | J271020 | Болт с шайбой | 1 |
| 06 | 4663794 | Шланг | 1 |
| 07 | 4663793 | Шланг | 1 |
| 08 | 4645592 | Шланг | 1 |
| 09 | 4645593 | Шланг | 1 |
| 10 | 4190282 | Зажим | 4 |
| 11 | 4055312 | Ленточный зажим | 5 |
| 12 | 4411001 | Челночный клапан | 1 |
| 13 | A852122 | Адаптер | 1 |
| 14 | A852323 | Угловой штуцер | 2 |
| 15 | A885002 | Пробка | 1 |
| 16 | J260845 | Болт с шайбой | 2 |
| 17 | 9764485 | Кронштейн | 1 |
| 18 | J271035 | Болт с шайбой | 2 |
| 21 | J260870 | Болт с шайбой | 2 |
| 28 | 4121859 | Ленточный зажим | 2 |
| 29 | 9216739 | Шланг в сборе | 1 |
| 61 | 4239712 | Тройник | 2 |
| 62 | 4665755 | Шланг | 1 |
| 63 | 4665734 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
