Рычаг управления (ход) — HITACHI ZX360LC-3-HCMC

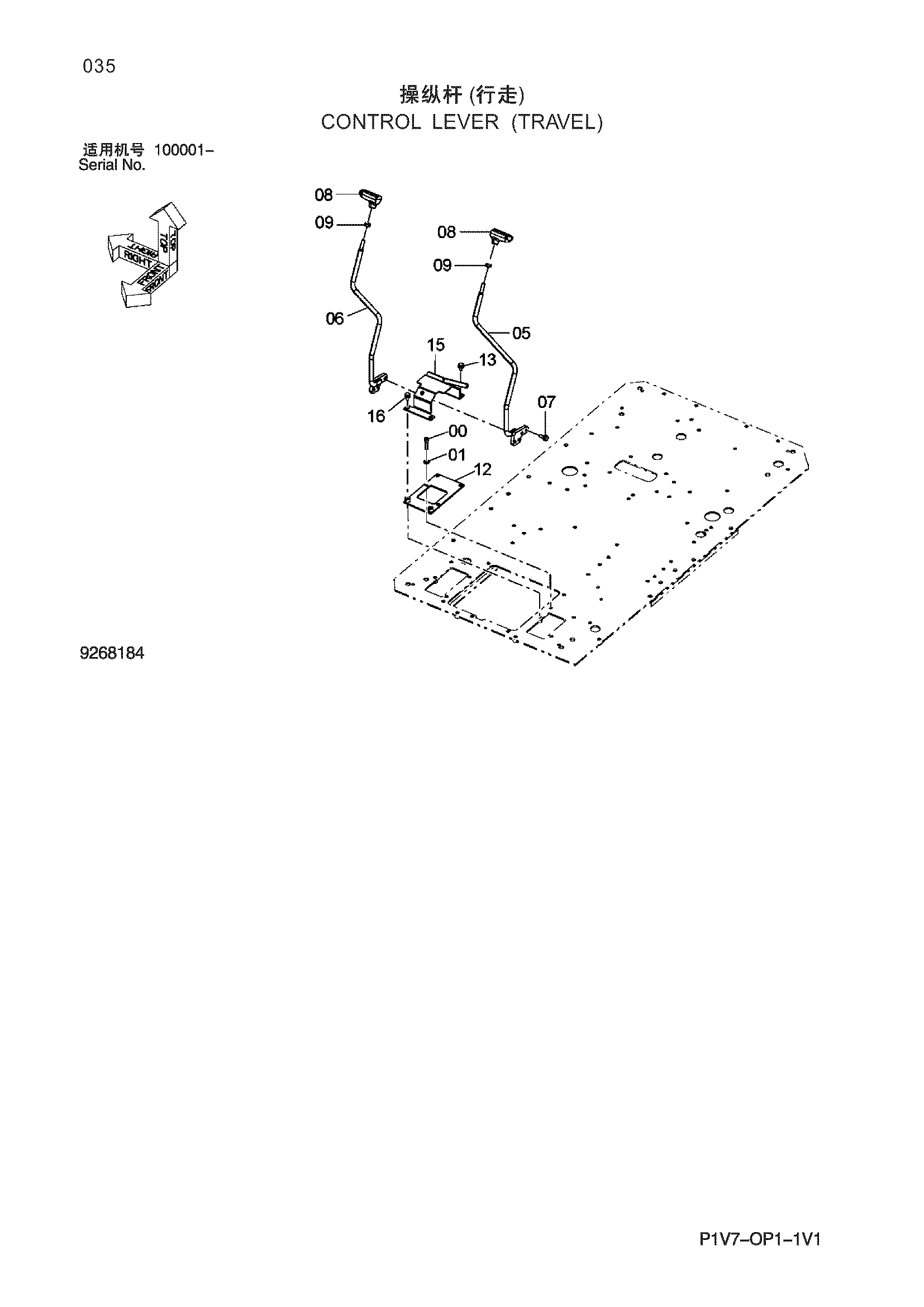

Заводская схема «Рычаг управления (ход)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	J781040	Болт с внутренним шестигранником	2
01	J222010	Шайба	2
05	8107022	Рычаг (левый)	1
06	8107023	Рычаг (правый)	1
07	J271030	Болт с шайбой	4
08	2052912	Рукоятка	2
09	4424185	Гайка	2
12	8107024	Кронштейн	1
13	J271035	Болт с шайбой	2
15	8107025	Крышка	1
16	J271020	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
