Крышка (1) — HITACHI ZX360LC-3-HCMC

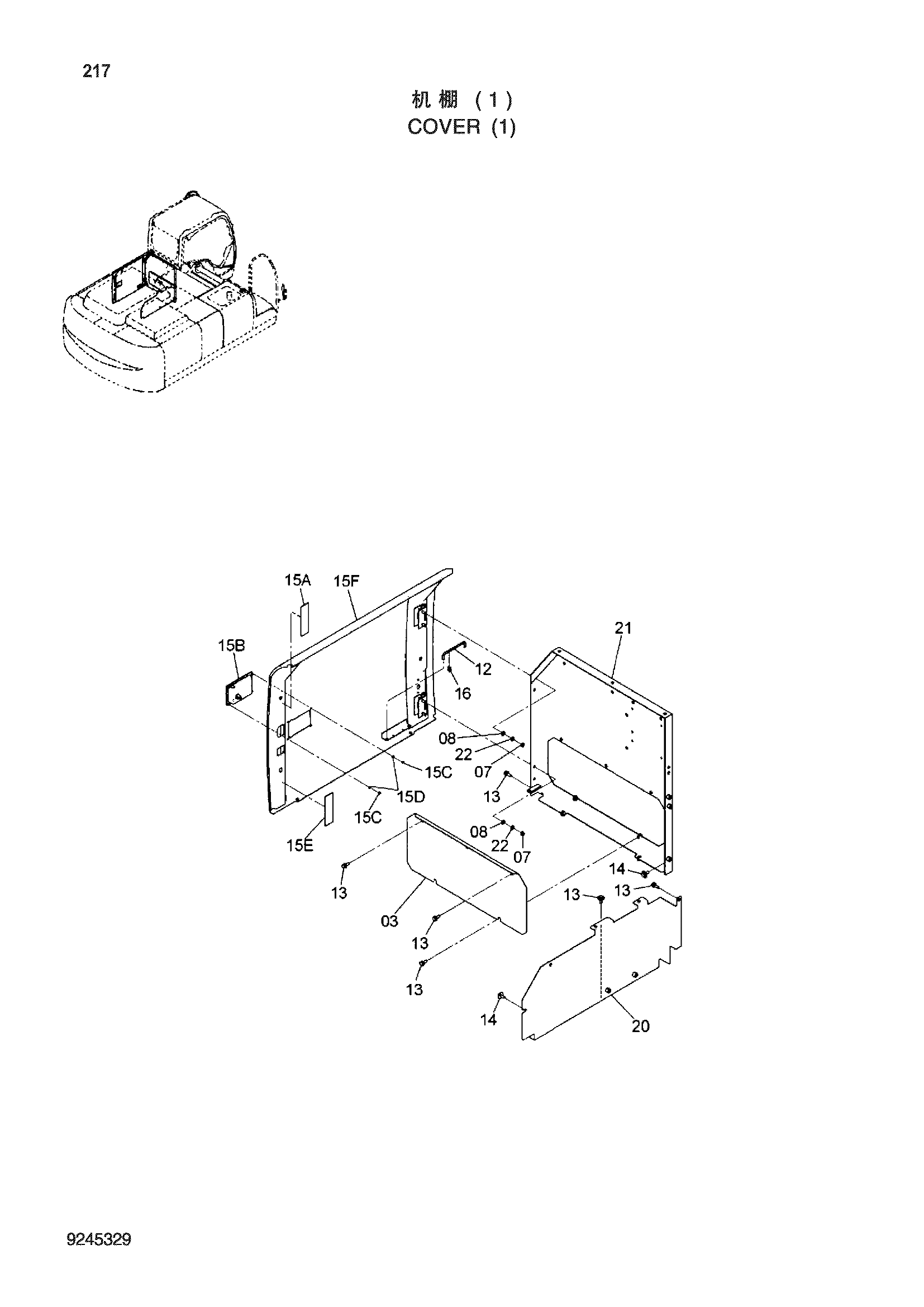

Заводская схема «Крышка (1)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3106433 | Крышка | 1 |
| 07 | J950010 | Гайка | 4 |
| 08 | A590110 | Плоская шайба | 4 |
| 12 | 4639112 | Стойка | 1 |
| 13 | J271030 | Болт с шайбой | 10 |
| 14 | J281030 | Болт с шайбой | 2 |
| 15 | 7049311 | Дверь | 1 |
| 15A | 4641569 | Резиновая прокладка | 1 |
| 15B | 4652498 | Замок | 1 |
| 15C | M500605 | Гайка | 4 |
| 15D | A590106 | Плоская шайба | 4 |
| 15E | 4654108 | Резиновая прокладка | 1 |
| 15F | 6023783 | Дверь | 1 |
| 16 | 4647195 | Держатель | 1 |
| 20 | 7049998 | Крышка | 1 |
| 21 | 7050529 | Крышка | 1 |
| 22 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
