Трубопроводы топливный — HITACHI ZX360LC-3-HCMC

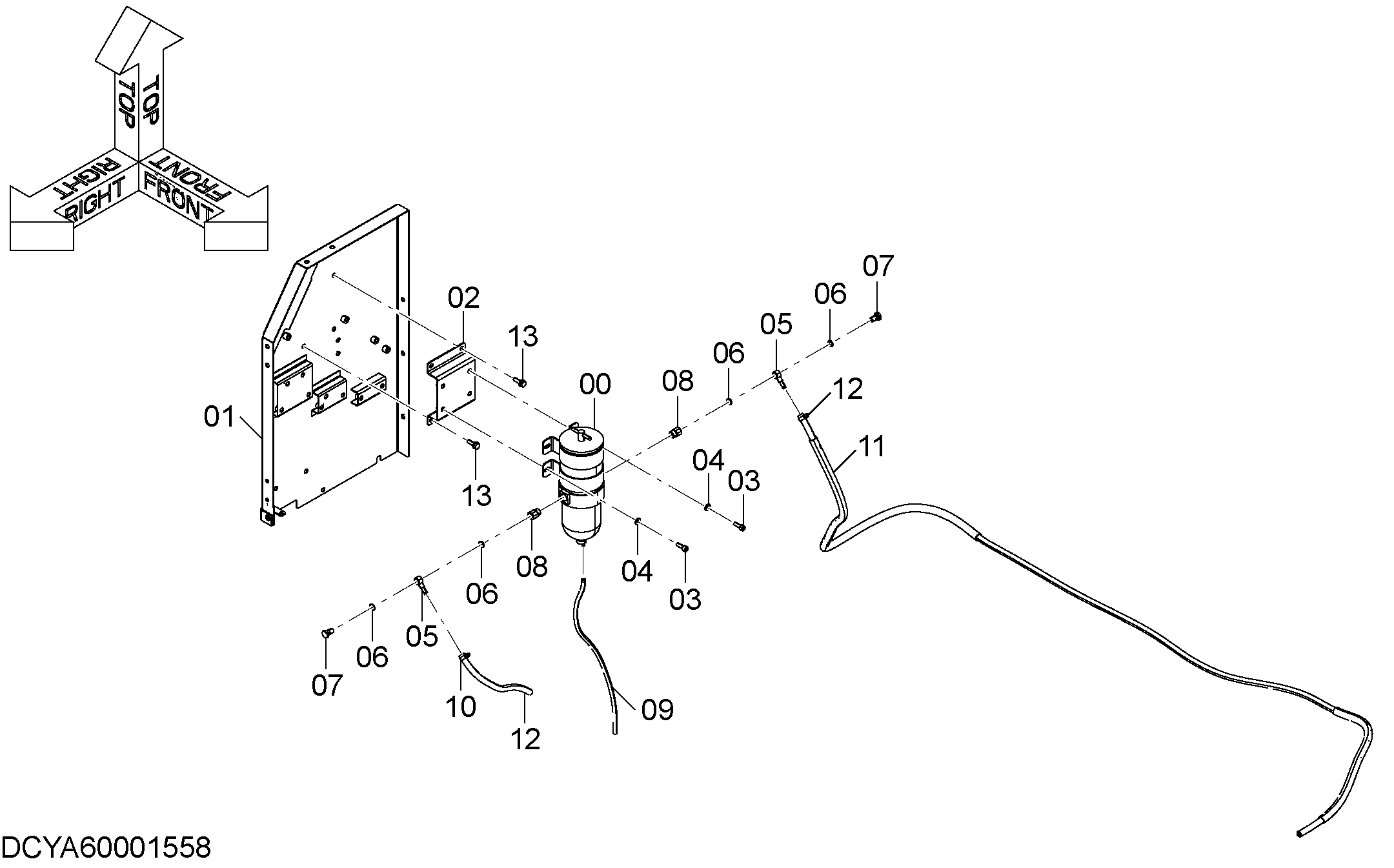

Заводская схема «Трубопроводы топливный» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00000861 | Топливный фильтр | 1 |
| 00A | 4724818 | Топливный фильтр | 1 |
| 01 | 6028794 | Крышка | 1 |
| 02 | 8125379 | Кронштейн | 1 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4326742 | Трубка топливный | 2 |
| 06 | 4326741 | Прокладка | 4 |
| 07 | 4326740 | Болт | 2 |
| 08 | 4725522 | Переходник | 2 |
| 09 | 4655884 | Виниловый шланг | 1 |
| 10 | YA00000555 | Топливный шланг | 1 |
| 11 | 9324424 | Топливный шланг | 1 |
| 12 | 4514700 | Зажим шланг | 2 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
