Трубопроводы системы смазки (2)<тип H22> — HITACHI ZX360LC-3-HCMC

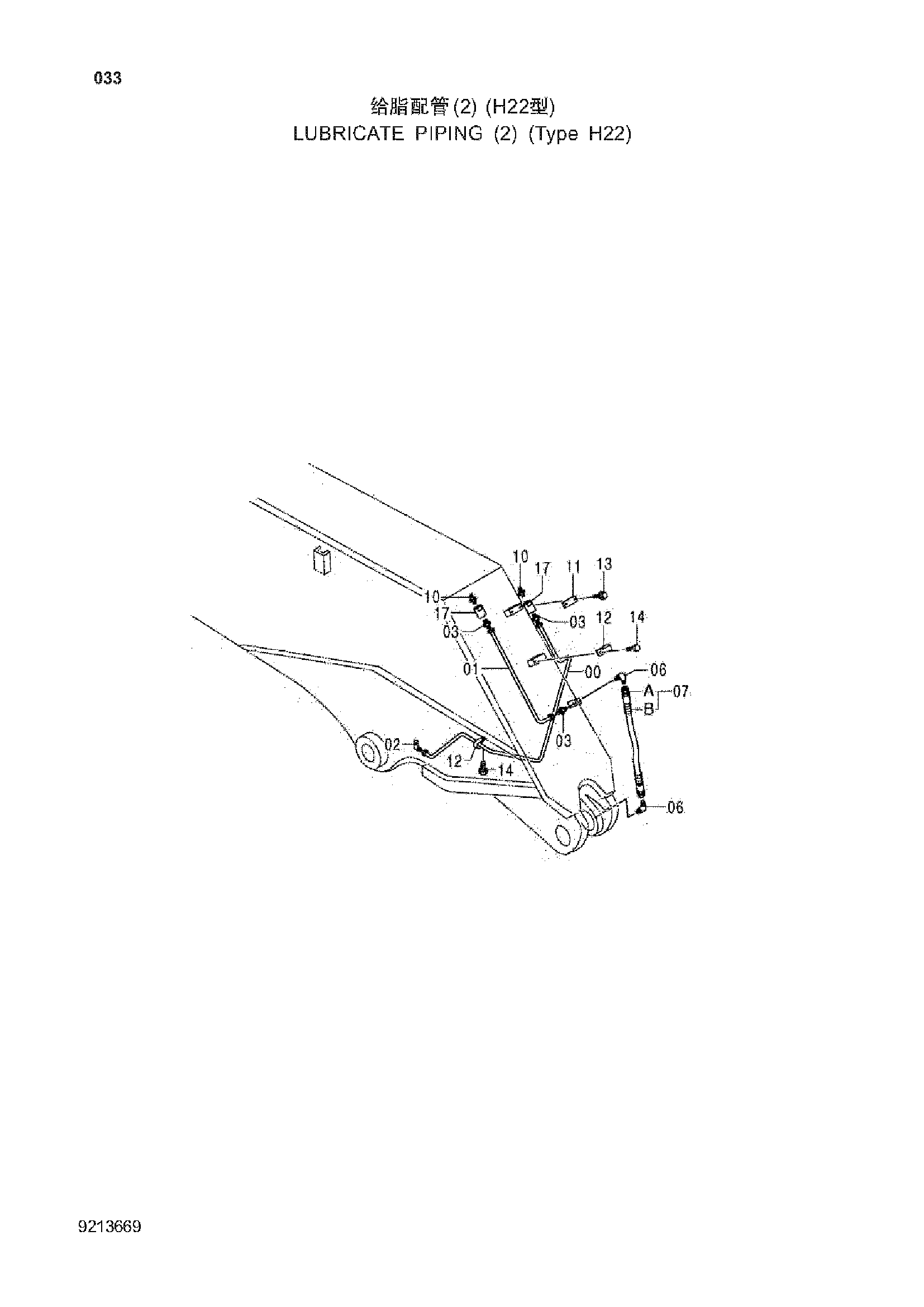

Заводская схема «Трубопроводы системы смазки (2)<тип H22>» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3096503 | Трубка | 1 |
| 01 | 4483798 | Трубка | 1 |
| 02 | 4130174 | Штуцер трубки | 1 |
| 03 | 4130169 | Штуцер трубки | 3 |
| 06 | 4154656 | Угловой штуцер | 2 |
| 07 | 9114956 | Шланг в сборе | 1 |
| 07A | 4213825 | Нейлоновый шланг | 1 |
| 07B | 4276481 | Защитный кожух | 1 |
| 10 | J75581 | Пресс-маслёнка | 2 |
| 11 | 4054024 | Хомут | 1 |
| 12 | 4000854 | Зажим трубка | 2 |
| 13 | J260612 | Болт с шайбой | 2 |
| 14 | J901040 | Болт | 2 |
| 17 | 4060162 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
