Трубопроводы системы смазки (рукоять) — HITACHI ZX360LC-3-HCMC

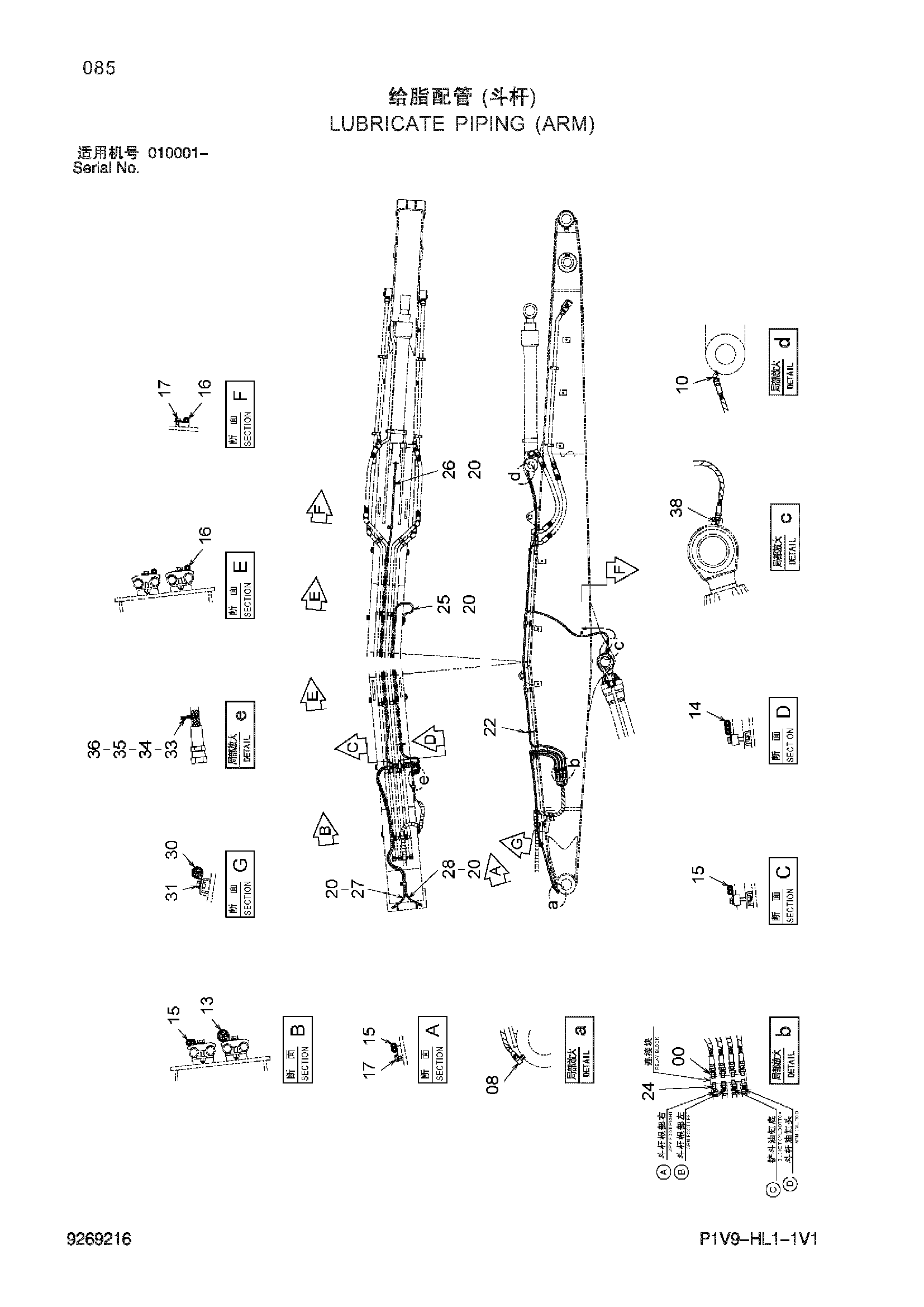

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 4 |
| 08 | 4154656 | Угловой штуцер | 2 |
| 10 | 4298745 | Угловой штуцер | 1 |
| 13 | 4190264 | Зажим | 1 |
| 14 | 4259817 | Зажим | 1 |
| 15 | 4190292 | Зажим | 3 |
| 16 | 4190275 | Зажим | 6 |
| 17 | J271016 | Болт с шайбой | 3 |
| 20 | 4327293 | Защитный кожух | 20 |
| 22 | 4121859 | Ленточный зажим | 10 |
| 24 | 4154651 | Адаптер | 4 |
| 25 | 4449710 | Шланг | 1 |
| 26 | 4227043 | Шланг | 1 |
| 27 | 4449974 | Шланг | 1 |
| 28 | 4471884 | Шланг | 1 |
| 30 | 4190264 | Зажим | 1 |
| 31 | J271220 | Болт с шайбой | 1 |
| 33 | 4629639 | Ленточный зажим | 2 |
| 34 | 4629640 | Ленточный зажим | 2 |
| 35 | 4629641 | Ленточный зажим | 2 |
| 36 | 4629642 | Ленточный зажим | 2 |
| 38 | 4298744 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
