Рукоять — HITACHI ZX360LC-3-HCMC

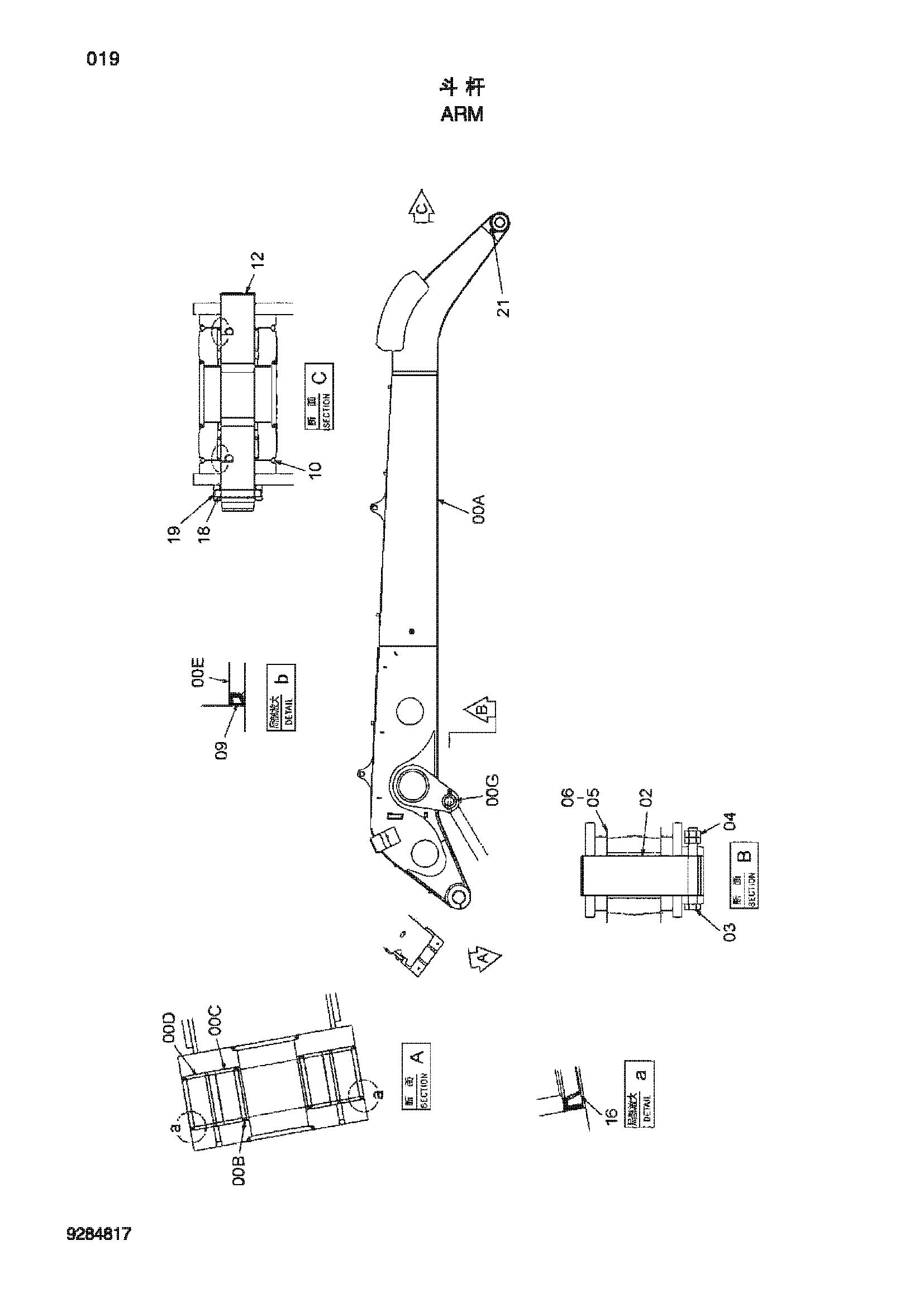

Заводская схема «Рукоять» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053879 | Рукоять | 1 |
| 00A | 6025939 | Рукоять | 1 |
| 00B | 4085479 | Пылезащитное уплотнение | 2 |
| 00C | 4381855 | Втулка | 2 |
| 00D | 4443884 | Втулка | 2 |
| 00E | 4409178 | Втулка | 2 |
| 00G | 4434956 | Ограничитель | 2 |
| 02 | 3088751 | Палец | 2 |
| 03 | 4435128 | Стопорный палец | 2 |
| 04 | J950022 | Гайка | 4 |
| 05 | 4444285 | Упорная пластина2.0mm | 2 |
| 06 | 4444284 | Упорная пластина1.0mm | 4 |
| 09 | 4067902 | Пылезащитное уплотнение | 2 |
| 10 | 4089028 | Уплотнительное кольцо | 2 |
| 12 | 3088577 | Палец | 1 |
| 16 | 4085479 | Пылезащитное уплотнение | 2 |
| 18 | 4098713 | Палец | 1 |
| 19 | 4098712 | Кольцо | 1 |
| 21 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
