Клапан — HITACHI ZX360LC-3-HCMC

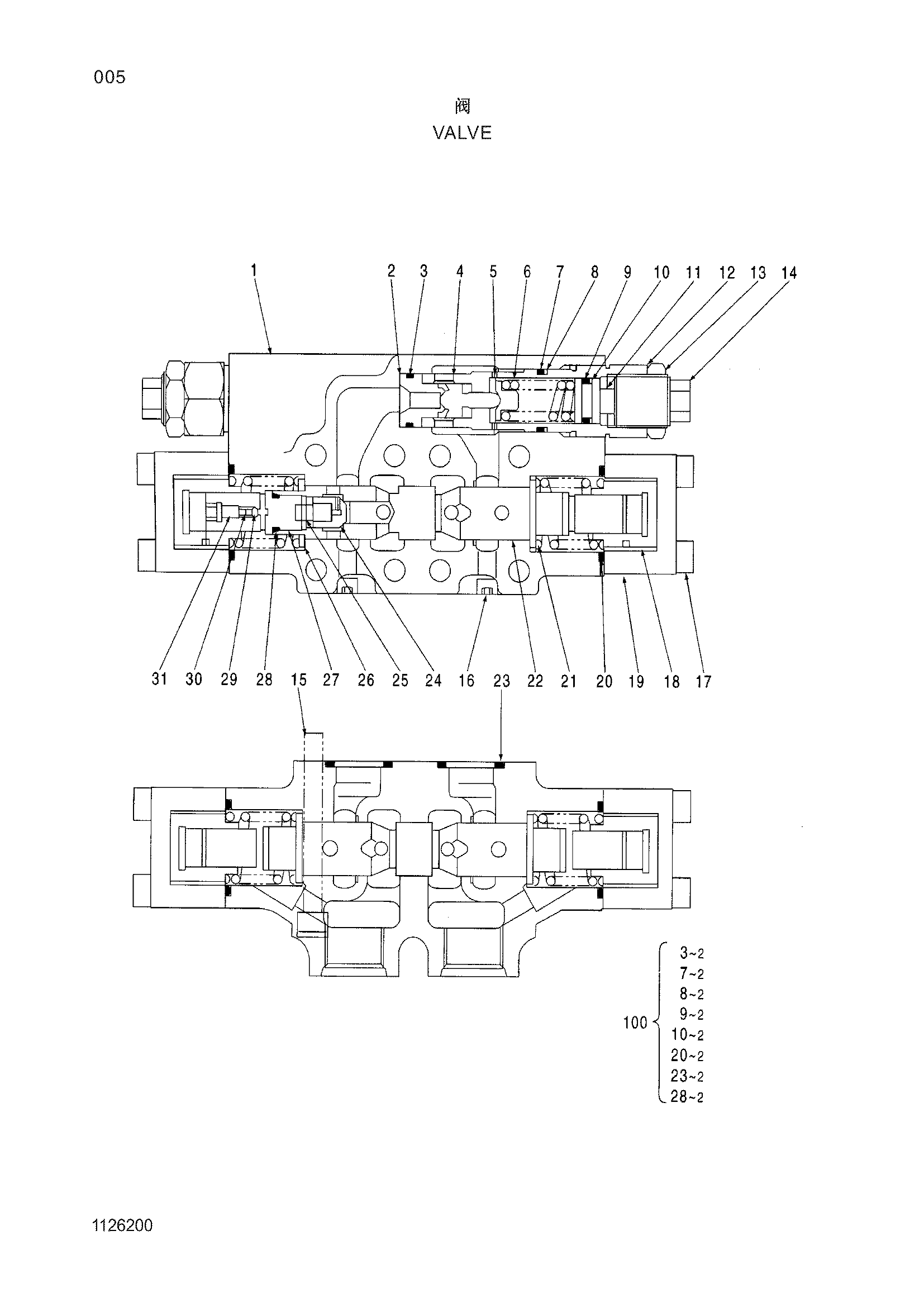

Заводская схема «Клапан» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4645274 | Клапан | 1 | |
| 01 | 1126201 | Корпус | 1 |
| 02 | 1126202 | Сиденье клапан | 2 |
| 03 | 4506418 | Уплотнительное кольцо | 2 |
| 04 | 1126203 | Тарельчатый клапан | 2 |
| 05 | 1126204 | Седло пружины | 2 |
| 06 | 1126205 | Пружина | 2 |
| 07 | 4509181 | Уплотнительное кольцо | 2 |
| 08 | 4071340 | Опорное кольцо | 2 |
| 09 | 4509180 | Уплотнительное кольцо | 2 |
| 10 | 4038533 | Опорное кольцо | 2 |
| 11 | 1126210 | Седло пружины | 2 |
| 12 | 1126211 | Тарельчатый клапан | 2 |
| 13 | 1126212 | Стопорная гайка | 2 |
| 14 | 1126213 | Установочный винт | 2 |
| 15 | 1126214 | Болт с внутренним шестигранником | 8 |
| 16 | 1126215 | Пробка | 2 |
| 17 | 1126216 | Болт с внутренним шестигранником | 8 |
| 18 | 1126217 | Втулка | 2 |
| 19 | 1126218 | Крышка | 2 |
| 20 | A811035 | Уплотнительное кольцо | 2 |
| 21 | 1126220 | Пружина | 2 |
| 22 | 1126221 | Золотник | 1 |
| 23 | A811025 | Уплотнительное кольцо | 2 |
| 24 | 1126223 | Тарельчатый клапан | 2 |
| 25 | 1126224 | Пружина | 2 |
| 26 | 1126225 | Шайба | 2 |
| 27 | 1126226 | Пробка | 2 |
| 28 | 4506412 | Уплотнительное кольцо | 2 |
| 29 | 1126228 | Шариковый подшипник | 2 |
| 30 | 1126229 | Пружина | 2 |
| 31 | 1126230 | Пробка | 2 |
| 100 | 4665814 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
