Гидравлический детали <330> — HITACHI ZX360LC-3-HCMC

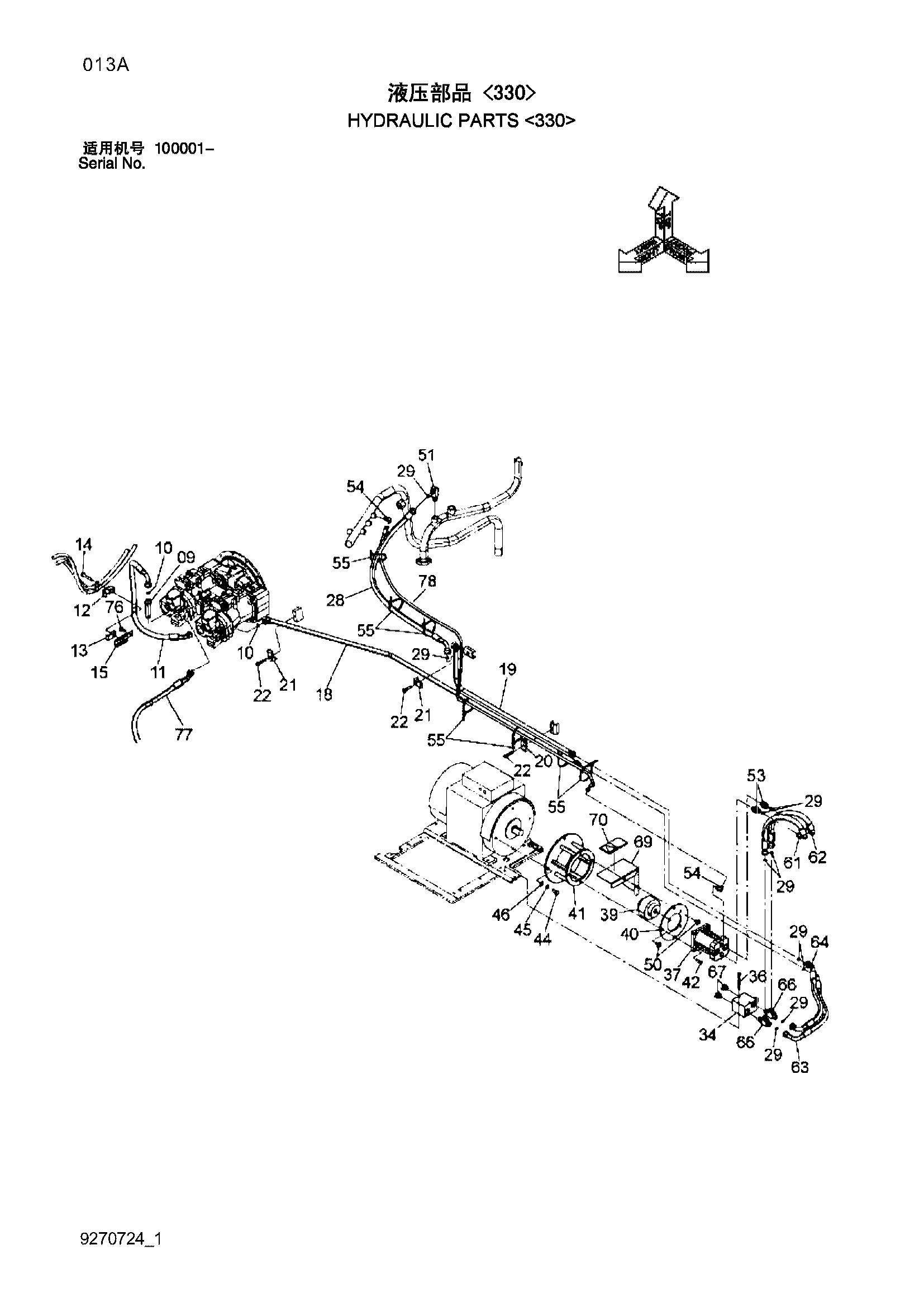

Заводская схема «Гидравлический детали <330>» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4217948 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4664869 | Шланг | 1 |
| 12 | 8085521 | Хомут | 1 |
| 13 | 4462051 | Резиновая прокладка | 1 |
| 14 | J271280 | Болт с шайбой | 1 |
| 15 | 9767257 | Кронштейн | 1 |
| 18 | 8107839 | Трубка | 1 |
| 19 | 8107840 | Трубка | 1 |
| 20 | 4189859 | Хомут трубки | 1 |
| 21 | 4190126 | Хомут трубки | 2 |
| 22 | J271265 | Болт с шайбой | 3 |
| 28 | 9216111 | Шланг в сборе | 1 |
| 28A | 4479998 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 3 |
| 29 | 4187308 | Уплотнительное кольцо | 10 |
| 34 | 4662178 | Предохранительный клапан | 1 |
| 36 | 4282721 | Болт с шайбой | 2 |
| 37 | 4353122 | Гидромотор | 1 |
| 39 | 4411552 | Быстросъёмное устройство | 1 |
| 40 | 3077321 | Кронштейн | 1 |
| 41 | 7035700 | Кронштейн | 1 |
| 42 | 4614637 | Болт с шайбой | 4 |
| 44 | J901635 | Болт | 4 |
| 45 | A590916 | Пружинная шайба | 4 |
| 46 | A590116 | Плоская шайба | 4 |
| 50 | J281230 | Болт с шайбой | 4 |
| 51 | 4267201 | Угловой штуцер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | A853166 | Адаптер | 2 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | A852333 | Угловой штуцер | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4121859 | Ленточный зажим | 10 |
| 61 | 4668323 | Шланг | 1 |
| 62 | 4668324 | Шланг | 1 |
| 63 | 4671417 | Шланг | 1 |
| 64 | 4671418 | Шланг | 1 |
| 66 | A853466 | Тройник | 2 |
| 66A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | A885006 | Пробка | 2 |
| 67A | 4506424 | Уплотнительное кольцо | 1 |
| 69 | 4669470 | Крышка | 1 |
| 70 | 3089910 | Предупреждающая табличка | 1 |
| 76 | J271235 | Болт с шайбой | 1 |
| 77 | 4229830 | Шланг | 1 |
| 78 | 4606597 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
