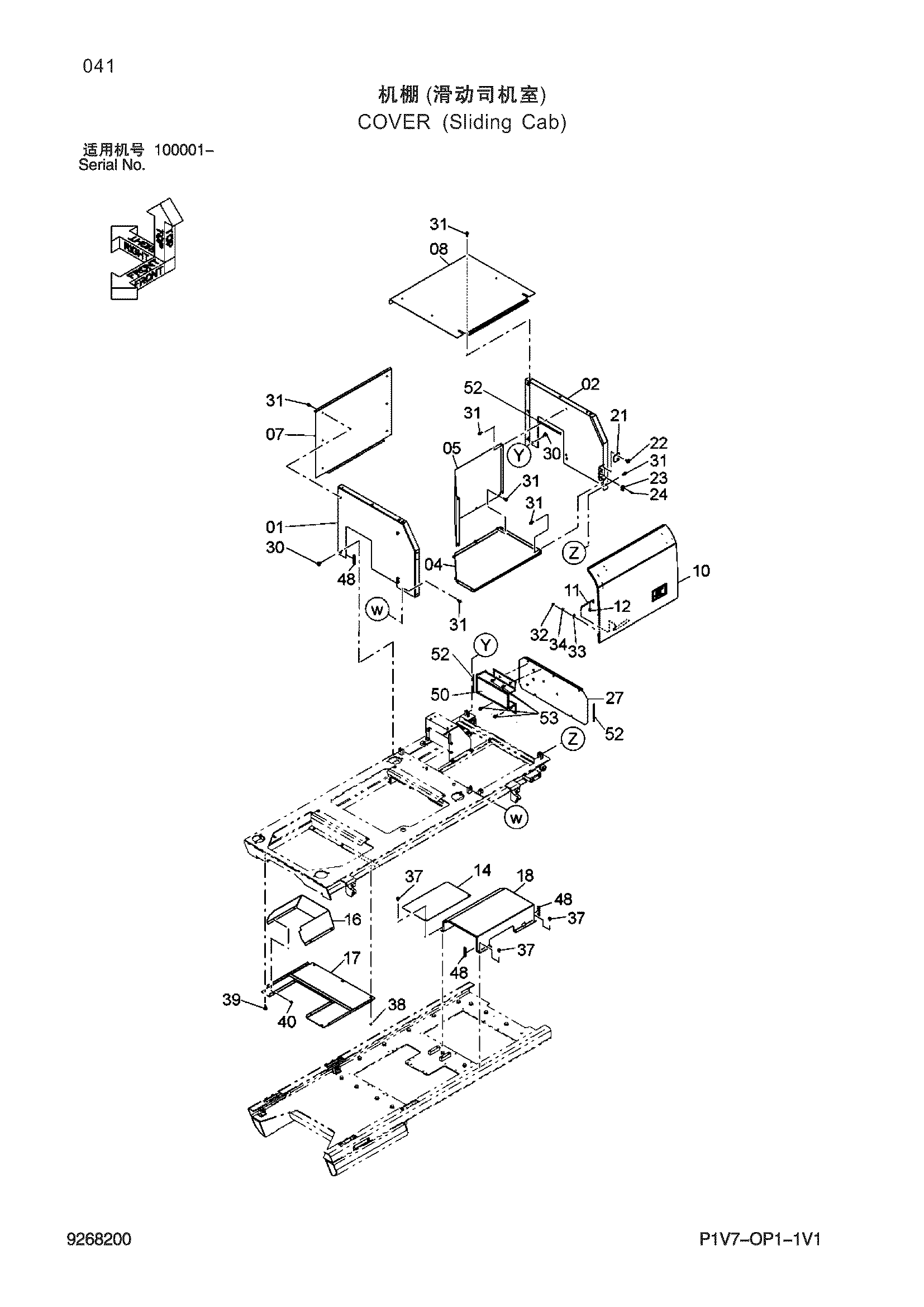

Крышка (слидинг кабина) — HITACHI ZX360LC-3-HCMC
Заводская схема «Крышка (слидинг кабина)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7051635 | Крышка | 1 |
| 02 | 7051687 | Крышка | 1 |
| 04 | 8107149 | Крышка | 1 |
| 05 | 2053899 | Крышка | 1 |
| 07 | 3109092 | Крышка | 1 |
| 08 | 7051693 | Крышка | 1 |
| 10 | 7051643 | Дверь | 1 |
| 10A | 6025073 | Дверь | 1 |
| 10B | 4652498 | Блокировка (левый) | 1 |
| 10C | M500605 | Гайка | 4 |
| 10D | A590106 | Плоская шайба | 4 |
| 10E | 4654109 | Резиновая прокладка | 1 |
| 11 | 4639112 | Стойка | 1 |
| 12 | 4647195 | Держатель | 1 |
| 14 | 9766970 | Крышка | 1 |
| 16 | 8107212 | Крышка | 1 |
| 17 | 8107185 | Крышка | 1 |
| 18 | 7051688 | Крышка | 1 |
| 21 | 4638905 | Ограничитель | 1 |
| 22 | J281030 | Болт с шайбой | 2 |
| 23 | 4652573 | Ограничитель | 1 |
| 24 | J260635 | Болт с шайбой | 2 |
| 27 | 8113418 | Крышка | 1 |
| 30 | J281030 | Болт с шайбой | 2 |
| 31 | J271030 | Болт с шайбой | 24 |
| 32 | J950010 | Гайка | 4 |
| 33 | A590110 | Плоская шайба | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 37 | J271060 | Болт с шайбой | 8 |
| 38 | J271025 | Болт с шайбой | 3 |
| 39 | J281035 | Болт с шайбой | 2 |
| 40 | J260820 | Болт с шайбой | 4 |
| 44 | J260816 | Болт | 4 |
| 48 | 4649377 | Резиновая прокладка | 3 |
| 50 | 3113211 | Крышка | 1 |
| 52 | 4663490 | Уплотнительная окантовка | 3 |
| 53 | J260816 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
