Хигх-моунт кабина боковой ступень (1.5m)(1) — HITACHI ZX360LC-3-HCMC

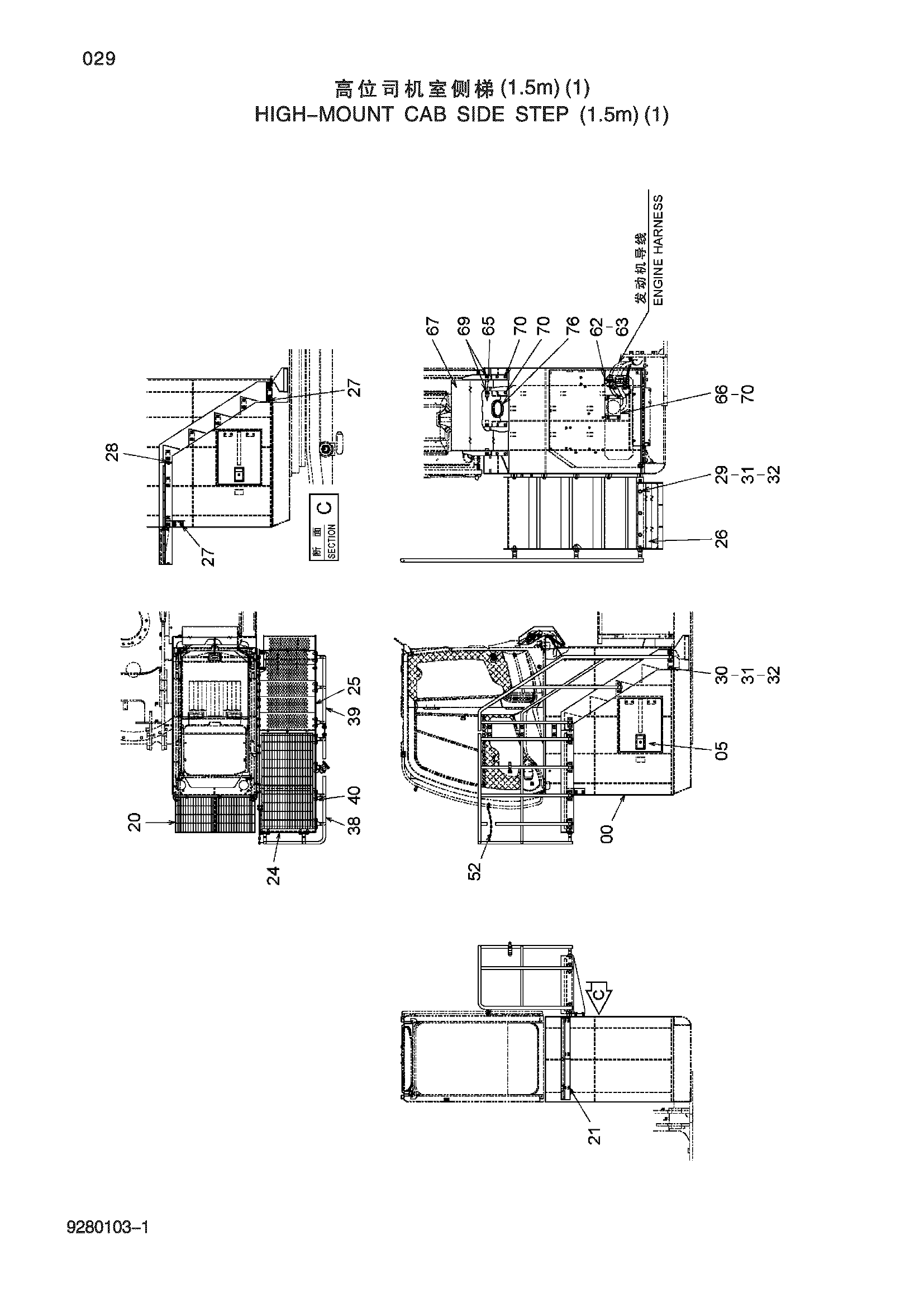

Заводская схема «Хигх-моунт кабина боковой ступень (1.5m)(1)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053122 | Стойка | 1 |
| 05 | H700047H | Дверь | 1 |
| 20 | H700046H | Ступень | 1 |
| 21 | J271225 | Болт с шайбой | 6 |
| 24 | H600043H | Ступень | 1 |
| 25 | 6025630 | Ступень | 1 |
| 26 | 7053121 | Ступень | 1 |
| 27 | J281230 | Болт с шайбой | 18 |
| 28 | J281235 | Болт с шайбой | 3 |
| 29 | J281225 | Болт с шайбой | 3 |
| 30 | J281235 | Болт с шайбой | 1 |
| 31 | Z449490 | Плоская шайба | 4 |
| 32 | J950012 | Гайка | 4 |
| 38 | 7052652 | Поручень | 1 |
| 39 | 7053120 | Поручень | 1 |
| 40 | J271250 | Болт с шайбой | 18 |
| 52 | 4401490 | Цепь | 1 |
| 62 | J900812 | Болт | 3 |
| 63 | A590108 | Плоская шайба | 3 |
| 65 | 8108536 | Кронштейн | 1 |
| 66 | 3109835 | Крышка | 1 |
| 67 | 7052364 | Крышка | 1 |
| 69 | J271020 | Болт с шайбой | 4 |
| 70 | J271030 | Болт с шайбой | 12 |
| 76 | 4667028 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
