Верхний рама трубопроводы — HITACHI ZX360LC-3-HCMC

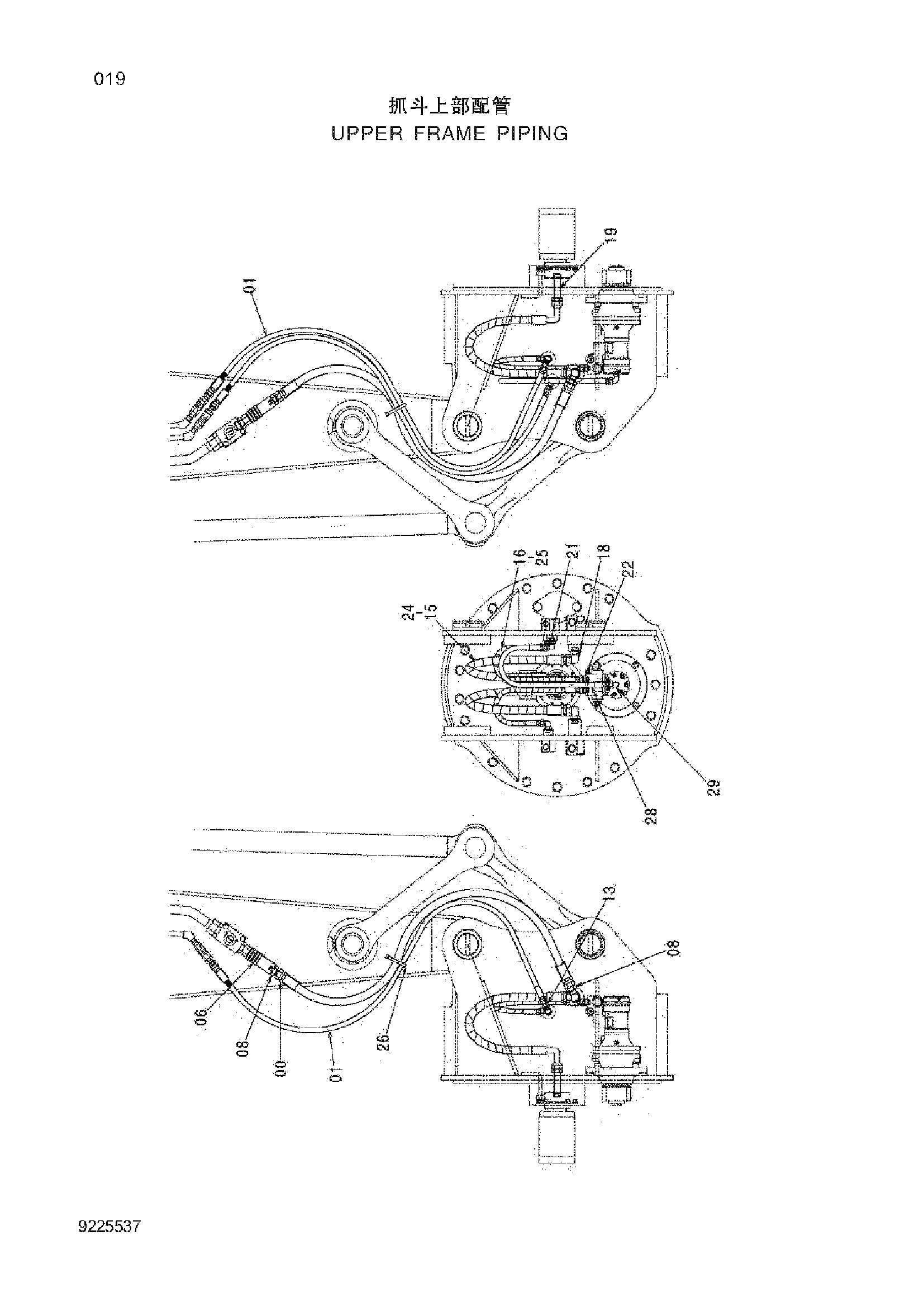

Заводская схема «Верхний рама трубопроводы» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4601898 | Шланг | 2 |
| 01 | 4601899 | Шланг | 3 |
| 06 | 4455880 | Самоуплотняющееся соединение | 2 |
| 08 | 4042033 | Адаптер | 4 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4159158 | Адаптер | 3 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4601949 | Шланг | 2 |
| 16 | 4159500 | Шланг | 2 |
| 18 | 4065118 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4226534 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4094319 | Угловой штуцер | 3 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4042031 | Адаптер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4044420 | Защитный кожух | 4 |
| 25 | 4133527 | Защитный кожух | 2 |
| 26 | 4055312 | Ленточный зажим | 8 |
| 28 | 4034034 | Шланг | 1 |
| 29 | 4133249 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
