Стрела трубопроводы — HITACHI ZX360LC-3-HCMC

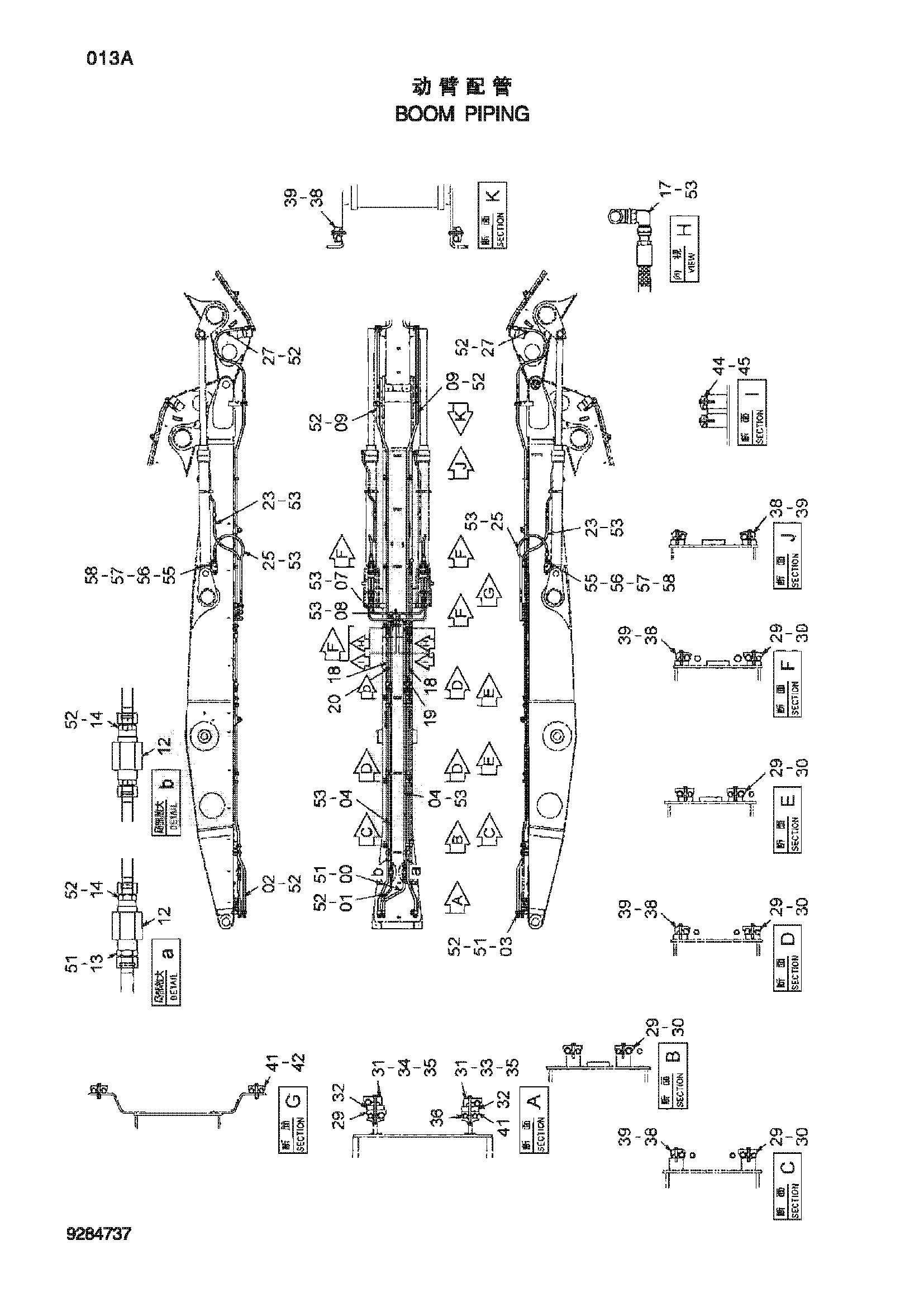

Заводская схема «Стрела трубопроводы» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768421 | Трубка | 1 |
| 01 | 9768422 | Трубка | 1 |
| 02 | 8110696 | Трубка | 1 |
| 03 | 8110697 | Трубка | 1 |
| 04 | 9768423 | Трубка | 2 |
| 07 | 9768427 | Трубка | 1 |
| 08 | 9768428 | Трубка | 1 |
| 09 | 8111545 | Трубка | 2 |
| 12 | 9075046 | Клапан замедленного возврата | 2 |
| 13 | A853180 | Адаптер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | A853188 | Адаптер | 3 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | A853366 | Угловой штуцер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4272697 | Шланг | 2 |
| 19 | 4250060 | Шланг | 1 |
| 20 | 4250889 | Шланг | 1 |
| 23 | 4303122 | Шланг | 2 |
| 25 | 4460925 | Шланг | 2 |
| 27 | 4452263 | Шланг | 2 |
| 29 | 4612394 | Хомут трубки | 12 |
| 30 | J271270 | Болт с шайбой | 22 |
| 31 | 4674186 | Хомут трубки | 2 |
| 32 | 4674447 | Пластина | 2 |
| 33 | J901206 | Болт | 2 |
| 34 | J901208 | Болт | 2 |
| 35 | J222012 | Шайба | 4 |
| 36 | 4674207 | Трубка | 1 |
| 38 | 4190127 | Хомут трубки | 9 |
| 39 | J271270 | Болт с шайбой | 9 |
| 41 | 4612393 | Хомут трубки | 3 |
| 42 | J271270 | Болт с шайбой | 4 |
| 44 | 4190126 | Хомут трубки | 2 |
| 45 | J271265 | Болт с шайбой | 2 |
| 51 | 4187329 | Уплотнительное кольцо | 3 |
| 52 | 4187328 | Уплотнительное кольцо | 13 |
| 53 | 4187308 | Уплотнительное кольцо | 12 |
| 55 | 3046126 | Фланец | 2 |
| 56 | A811035 | Уплотнительное кольцо | 2 |
| 57 | J781245 | Болт с внутренним шестигранником | 8 |
| 58 | A853186 | Адаптер | 2 |
| 58A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
