Дополнительный. шестерня насос (30L) — HITACHI ZX360LC-3-HCMC

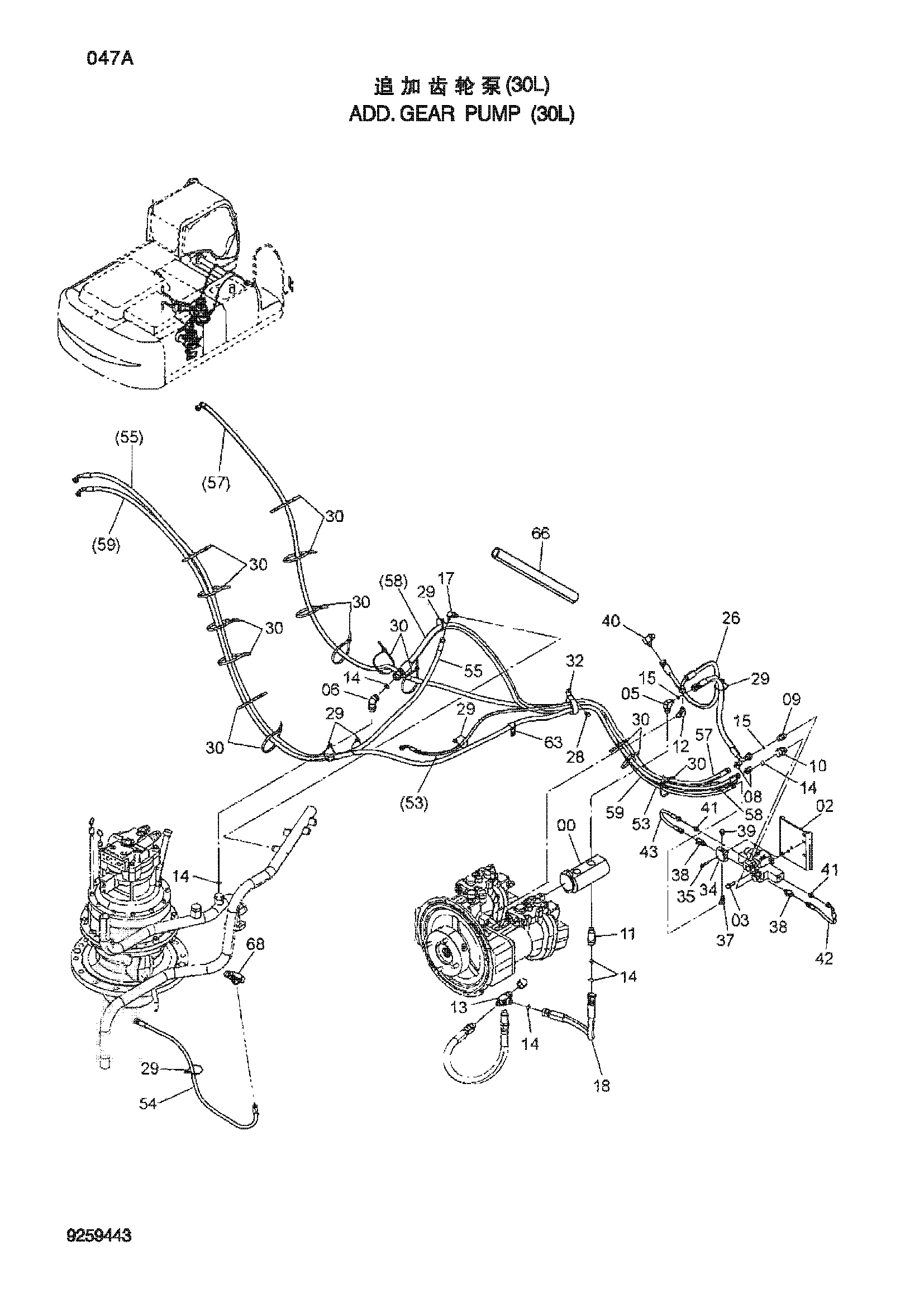

Заводская схема «Дополнительный. шестерня насос (30L)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218031 | Шестерённый насос | 1 |
| 02 | 8103620 | Кронштейн | 1 |
| 03 | J271040 | Болт с шайбой | 3 |
| 05 | A853344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852143 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853166 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4189539 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852334 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A853466 | Тройник | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 6 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4323278 | Шланг | 1 |
| 25 | 9263861 | В сборе шланг | 1 |
| 25A | 4622426 | Шланг | 1 |
| 25B | 4327315 | Защитный кожух | 1 |
| 26 | 9264589 | В сборе шланг | 1 |
| 26A | 4450396 | Шланг | 1 |
| 26B | 4446406 | Защитный кожух | 1 |
| 28 | J271020 | Болт с шайбой | 1 |
| 29 | 4055312 | Ленточный зажим | 5 |
| 30 | 4121859 | Ленточный зажим | 15 |
| 32 | 4204136 | Зажим | 1 |
| 34 | 4411001 | Челночный клапан | 1 |
| 35 | J260845 | Болт с шайбой | 2 |
| 37 | A852322 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852422 | Тройник | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A885002 | Пробка | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852344 | Угловой штуцер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | A852122 | Адаптер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4442325 | Шланг | 1 |
| 43 | 4451995 | Шланг | 1 |
| 53 | 9263860 | В сборе шланг | 1 |
| 53A | 4606619 | Шланг | 1 |
| 53B | 4327315 | Защитный кожух | 4 |
| 54 | 9207126 | Шланг в сборе | 1 |
| 54A | 4269843 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 2 |
| 55 | 9263856 | В сборе шланг | 1 |
| 55A | 4648710 | Шланг | 1 |
| 55B | 4327315 | Защитный кожух | 5 |
| 57 | 9263858 | В сборе шланг | 1 |
| 57A | 4648711 | Шланг | 1 |
| 57B | 4327315 | Защитный кожух | 7 |
| 58 | 9263859 | В сборе шланг | 1 |
| 58A | 4648721 | Шланг | 1 |
| 58B | 4446406 | Защитный кожух | 2 |
| 59 | 9265336 | В сборе шланг | 1 |
| 59A | 4656462 | Шланг | 1 |
| 59B | 4327315 | Защитный кожух | 8 |
| 63 | 4190277 | Зажим | 1 |
| 66 | 4327315 | Защитный кожух | 1 |
| 68 | 4234371 | Тройник | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
