Топливный бак — HITACHI ZX360LC-3-HCMC

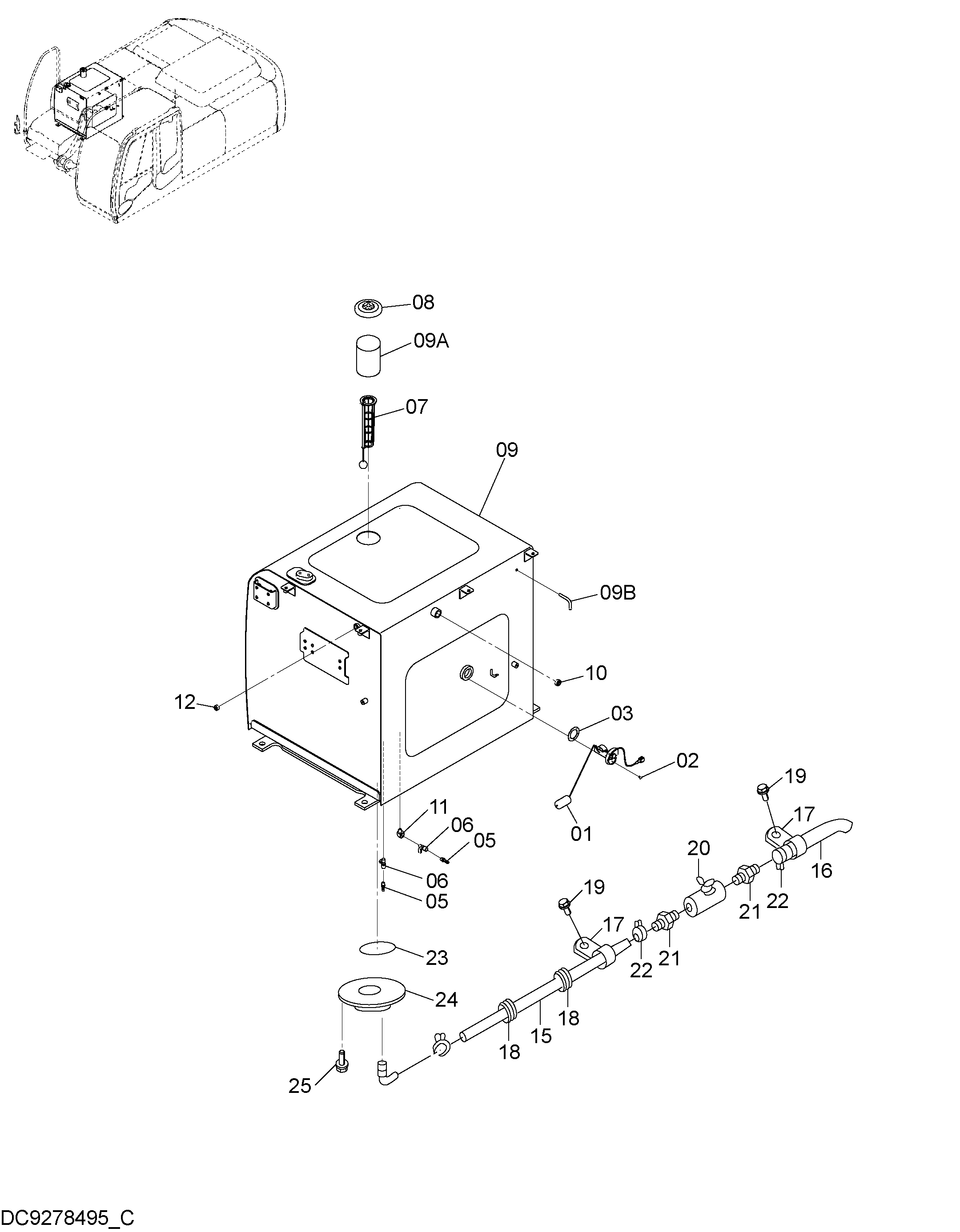

Заводская схема «Топливный бак» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257128 | Поплавок | 1 |
| 02 | J450510 | Винт с шайбой | 5 |
| 03 | 4269607 | Манжета | 1 |
| 05 | 4449362 | Адаптер | 2 |
| 06 | 4478378 | Шаровой клапан | 2 |
| 07 | 4353560 | Сетчатый фильтр | 1 |
| 07A | 4372619 | Сетчатый фильтр | 1 |
| 07B | 4372620 | Поплавок | 1 |
| 08 | 4361638 | Колпачок | 1 |
| 08A | 4168820 | Манжета резиновый | 1 |
| 08B | 4361411 | Гидроцилиндр. блокировка | 1 |
| 08C | 4355978 | Корпус | 1 |
| 09 | H500162H | Топливный бак | 1 |
| 10 | 94-2014 | Пробка | 1 |
| 11 | 94-0630 | Угловой штуцер | 1 |
| 12 | 4655968 | Пробка | 1 |
| 15 | 4404652 | Топливный шланг | 1 |
| 16 | 4407161 | Топливный шланг | 1 |
| 17 | 4190273 | Зажим | 2 |
| 18 | 4279257 | Резиновая втулка | 2 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4374265 | Шаровой клапан | 1 |
| 21 | 4449362 | Адаптер | 2 |
| 22 | 4514700 | Зажим шланг | 3 |
| 23 | A810160 | Уплотнительное кольцо | 1 |
| 24 | H800392H | Крышка | 1 |
| 25 | J271020 | Болт с шайбой | 6 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
