Пилотные гидролинии (р-педал) — HITACHI ZX360LC-3-HCMC

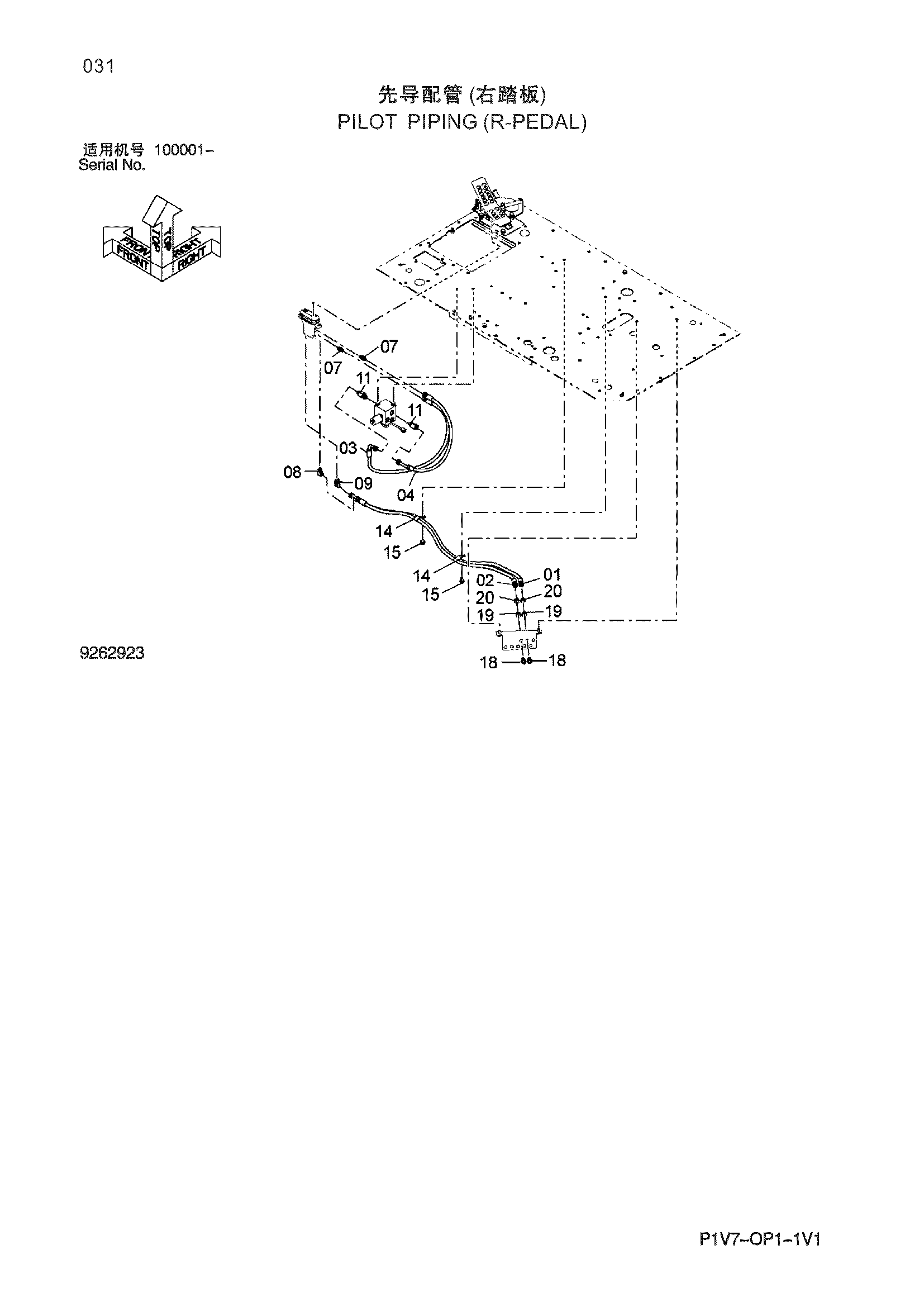

Заводская схема «Пилотные гидролинии (р-педал)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4661929 | Шланг (M) | 1 |
| 02 | 4489882 | Шланг (N) | 1 |
| 03 | 4661930 | Шланг (P2) | 1 |
| 04 | 4661931 | Шланг (T5) | 1 |
| 07 | A852123 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852233 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852433 | Тройник | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190292 | Зажим | 2 |
| 15 | J271020 | Болт с шайбой | 2 |
| 18 | 4202532 | Адаптер | 2 |
| 19 | A590914 | Пружинная шайба | 2 |
| 20 | 4202531 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
