Радиатор крышка — HITACHI ZX360LC-3-HCMC

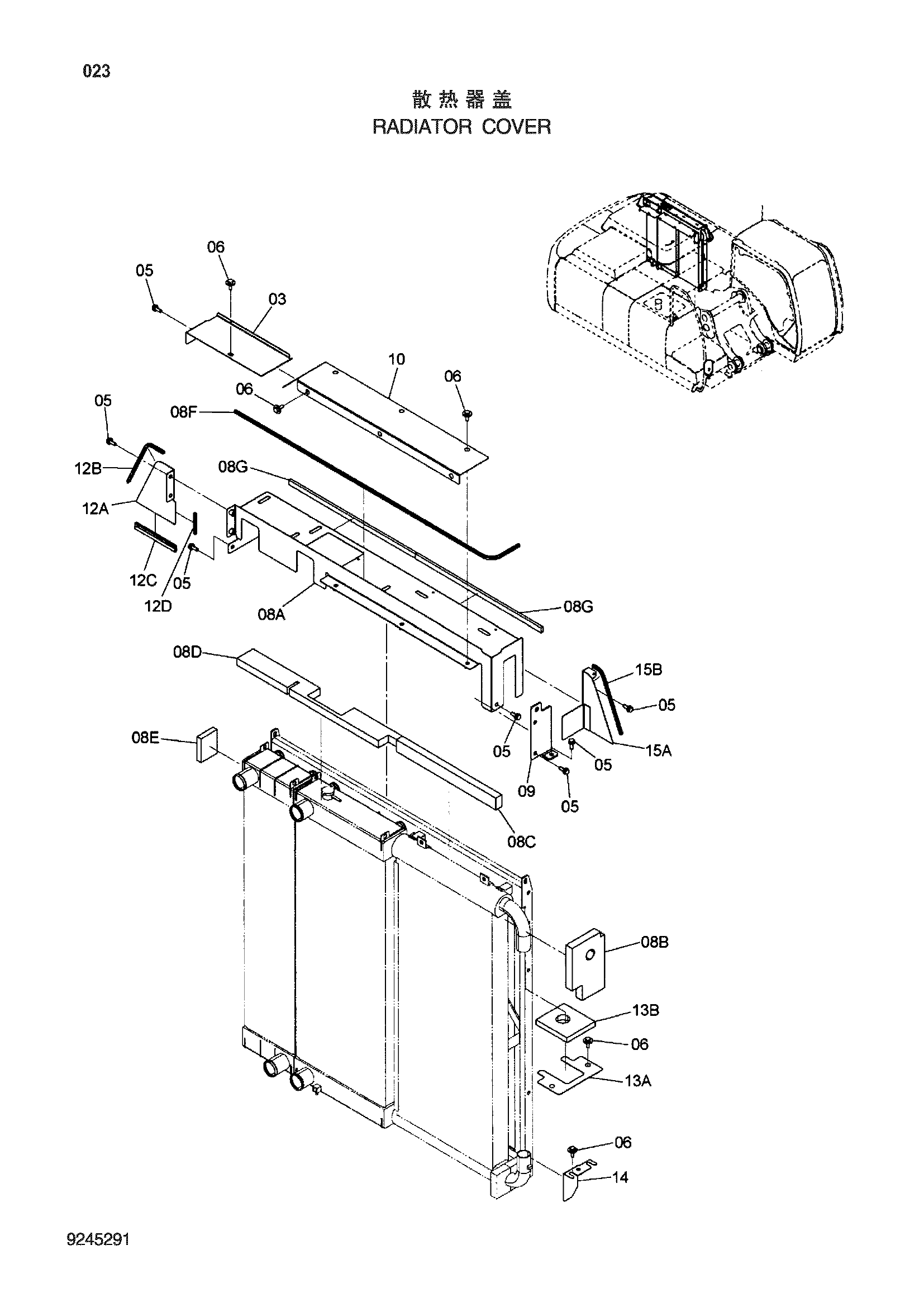

Заводская схема «Радиатор крышка» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4630316 | Крышка | 1 |
| 05 | J271030 | Болт с шайбой | 11 |
| 06 | J281030 | Болт с шайбой | 10 |
| 08 | 8103057 | Крышка | 1 |
| 08A | 6024460 | Крышка | 1 |
| 08B | 4629417 | Резиновая прокладка | 1 |
| 08C | 4629418 | Резиновая прокладка | 1 |
| 08D | 4629419 | Резиновая прокладка | 1 |
| 08E | 4629420 | Резиновая прокладка | 1 |
| 08F | 4451150 | Уплотнительная окантовка | 1 |
| 08G | 4661112 | Резиновая прокладка | 2 |
| 09 | 4648111 | Кронштейн | 1 |
| 10 | 3107347 | Крышка | 1 |
| 12 | 9765467 | Крышка | 1 |
| 12A | 4647357 | Крышка | 1 |
| 12B | 4640991 | Уплотнительная окантовка | 1 |
| 12C | 4629513 | Уплотнительная окантовка | 1 |
| 12D | 4624738 | Уплотнительная окантовка | 1 |
| 13 | 9766486 | Крышка | 1 |
| 13A | 4657817 | Крышка | 1 |
| 13B | 4657816 | Резиновая прокладка | 1 |
| 14 | 4657676 | Крышка | 1 |
| 15 | 9766589 | Крышка | 1 |
| 15A | 8106047 | Крышка | 1 |
| 15B | 4647382 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
