Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI ZX360LC-3-HCMC

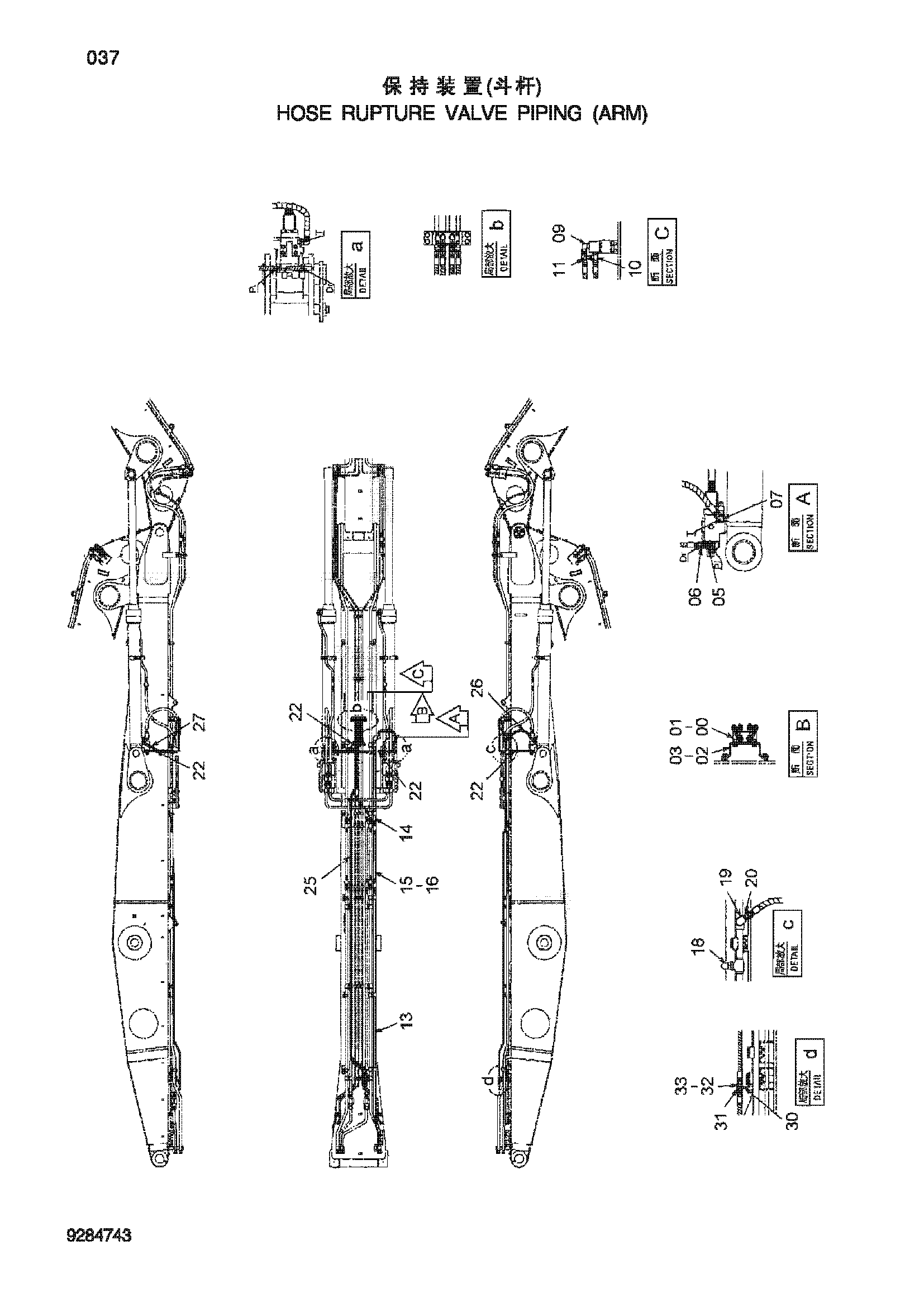

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106929 | Блок | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 02 | 4647784 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852433 | Тройник | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4239976 | Унион S | 2 |
| 13 | 8110698 | Трубка | 1 |
| 14 | 8111750 | Трубка | 1 |
| 15 | 4252854 | Шланг | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | 4353073 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 94-0632 | Угловой штуцер | 1 |
| 20 | 4221287 | Адаптер | 1 |
| 22 | 9287583 | Шланг в сборе | 4 |
| 22A | 4474682 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 3 |
| 25 | 9284998 | Шланг в сборе | 2 |
| 25A | 4657034 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 12 |
| 26 | 9282762 | Шланг в сборе | 1 |
| 26A | 4227025 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 1 |
| 27 | 9282763 | Шланг в сборе | 1 |
| 27A | 4304465 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 2 |
| 30 | 4666835 | Кронштейн | 1 |
| 31 | 4202532 | Адаптер | 2 |
| 32 | 4202531 | Гайка | 2 |
| 33 | A590914 | Пружинная шайба | 2 |
| 36 | 4121859 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
