Топливные трубопроводы — HITACHI ZX360LC-3-HCMC

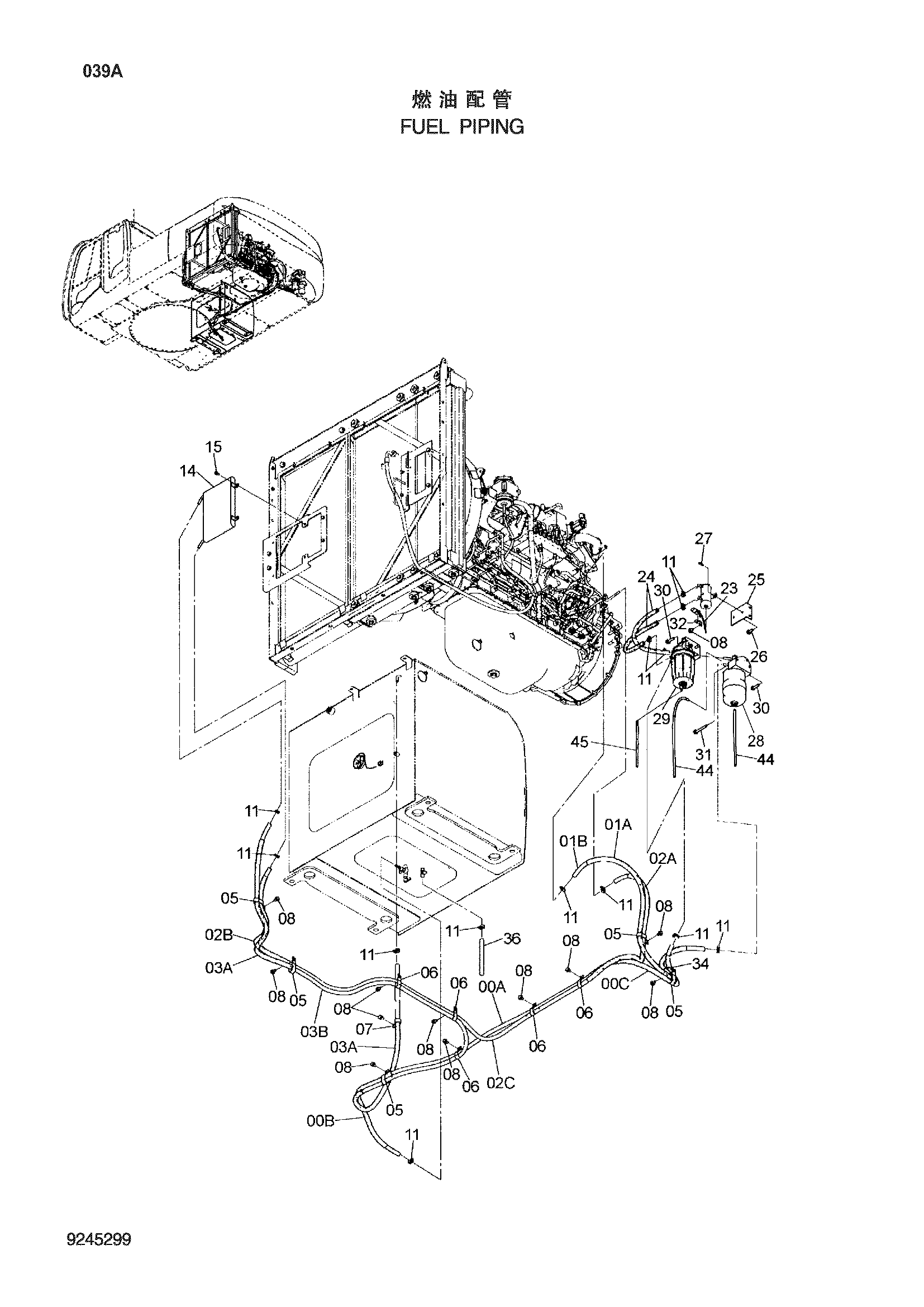

Заводская схема «Топливные трубопроводы» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9246563 | Топливный шланг | 1 |
| 00A | 4629810 | Топливный шланг | 1 |
| 00B | 4610630 | Трубка | 1 |
| 00C | 4626782 | Трубка | 1 |
| 01 | 9246564 | Топливный шланг | 1 |
| 01A | 4629829 | Трубка | 1 |
| 01B | 4382124 | Топливный шланг | 1 |
| 02 | 9246566 | Топливный шланг | 1 |
| 02A | 4626782 | Трубка | 1 |
| 02B | 4610630 | Трубка | 1 |
| 02C | 4625599 | Топливный шланг | 1 |
| 03 | 9246568 | Топливный шланг | 1 |
| 03A | 4626781 | Трубка | 2 |
| 03B | 4336811 | Топливный шланг | 1 |
| 05 | 4192034 | Зажим | 5 |
| 05 | 4192034 | Зажим | 6 |
| 06 | 4190282 | Зажим | 5 |
| 06 | 4190282 | Зажим | 4 |
| 07 | 4190263 | Зажим | 1 |
| 08 | J271020 | Болт с шайбой | 12 |
| 11 | 4514700 | Зажим шланг | 13 |
| 14 | 4620440 | Радиатор | 1 |
| 15 | J260825 | Болт с шайбой | 4 |
| 23 | 4645227 | Насос | 1 |
| 23A | 4658052 | Прокладка | 1 |
| 23B | 4658053 | Сетчатый фильтр | 1 |
| 24 | 4454522 | Топливный шланг | 2 |
| 25 | 8100676 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 27 | J260625 | Болт с шайбой | 2 |
| 28 | 4677518 | Топливный фильтр | 1 |
| 28A | 4679981 | Топливный фильтр | 1 |
| 28B | 4634979 | Манжета (M16) | 1 |
| 28C | 4634716 | Болт проушина (M16) | 1 |
| 28D | 4634911 | Трубка топливный | 1 |
| 28 | 4687687 | Топливный фильтр | 1 |
| 28A | 4679981 замена: 4711160 | Топливный фильтр | 1 |
| 28A | 4711160 | Топливный фильтр | 1 |
| 28B | 4634979 | Манжета (M16) | 1 |
| 28C | 4634716 | Болт проушина (M16) | 1 |
| 28D | 4634911 | Трубка топливный | 1 |
| 28E | 4653189 | Корпус фильтр | 1 |
| 29 | 4679980 | Топливный фильтр | 1 |
| 29A | 4676385 | Топливный фильтр | 1 |
| 29B | 4653188 | Пробка | 1 |
| 29C | 4653191 | Пробка воздушный | 1 |
| 29D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 29E | 4326742 | Трубка топливный | 1 |
| 29F | 4326740 | Болт | 1 |
| 29G | 4326741 | Прокладка | 1 |
| 29H | 4653194 | Прокладка | 1 |
| 29I | 4653192 | Прокладка | 1 |
| 29J | 4653187 | Головка | 1 |
| 29K | 4653189 | Корпус фильтр | 1 |
| 29L | 4653193 | Пробка дренажный | 1 |
| 29M | 4653190 | Кольцо | 1 |
| 30 | J271045 | Болт с шайбой | 4 |
| 31 | J271080 | Болт с шайбой | 1 |
| 32 | 4355515 | Кронштейн | 1 |
| 33 | 4652981 | Виниловый шланг | 1 |
| 34 | 4055312 | Ленточный зажим | 1 |
| 37 | 4676391 | Топливный шланг | 1 |
| 44 | 4655884 | Виниловый шланг | 2 |
| 45 | 4681999 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
