Верхний рама — HITACHI ZX360LC-3-HCMC

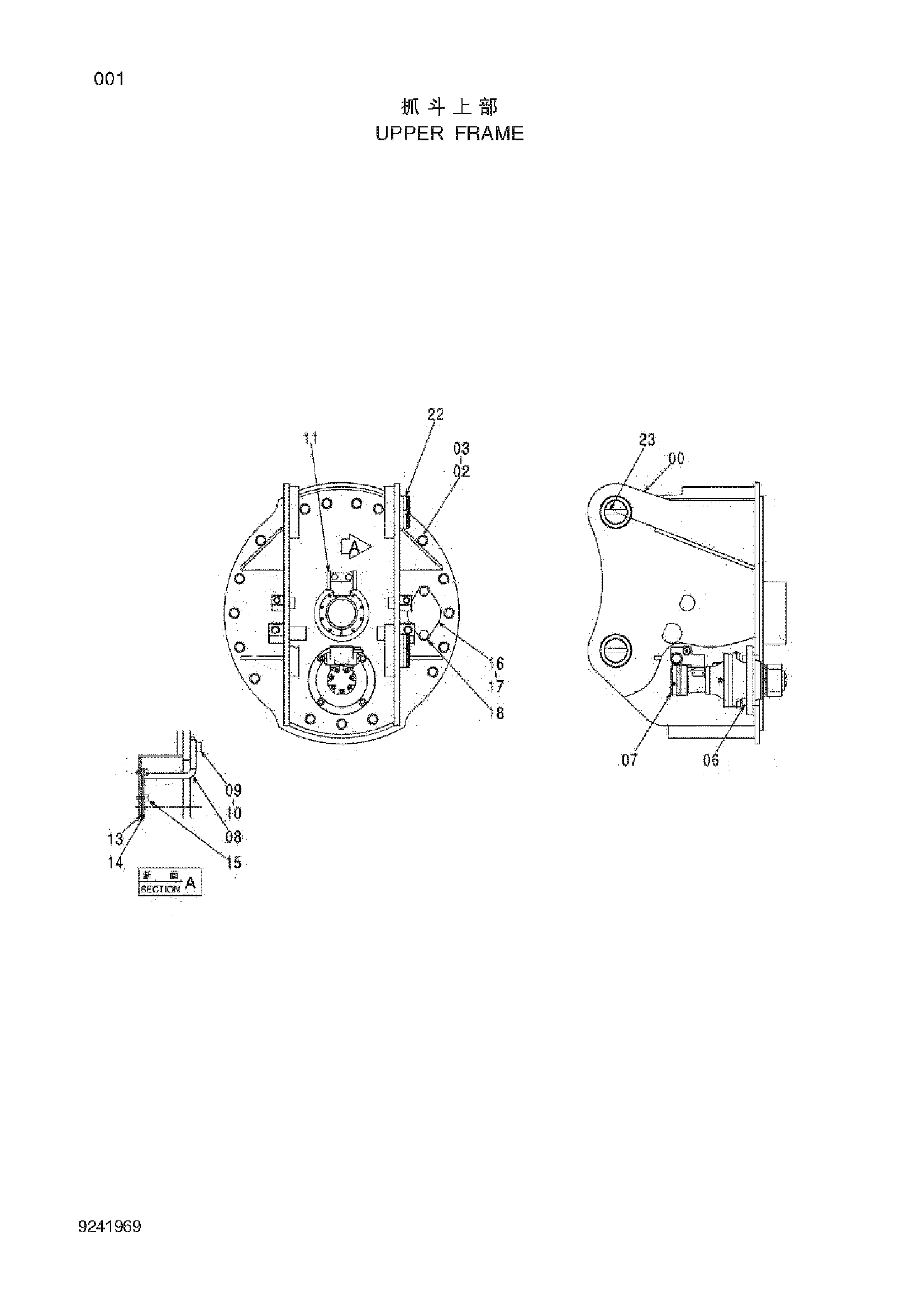

Заводская схема «Верхний рама» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021784 | Рама | 1 |
| 02 | 4634780 | Болт | 17 |
| 03 | 4114406 | Шайба | 17 |
| 06 | M341650 | Болт с внутренним шестигранником | 4 |
| 07 | 4615352 | Гидромотор (поворот) | 1 |
| 08 | 4601839 | Ограничитель | 1 |
| 09 | J901230 | Болт | 2 |
| 10 | 4602447 | Стопорная шайба | 1 |
| 11 | 4611058 | Пластина схеар | 2 |
| 13 | 4601851 | Крышка | 1 |
| 14 | 4601850 | Ограничитель | 2 |
| 15 | M340816 | Болт с внутренним шестигранником | 8 |
| 16 | 4013896 | Крышка | 1 |
| 17 | 4157713 | Манжета | 1 |
| 18 | J271025 | Болт с шайбой | 2 |
| 22 | 4098712 | Кольцо | 2 |
| 23 | 4098713 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
