Крышка (7) — HITACHI ZX360LC-3-HCMC

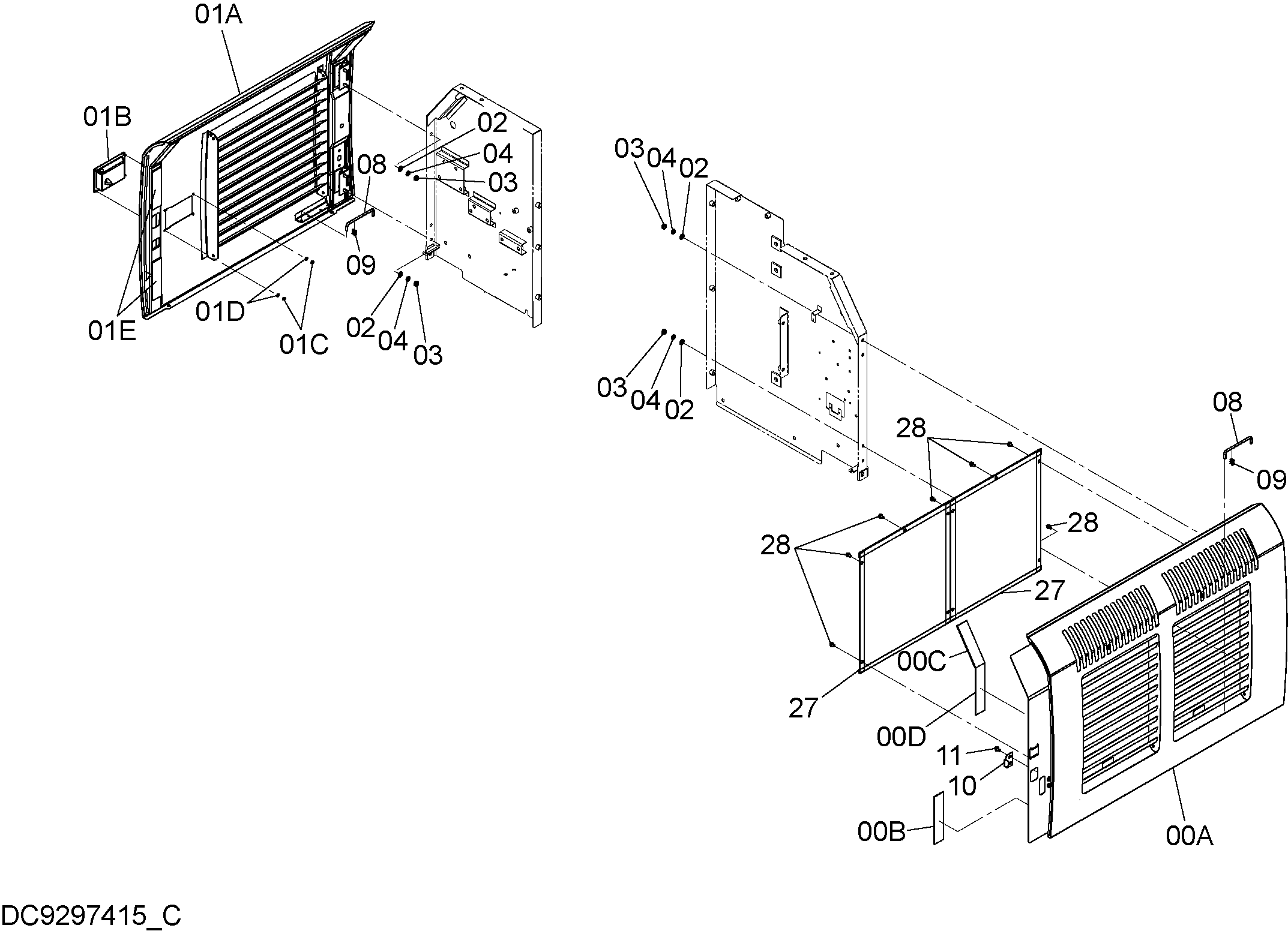

Заводская схема «Крышка (7)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055974 | Дверь | 1 |
| 00A | 5012200 | Дверь | 1 |
| 00B | 4654108 | Резиновая прокладка | 1 |
| 00D | 4716056 | Резиновая прокладка | 1 |
| 00C | 4654109 | Резиновая прокладка | 1 |
| 01 | 7055913 | Дверь | 1 |
| 01A | 5012193 | Дверь | 1 |
| 01B | 4652498 | Замок | 1 |
| 01C | M500605 | Гайка | 4 |
| 01D | A590106 | Плоская шайба | 4 |
| 01E | 4654109 | Резиновая прокладка | 2 |
| 02 | A590110 | Плоская шайба | 8 |
| 03 | J950010 | Гайка | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 08 | 4639112 | Стойка | 2 |
| 09 | 4647195 | Держатель | 2 |
| 10 | 4642167 | Ограничитель | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 26 | J271235 | Болт с шайбой | 2 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 8117016 | Сетка | 1 |
| 28 | J260816 | Болт с шайбой | 10 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
