Инструмент короб крышка <330> — HITACHI ZX360LC-3-HCMC

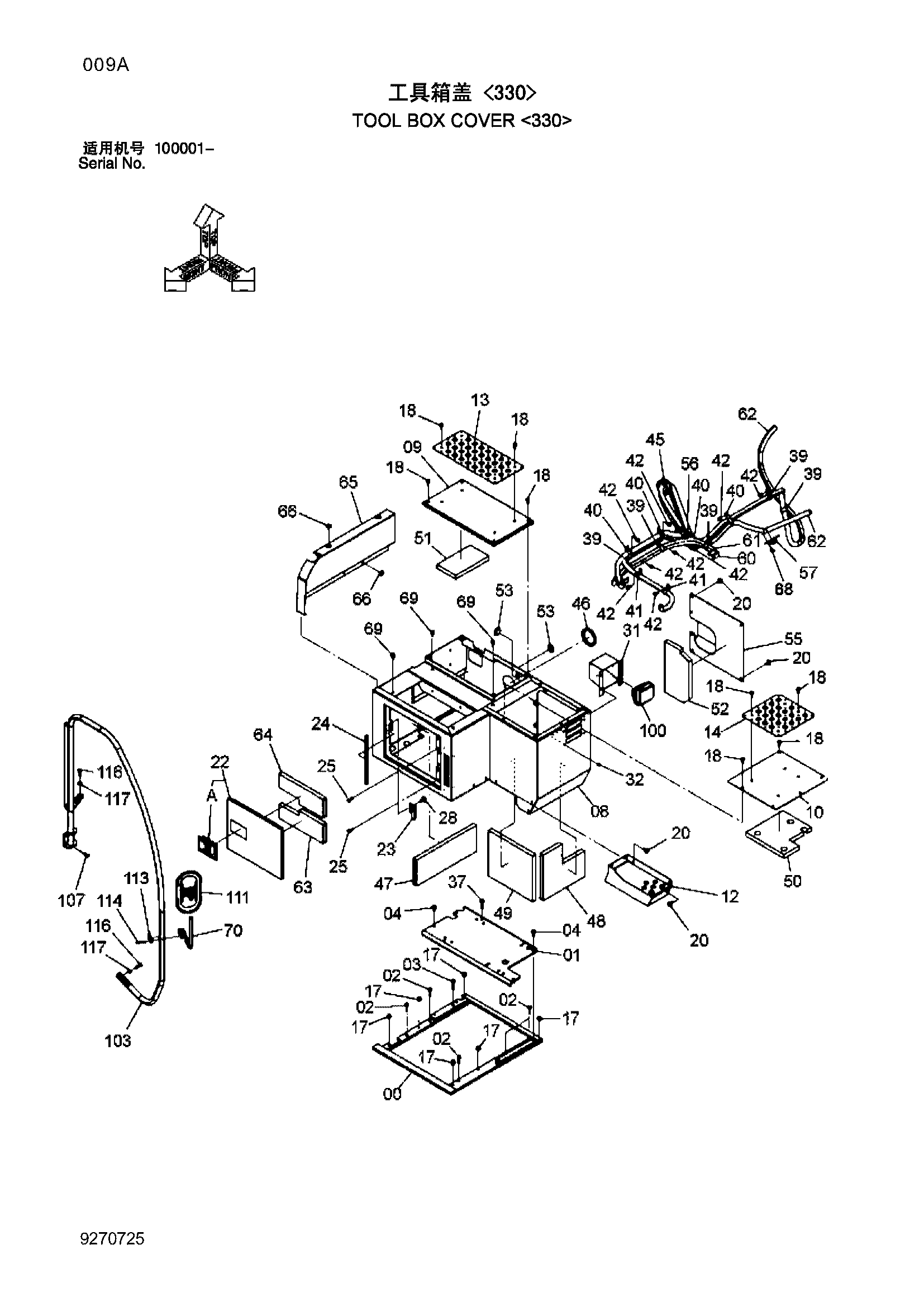

Заводская схема «Инструмент короб крышка <330>» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052013 | Базовый | 1 |
| 01 | 8107836 | Кронштейн | 1 |
| 02 | J271045 | Болт с шайбой | 5 |
| 03 | J271065 | Болт с шайбой | 1 |
| 04 | J271230 | Болт с шайбой | 4 |
| 08 | 5011170 | Крышка | 1 |
| 09 | 8107837 | Крышка | 1 |
| 10 | 8107838 | Крышка | 1 |
| 12 | 7052014 | Ступень | 1 |
| 13 | 3109435 | Крышка | 1 |
| 14 | 3109394 | Крышка | 1 |
| 17 | J271220 | Болт с шайбой | 6 |
| 18 | J271030 | Болт с шайбой | 17 |
| 20 | J281030 | Болт с шайбой | 11 |
| 22 | 7051908 | Дверь | 1 |
| 22A | 4361766 замена: 4361768 | Блокировка в сборе | 1 |
| 22A | 4361768 | Блокировка в сборе | 1 |
| 23 | 4351140 | Ограничитель | 1 |
| 24 | 4663783 | Уплотнительная окантовка | 1 |
| 25 | J271035 | Болт с шайбой | 4 |
| 28 | J281235 | Болт с шайбой | 2 |
| 31 | 8061757 | Кронштейн | 1 |
| 32 | J260816 | Болт с шайбой | 4 |
| 37 | J271255 | Болт с шайбой | 4 |
| 39 | 4190264 | Зажим | 5 |
| 40 | 4411911 | Зажим | 4 |
| 41 | 4192035 | Зажим | 2 |
| 42 | J271025 | Болт с шайбой | 9 |
| 45 | 4671309 | Резиновая втулка | 1 |
| 46 | 4093813 | Резиновая втулка | 1 |
| 47 | 4668387 | Резиновая прокладка | 1 |
| 48 | 4668416 | Резиновая прокладка | 1 |
| 49 | 4668417 | Резиновая прокладка | 1 |
| 50 | 4668418 | Резиновая прокладка | 1 |
| 51 | 4671310 | Резиновая прокладка | 1 |
| 52 | 4668420 | Резиновая прокладка | 1 |
| 53 | 4276215 | Резиновая втулка | 2 |
| 55 | 8109020 | Крышка | 1 |
| 56 | 4669339 | Уплотнительная окантовка | 1 |
| 57 | 4668451 | Хомут трубки | 1 |
| 60 | 4194841 | Трубка | 1 |
| 61 | 4433921 | Трубка | 1 |
| 62 | 4483430 | Трубка | 4 |
| 63 | 4671311 | Резиновая прокладка | 1 |
| 64 | 4671312 | Резиновая прокладка | 1 |
| 65 | 7053183 | Крышка | 1 |
| 66 | J281025 | Болт с шайбой | 4 |
| 68 | 4665514 | Болт с шайбой | 2 |
| 69 | J271235 | Болт с шайбой | 4 |
| 70 | 8112664 | Стойка | 1 |
| 100 | 4274478 | Фара | 1 |
| 100A | 4285646 | Рассеиватель | 1 |
| 100B | 4285647 | Обод | 1 |
| 100C | 4285648 | Лампа | 1 |
| 100D | 4288342 | Прокладка | 1 |
| 100E | J600616 | Болт | 2 |
| 103 | 7049753 | Стойка | 1 |
| 107 | J271030 | Болт с шайбой | 4 |
| 111 | 4416704 | Зеркало | 1 |
| 111A | 4460536 | Держатель | 1 |
| 111B | 4460582 | Манжета | 1 |
| 111C | 4634798 | Болт | 1 |
| 113 | 4425481 | Хомут | 1 |
| 114 | J260855 | Болт с шайбой | 2 |
| 116 | J921240 | Болт | 4 |
| 117 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
