Пилотные гидролинии (8) — HITACHI ZX360H-3G

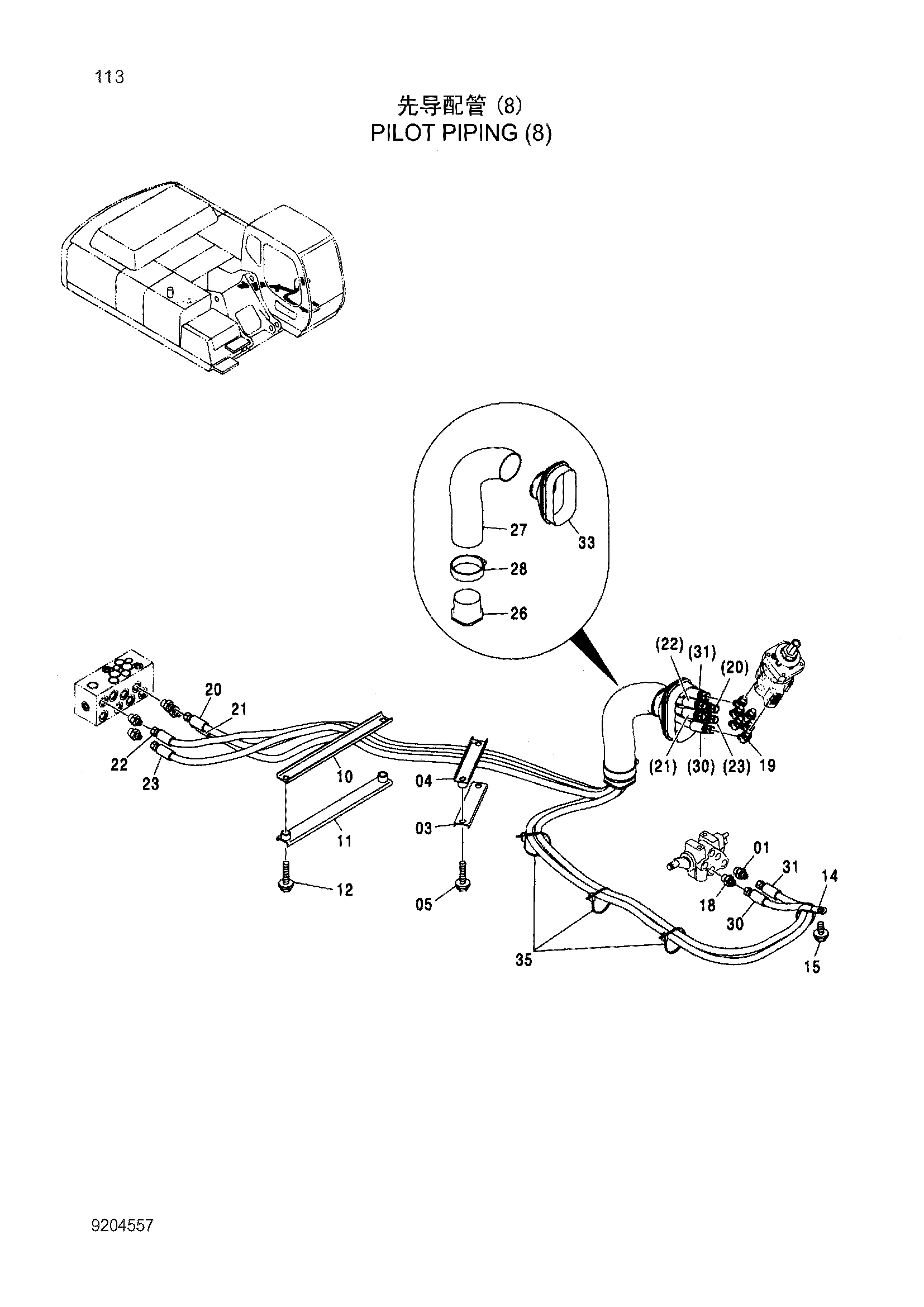

Заводская схема «Пилотные гидролинии (8)» для HITACHI ZX360H-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261938 | Фильтр | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4412666 | Хомут шланга | 1 |
| 04 | 9751787 | Хомут шланга | 1 |
| 05 | J271040 | Болт с шайбой | 2 |
| 10 | 4425177 | Хомут шланга | 1 |
| 11 | 9757141 | Хомут шланга | 1 |
| 12 | J271040 | Болт с шайбой | 2 |
| 14 | 4190264 | Зажим | 1 |
| 15 | J271020 | Болт с шайбой | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852223 | Угловой штуцер | 6 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4456557 | Шланг | 1 |
| 21 | 4456558 | Шланг | 1 |
| 22 | 4456559 | Шланг | 1 |
| 23 | 4456560 | Шланг | 1 |
| 26 | 3079728 | Втулка | 1 |
| 27 | 4351175 | Шланг | 1 |
| 28 | 4351774 | Хомут провод | 1 |
| 30 | 4437653 | Пластиковый шланг | 1 |
| 31 | 4437656 | Пластиковый шланг | 1 |
| 33 | 2045998 | Резиновая втулка | 1 |
| 35 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360H-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
