Основные гидролинии (2) — HITACHI ZX360H-3-HCMC

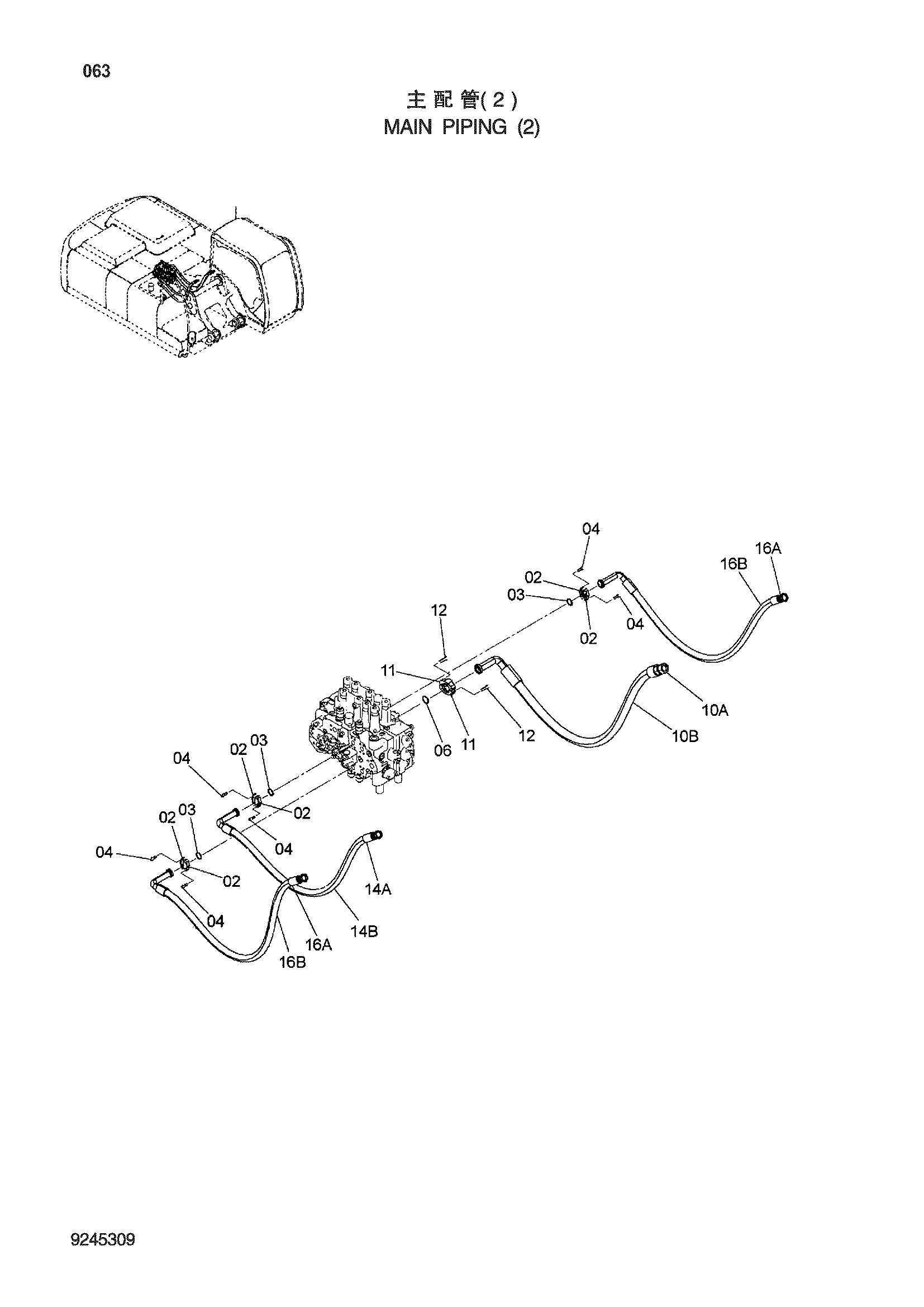

Заводская схема «Основные гидролинии (2)» для HITACHI ZX360H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 962453 | Разъёмный фланец | 6 |
| 03 | 966993 | Уплотнительное кольцо | 3 |
| 04 | J781030 | Болт с внутренним шестигранником | 12 |
| 06 | 4508805 | Уплотнительное кольцо | 1 |
| 10 | 9260389 | Шланг в сборе | 1 |
| 10A | 4649874 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 4 |
| 11 | 4075853 | Разъёмный фланец | 2 |
| 12 | J781245 | Болт с внутренним шестигранником | 4 |
| 14 | 9263972 | Шланг в сборе | 1 |
| 14A | 4413856 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 4 |
| 16 | 9263974 | Шланг в сборе | 2 |
| 16A | 4601384 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
