Крышка (7) — HITACHI ZX360H-3-HCMC

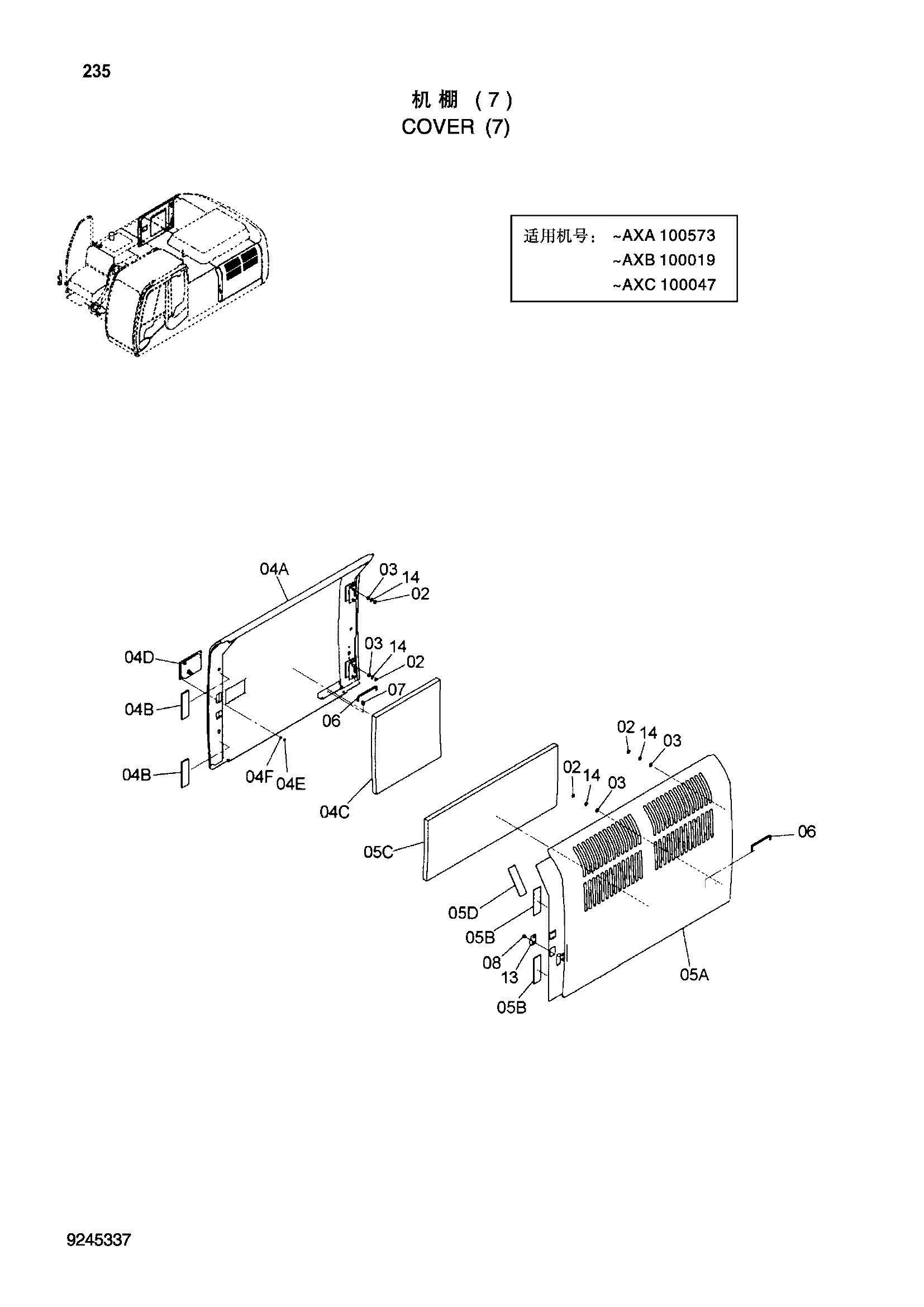

Заводская схема «Крышка (7)» для HITACHI ZX360H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J950010 | Гайка | 8 |
| 03 | A590110 | Плоская шайба | 8 |
| 04 | 7049310 | Дверь | 1 |
| 04A | 6023812 | Дверь | 1 |
| 04B | 4654109 | Резиновая прокладка | 2 |
| 04C | 4650907 | Резиновая прокладка | 1 |
| 04D | 4652498 | Блокировка (левый) | 1 |
| 04E | M500605 | Гайка | 4 |
| 04F | A590106 | Плоская шайба | 4 |
| 05 | 7049305 | Дверь | 1 |
| 05A | 6023861 | Дверь | 1 |
| 05B | 4654108 | Резиновая прокладка | 2 |
| 05C | 4650906 | Резиновая прокладка | 1 |
| 05D | 4654109 | Резиновая прокладка | 1 |
| 06 | 4639112 | Стойка | 2 |
| 07 | 4647195 | Держатель | 2 |
| 08 | J260816 | Болт с шайбой | 2 |
| 13 | 4642167 | Ограничитель | 1 |
| 14 | A590910 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
