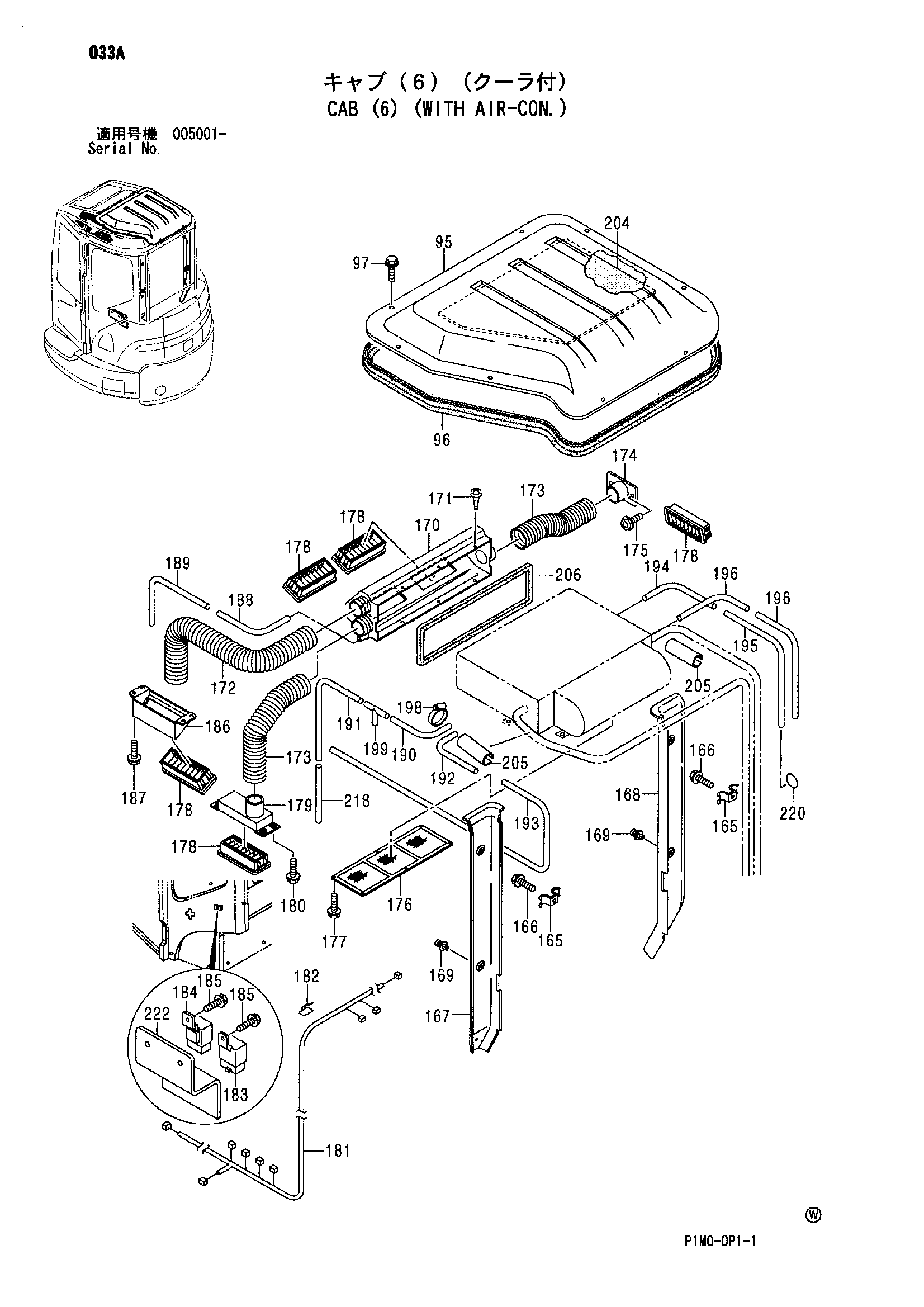

Схема 033 — HITACHI ZX35U-A
Заводская схема «Схема 033» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 95 | 4483447 | Крышка | 1 |
| 96 | 4427543 | Уплотнительная окантовка | 1 |
| 97 | 4425821 | Болт | 8 |
| 165 | 4427504 | Хомут | 4 |
| 166 | 4380952 | Болт | 4 |
| 167 | 4476214 | Крышка | 1 |
| 168 | 4476215 | Крышка | 1 |
| 169 | 4424723 | Заклёпка | 4 |
| 170 | 4427508 | Короб | 1 |
| 171 | 4383700 | Винт | 6 |
| 172 | 4427509 | Воздуховод | 1 |
| 173 | 4427510 | Воздуховод | 2 |
| 174 | 4427512 | Пластина | 1 |
| 175 | 4380957 | Винт | 2 |
| 176 | 4427513 | Фильтр | 1 |
| 177 | 4380957 | Винт | 6 |
| 178 | 4427516 | Лоувер | 5 |
| 179 | 4427517 | Пластина | 1 |
| 180 | 4380957 | Винт | 4 |
| 181 | 4427518 | Жгут проводов | 1 |
| 182 | 4347049 | Зажим | 5 |
| 183 | 4427519 | Реле | 1 |
| 184 | 4427520 | Реле | 1 |
| 185 | 4380970 | Болт | 2 |
| 186 | 4427521 | Воздуховод | 1 |
| 187 | 4383697 | Болт | 4 |
| 188 | 4427522 | Шланг | 1 |
| 189 | 4476816 | Шланг | 1 |
| 190 | 4427524 | Шланг | 1 |
| 191 | 4476818 | Шланг | 1 |
| 192 | 4427522 | Шланг | 1 |
| 193 | 4476817 | Шланг | 1 |
| 194 | 4427524 | Шланг | 1 |
| 195 | 4476216 | Шланг | 1 |
| 196 | 4427522 | Шланг | 2 |
| 198 | 4514700 | Зажим шланг | 5 |
| 199 | 4419027 | Соединение шланг | 6 |
| 204 | 4427529 | Накладка | 1 |
| 205 | 4427530 | Лента | 2 |
| 206 | 4427531 | Уплотнение | 1 |
| 218 | 4476220 | Шланг | 1 |
| 220 | 4476221 | Резиновая втулка | 1 |
| 222 | 4476819 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
