Каталог запчастей HITACHI

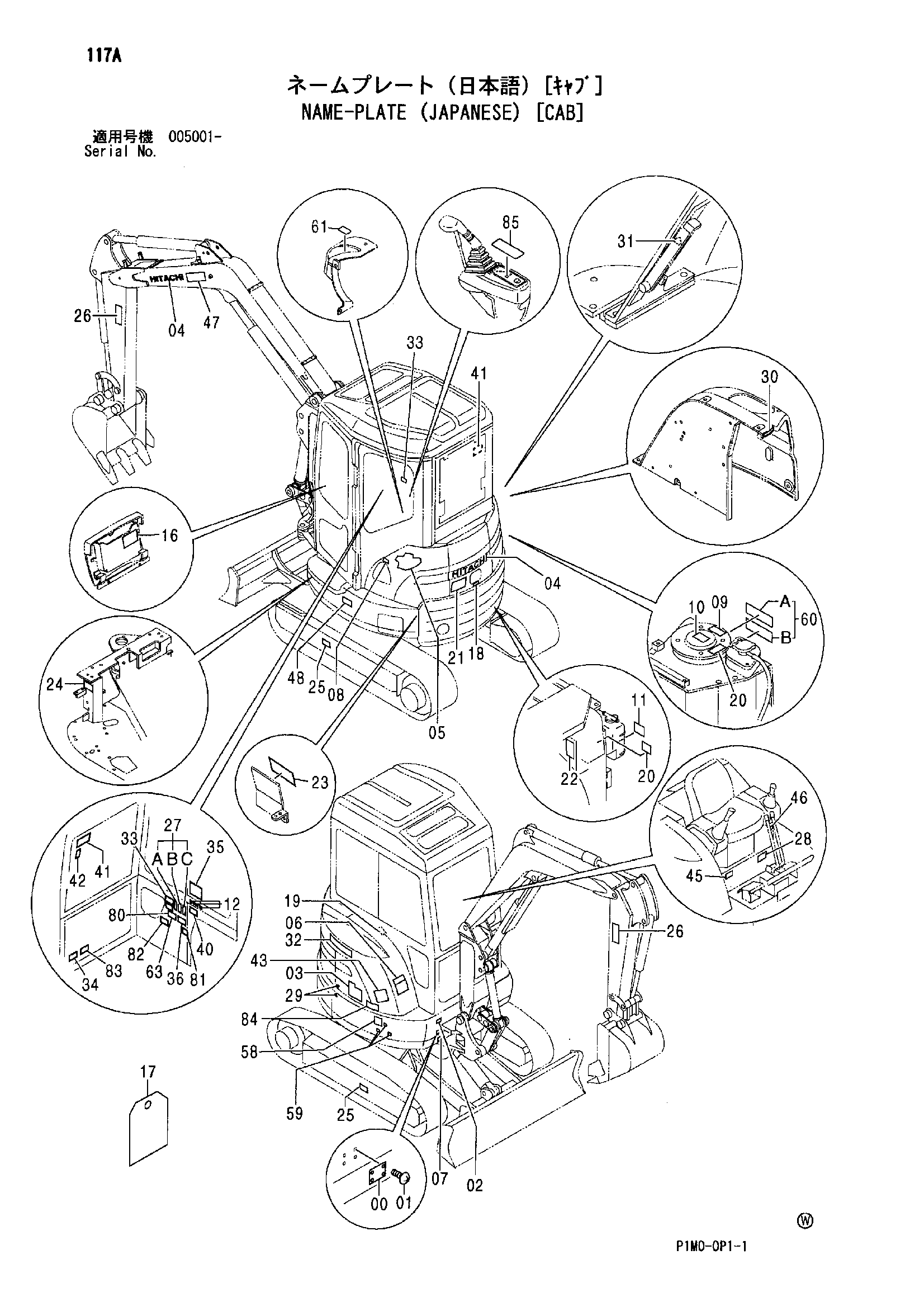

Схема 117 — HITACHI ZX35U-A
Заводская схема «Схема 117» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M492964 | Приводной винт | 4 |
| 02 | 4615001 | Информационная табличка | 1 |
| 03 | 2048371 | Информационная табличка | 1 |
| 04 | 4475723 | Информационная табличка | 2 |
| 05 | 2048372 | Информационная табличка (ARC) | 1 |
| 06 | 2051034 | Информационная табличка | 1 |
| 07 | 4428905 | Информационная табличка | 1 |
| 08 | 4298944 | Информационная табличка (топливный) | 1 |
| 09 | 4278281 | Информационная табличка | 1 |
| 10 | 4356626 | Информационная табличка | 1 |
| 11 | 4288344 | Информационная табличка (LLC) | 1 |
| 12 | 4334011 | Уплотнение (топливный рычаг) | 1 |
| 16 | 4474909 | Информационная табличка | 1 |
| 17 | 3076175 | Информационная табличка | 1 |
| 18 | 4375223 | Информационная табличка | 1 |
| 19 | 4418400 | Информационная табличка | 1 |
| 20 | 4418415 | Информационная табличка | 2 |
| 21 | 3085635 | Информационная табличка (стойка выпуск) | 1 |
| 22 | 4418401 | Информационная табличка | 1 |
| 23 | 4418417 | Предупреждающая табличка | 1 |
| 24 | 4418406 | Информационная табличка | 1 |
| 25 | 4418391 | Информационная табличка | 2 |
| 26 | 3085643 | Предупреждающая табличка | 2 |
| 27 | 3091139 | Предупреждающая табличка | 1 |
| 27A | 4418420 | Предупреждающая табличка | 1 |
| 27B | 4418421 | Предупреждающая табличка | 1 |
| 27B | 4418422 | Предупреждающая табличка | 1 |
| 28 | 3087522 | Информационная табличка | 1 |
| 29 | 4478619 | Информационная табличка | 2 |
| 30 | 4478617 | Информационная табличка | 1 |
| 31 | 4478618 | Информационный^пластина | 1 |
| 32 | 2048672 | Информационный^пластина | 1 |
| 33 | 4372456 | Информационная табличка | 1 |
| 34 | 4369061 | Информационная табличка | 1 |
| 35 | 4373144 | Информационная табличка | 1 |
| 35 | 4376013 | Информационная табличка | 1 |
| 35 | 3095545 | Информационная табличка | 1 |
| 37 | 3095509 | Информационная табличка | 1 |
| 43 | 4482702 | Информационная табличка | 1 |
| 45 | 4475115 | Информационная табличка | 1 |
| 46 | 4451659 | Информационная табличка | 1 |
| 47 | 2046325 | Информационная табличка | 1 |
| 48 | 4477988 | Информационная табличка | 1 |
| 58 | 4403558 | Информационная табличка | 1 |
| 59 | 4355585 | Информационная табличка | 1 |
| 60 | 4448423 | Информационная табличка | 1 |
| 60A | 4296826 | Информационная табличка | 1 |
| 60B | 4300158 | Информационная табличка | 1 |
| 61 | 4425953 | Информационная табличка | 1 |
| 63 | 4432064 | Информационная табличка | 1 |
| 80 | 4624703 | Информационная табличка | 1 |
| 81 | 4624757 | Информационная табличка | 1 |
| 82 | 3103239 | Информационная табличка | 1 |
| 83 | 4624704 | Информационная табличка | 1 |
| 84 | 3103174 | Информационная табличка | 1 |
| 85 | 4622790 | Информационная табличка | 1 |
| 85 | 4617883 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
