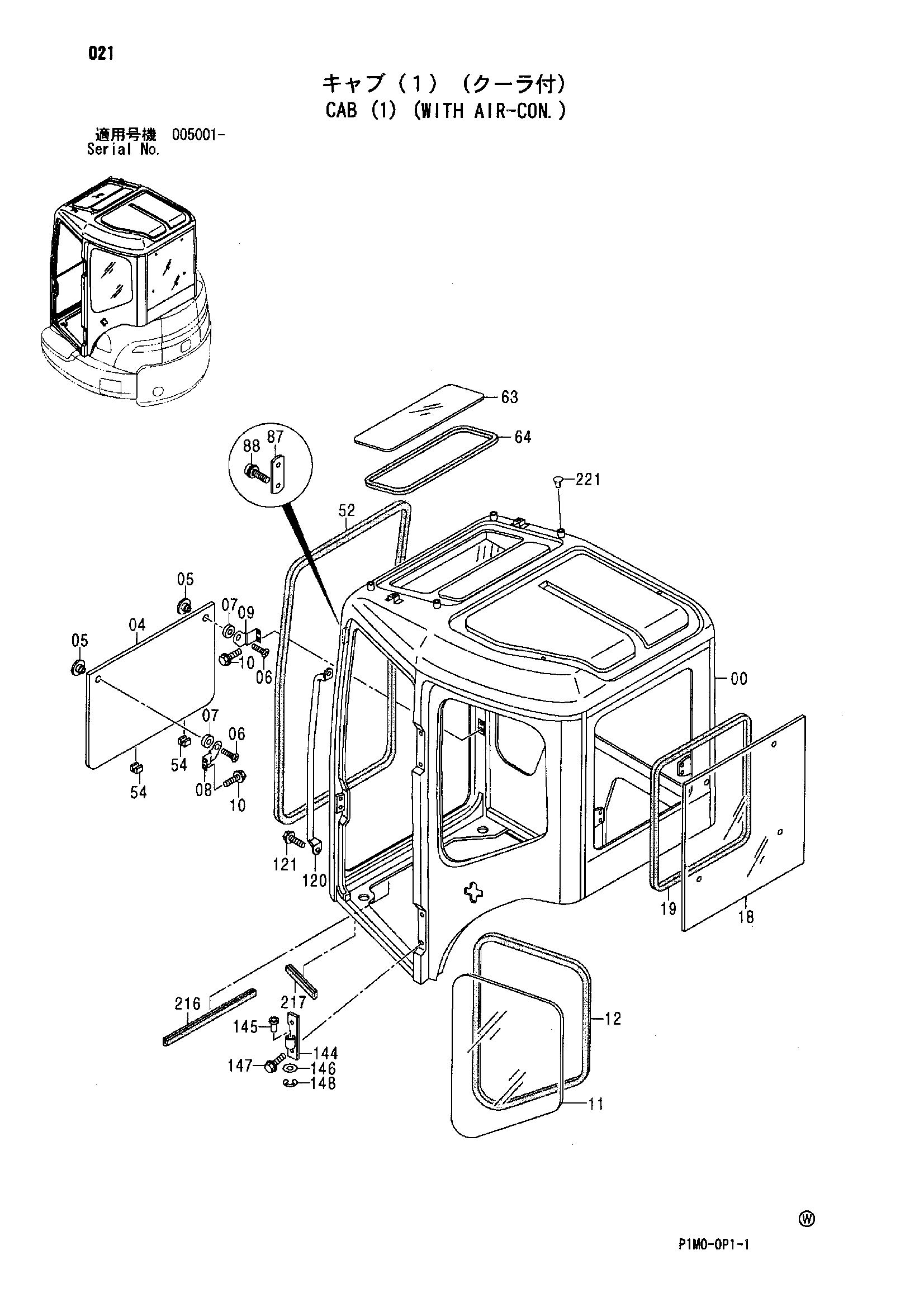

Схема 021 — HITACHI ZX35U-A
Заводская схема «Схема 021» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4424665 | Стекло | 1 |
| 05 | 4424666 | Гайка | 2 |
| 06 | 4424757 | Болт | 2 |
| 07 | 4424667 | Амортизатор | 2 |
| 08 | 4483439 | Пластина | 1 |
| 09 | 4483440 | Пластина | 1 |
| 10 | 4425821 | Болт | 4 |
| 11 | 4424669 | Стекло | 1 |
| 12 | 4424670 | Уплотнитель | 1 |
| 18 | 4425841 | Стекло | 1 |
| 19 | 4425842 | Уплотнительная окантовка | 1 |
| 52 | 4424691 | Уплотнительная окантовка | 1 |
| 54 | 4424693 | Ограничитель | 2 |
| 63 | 4425827 | Крышка | 1 |
| 64 | 4425828 | Уплотнитель | 1 |
| 87 | 4424711 | Пластина | 1 |
| 88 | 4380957 | Винт | 2 |
| 120 | 4483438 | Рукоятка | 1 |
| 121 | 4424764 | Болт | 2 |
| 144 | 4483443 | Кронштейн | 2 |
| 145 | 4424736 | Втулка | 2 |
| 146 | 4424768 | Шайба | 2 |
| 147 | 4424764 | Болт | 4 |
| 148 | 4424769 | Стопорное кольцо | 2 |
| 216 | 4476218 | Уплотнительная окантовка | 1 |
| 217 | 4476219 | Уплотнительная окантовка | 1 |
| 221 | 4476222 | Колпачок | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
