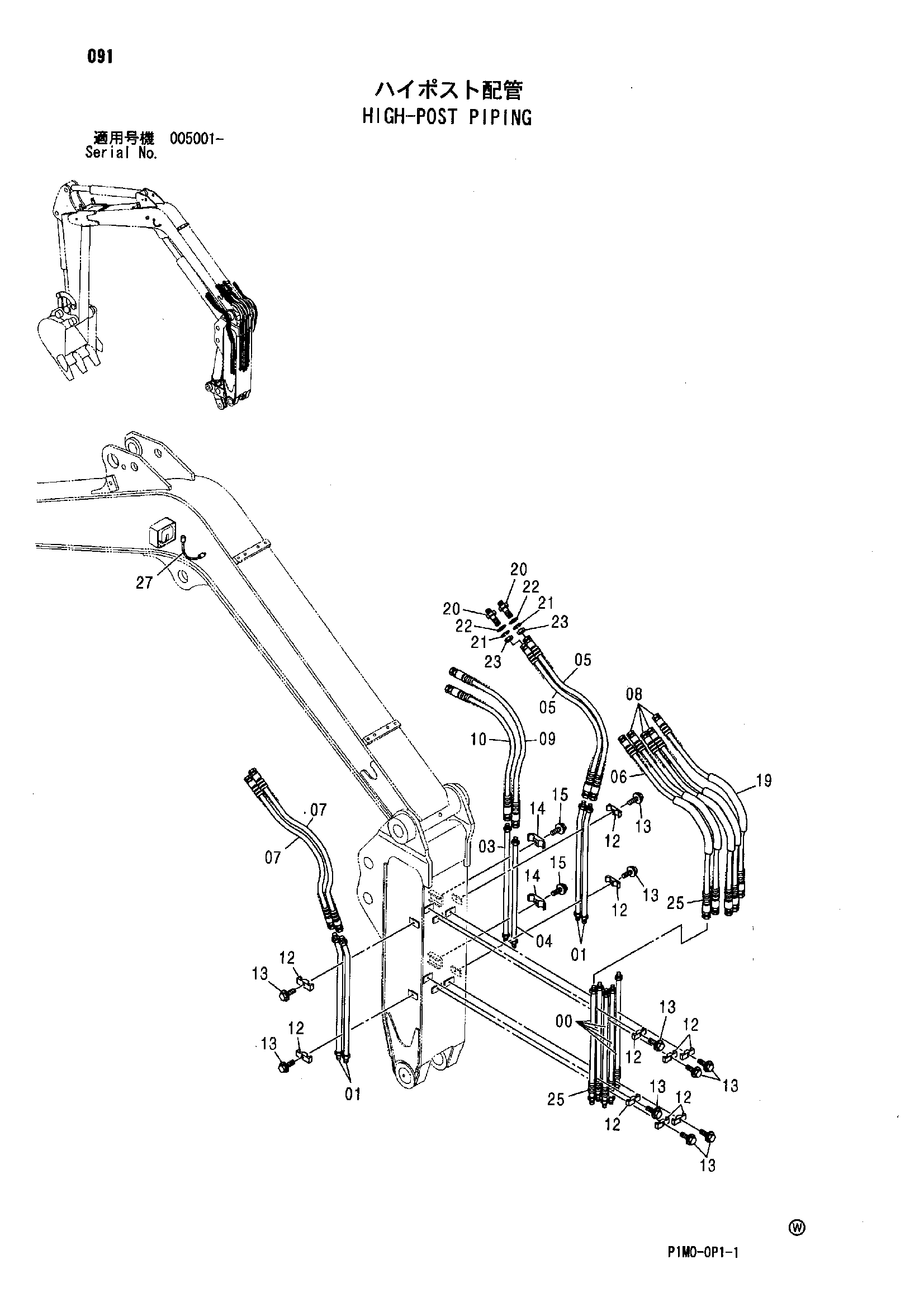

Схема 091 — HITACHI ZX35U-A
Заводская схема «Схема 091» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762239 | Трубка | 5 |
| 01 | 9762240 | Трубка | 4 |
| 03 | 9762242 | Трубка | 1 |
| 04 | 9762243 | Трубка | 1 |
| 05 | 4617670 | Шланг | 2 |
| 06 | 4617671 | Шланг | 1 |
| 07 | 4617672 | Шланг | 2 |
| 08 | 4617673 | Шланг | 4 |
| 09 | 4617674 | Шланг | 1 |
| 10 | 4617675 | Шланг | 1 |
| 12 | 4275545 | Хомут трубки | 10 |
| 13 | J260835 замена: J900835 | Болт с шайбой | 10 |
| 13 | J260835 замена: J590108 | Болт с шайбой | 10 |
| 14 | 4189858 | Хомут трубки | 2 |
| 15 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 15 | J271045 замена: J222010 | Болт с шайбой | 2 |
| 17 | 4476399 | Шланг (A2, 2) | 1 |
| 18 | 4472942 | Шланг (B2, 1) | 1 |
| 19 | 4489563 | Защита шланга | 4 |
| 20 | 4200810 | Адаптер | 2 |
| 21 | J257218 | Пружинная шайба | 2 |
| 22 | A590118 | Плоская шайба | 2 |
| 23 | 4614480 | Гайка | 2 |
| 25 | 4320661 | Защитный кожух | 2 |
| 27 | 4621096 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
