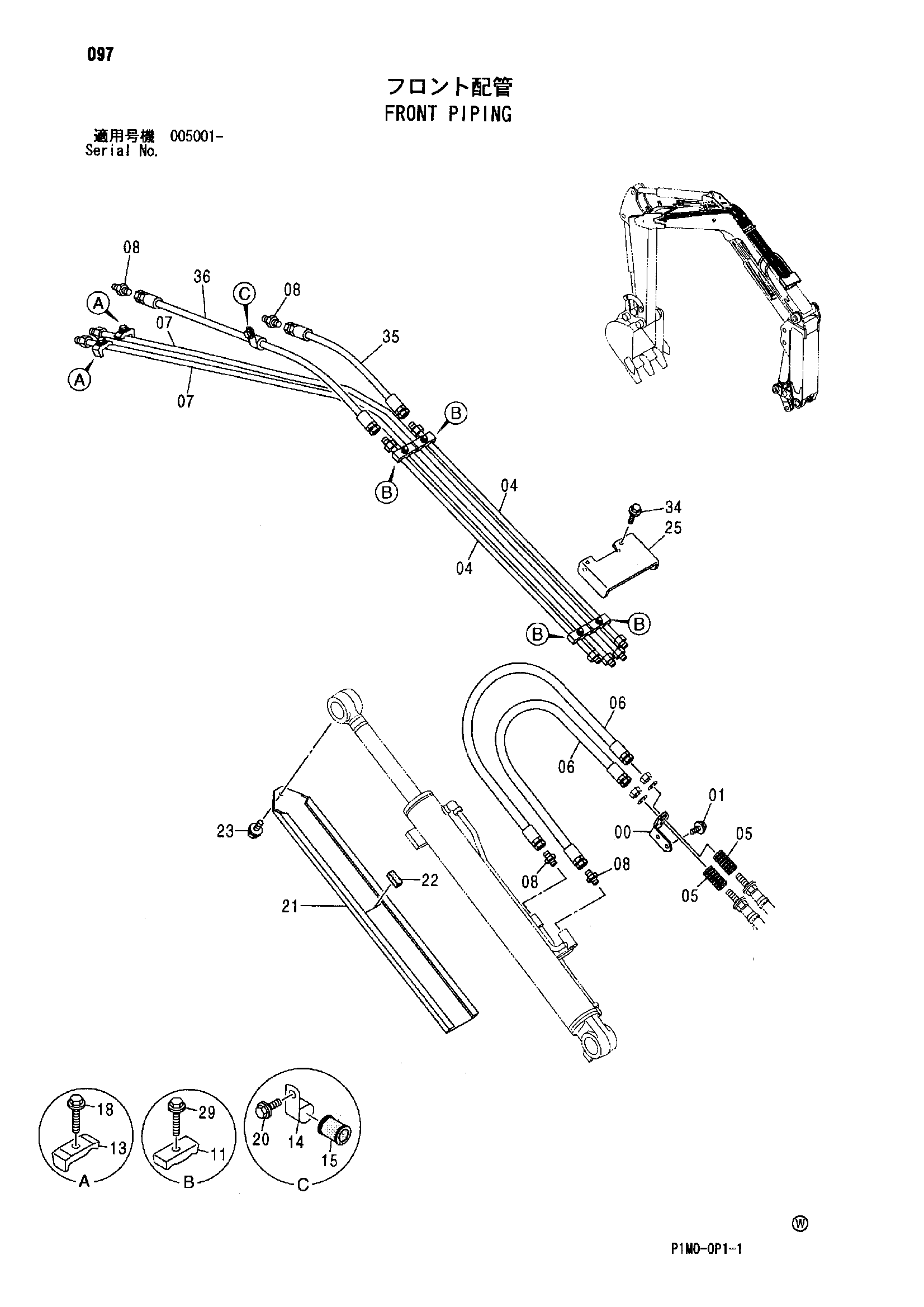

Схема 097 — HITACHI ZX35U-A
Заводская схема «Схема 097» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4423122 | Кронштейн | 1 |
| 01 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 01 | J260816 замена: J590816 | Болт с шайбой | 2 |
| 04 | 9752130 | Трубка | 2 |
| 05 | 4479856 | Трубка | 2 |
| 06 | 4479852 | Шланг | 2 |
| 07 | 8088805 | Трубка | 2 |
| 08 | 4042031 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4275545 | Хомут трубки | 4 |
| 13 | 4138227 | Хомут трубки | 2 |
| 14 | 4190277 | Зажим | 1 |
| 15 | 4374994 | Резиновая втулка | 1 |
| 18 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 18 | J271035 замена: J222010 | Болт с шайбой | 2 |
| 20 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 20 | J260816 замена: J590108 | Болт с шайбой | 1 |
| 21 | 3070379 | Крышка | 1 |
| 22 | 4352044 | Резиновая прокладка | 2 |
| 23 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 23 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 25 | 8075327 | Крышка | 1 |
| 29 | J260835 замена: J900835 | Болт с шайбой | 4 |
| 29 | J260835 замена: J590108 | Болт с шайбой | 4 |
| 34 | J260840 замена: J900840 | Болт с шайбой | 2 |
| 34 | J260840 замена: J590108 | Болт с шайбой | 2 |
| 35 | 4481619 | Шланг | 1 |
| 36 | 4481620 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
