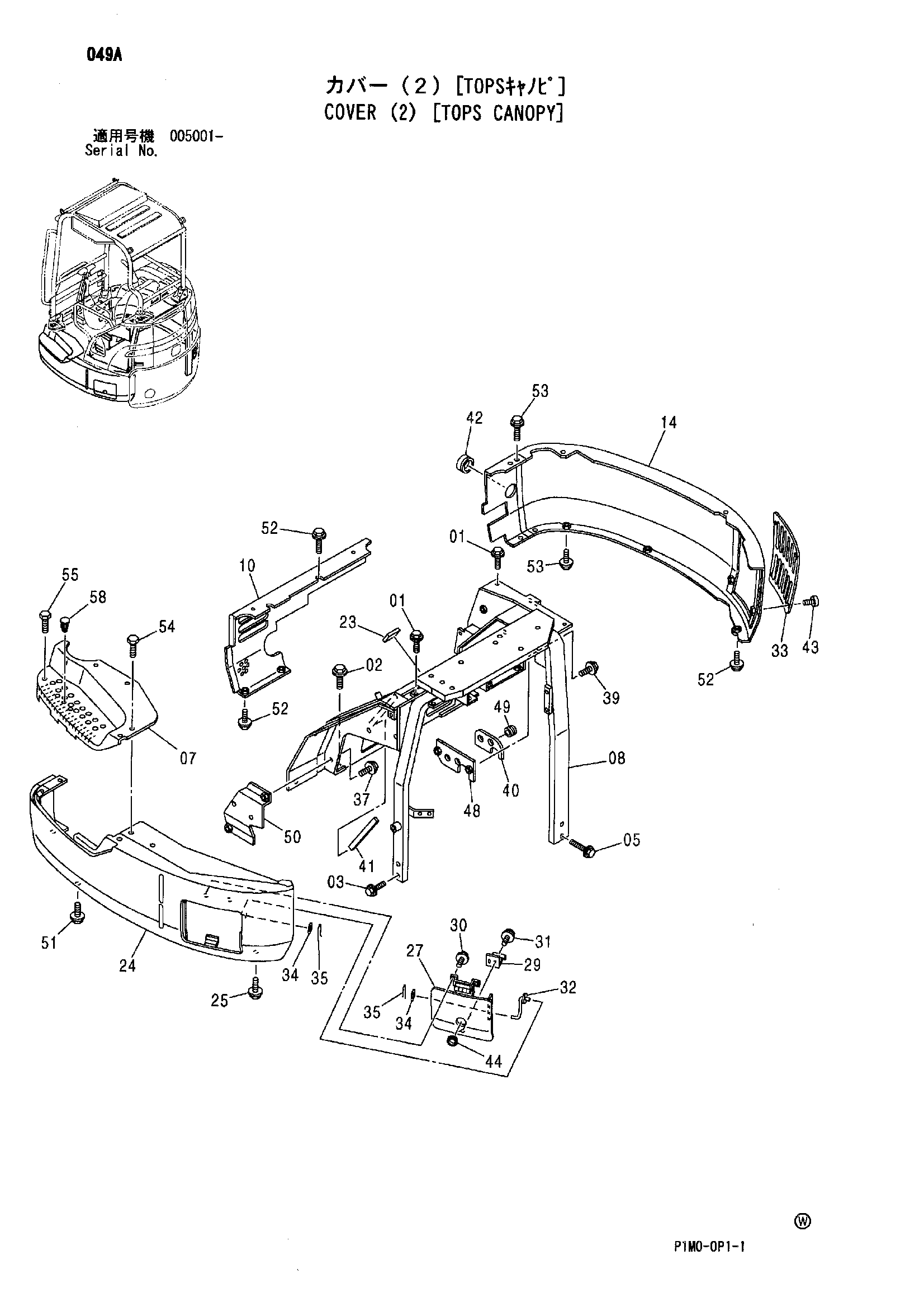

Схема 049 — HITACHI ZX35U-A

Заводская схема «Схема 049» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J260820 замена: J900820	Болт с шайбой	6
01	J260820 замена: J590108	Болт с шайбой	6
02	J271240 замена: J901240	Болт с шайбой	4
02	J271240 замена: J222012	Болт с шайбой	4
03	J271245 замена: J901245	Болт с шайбой	2
03	J271245 замена: J222012	Болт с шайбой	2
05	J271250 замена: J901250	Болт с шайбой	2
05	J271250 замена: J222012	Болт с шайбой	2
07	4470265	Крышка	1
08	6020621	Опора	1
10	7041742	Крышка	1
14	7041741	Крышка	1
23	4418114	Резиновая прокладка	1
24	6020714	Крышка	1
25	J260835 замена: J900835	Болт с шайбой	1
25	J260835 замена: J590108	Болт с шайбой	1
27	7041706	Крышка	1
29	4405877	Пружина	1
30	J260616 замена: J900616	Болт с шайбой	2
30	J260616 замена: J590106	Болт с шайбой	2
31	J680408	Винт с шайбой	2
32	9743982	Стойка	1
34	4345258	Шайба	2
35	4022696	Стопорный палец	2
37	J260825 замена: J900825	Болт с шайбой	2
37	J260825 замена: J590108	Болт с шайбой	2
39	J260825 замена: J900825	Болт с шайбой	2
39	J260825 замена: J590108	Болт с шайбой	2
40	4468220	Резиновая прокладка	1
41	4468103	Резиновая прокладка	1
42	4143612	Резиновая втулка	1
43	J692620	Винт	4
44	4299864	Уплотнительная втулка	1
48	9758015	Пластина	1
49	4334966	Резиновая втулка	2
50	8088711	Крышка	1
51	J260825 замена: J900825	Болт с шайбой	2
51	J260825 замена: J590108	Болт с шайбой	2
52	J260830 замена: J900830	Болт с шайбой	5
52	J260830 замена: J590108	Болт с шайбой	5
53	J260825 замена: J900825	Болт с шайбой	3
53	J260825 замена: J590108	Болт с шайбой	3
54	J260835 замена: J900835	Болт с шайбой	1
54	J260835 замена: J590108	Болт с шайбой	1
55	J260820 замена: J900820	Болт с шайбой	4
55	J260820 замена: J590108	Болт с шайбой	4
58	4280359	Зажим	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
