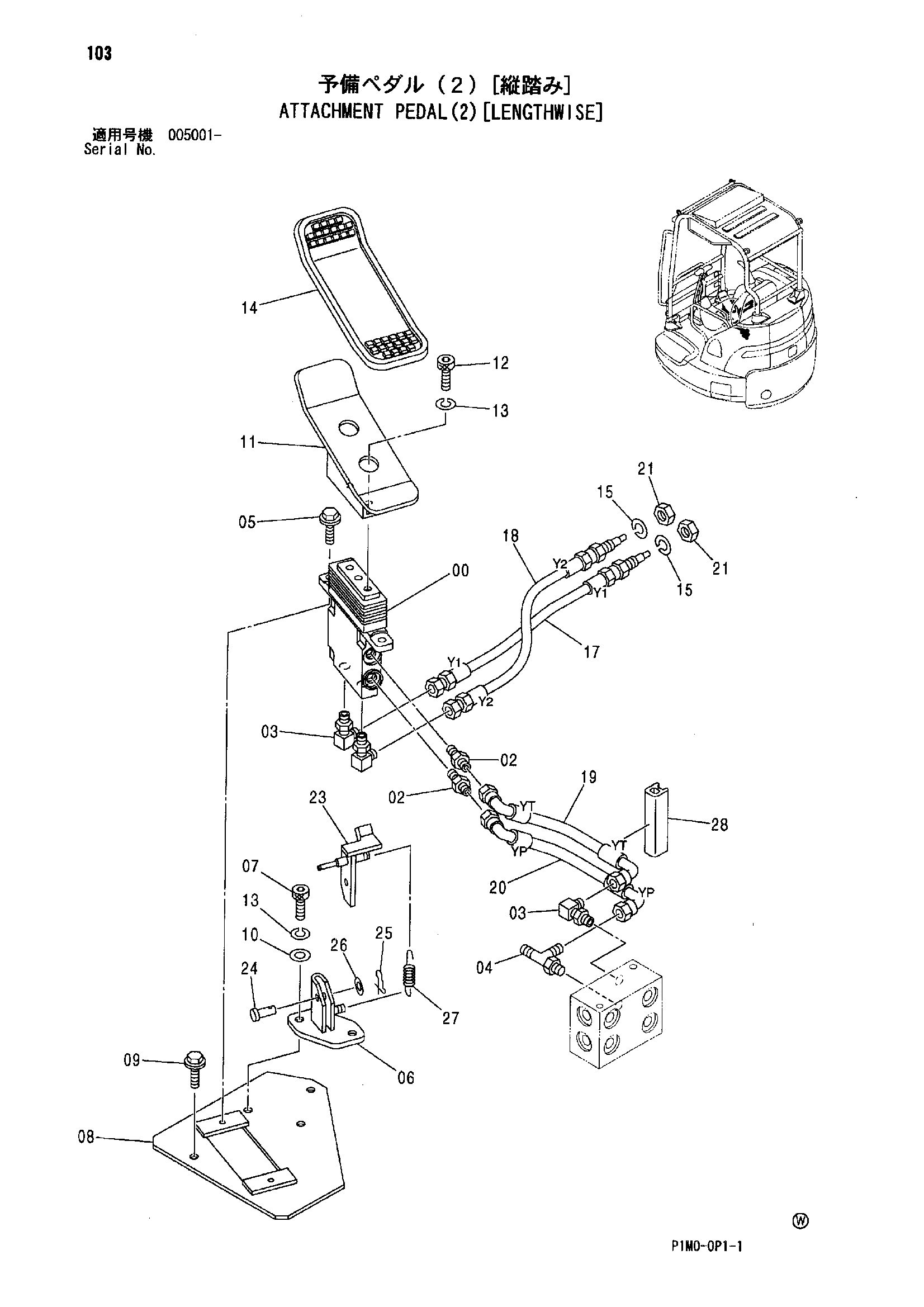

Схема 103 — HITACHI ZX35U-A
Заводская схема «Схема 103» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 02 | 4042030 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4434981 | Угловой штуцер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4406156 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 05 | J260816 замена: J590108 | Болт с шайбой | 4 |
| 06 | 8089259 | Кронштейн | 1 |
| 07 | J780820 | Болт с внутренним шестигранником | 2 |
| 08 | 8089267 | Пластина | 1 |
| 09 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 09 | J260825 замена: J590108 | Болт с шайбой | 2 |
| 10 | A590108 | Плоская шайба | 2 |
| 11 | 8088018 | Педаль | 1 |
| 12 | J780816 | Болт с внутренним шестигранником | 2 |
| 13 | A590908 | Пружинная шайба | 4 |
| 14 | 4340159 | Крышка | 1 |
| 15 | A590912 | Пружинная шайба | 2 |
| 17 | 4479667 | Шланг (Y1) | 1 |
| 18 | 4479668 | Шланг (Y2) | 1 |
| 19 | 4479666 | Шланг (YT) | 1 |
| 20 | 4479665 | Шланг (YP) | 1 |
| 21 | J950012 | Гайка | 2 |
| 23 | 9759373 | Ограничитель | 1 |
| 24 | 4287795 | Палец | 1 |
| 25 | 4476860 | Стопорный палец | 1 |
| 26 | A590110 | Плоская шайба | 1 |
| 27 | 4279604 | Пружина | 1 |
| 28 | 4431046 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
