Каталог запчастей HITACHI

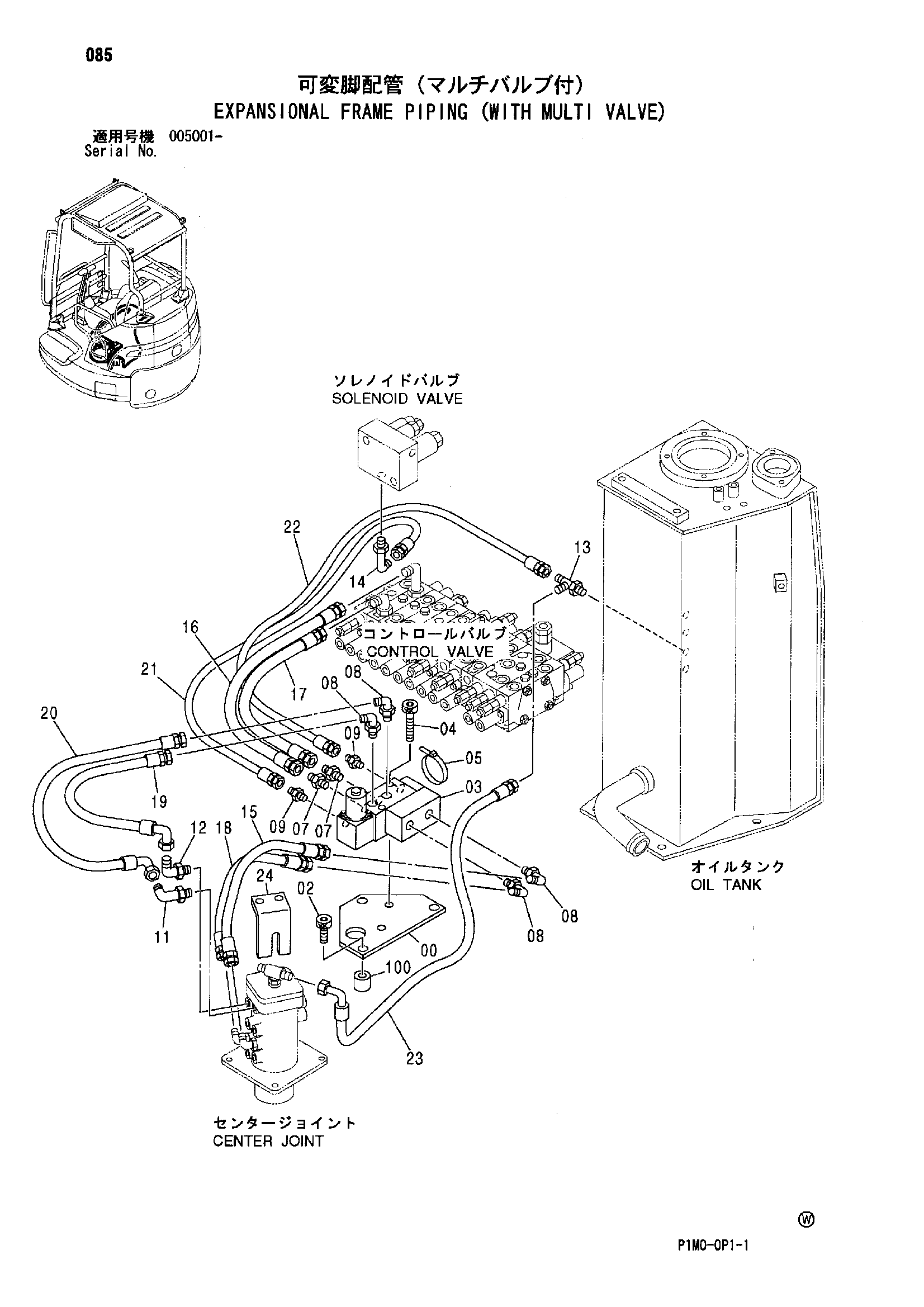

Схема 085 — HITACHI ZX35U-A
Заводская схема «Схема 085» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762228 | Пластина | 1 |
| 02 | J781020 | Болт с внутренним шестигранником | 3 |
| 03 | 4480303 | Электромагнитный клапан | 1 |
| 04 | J780865 | Болт с внутренним шестигранником | 2 |
| 05 | 4323613 | Ленточный зажим | 1 |
| 07 | 4368205 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4434986 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4042030 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4162917 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4468520 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4420020 | Унион S | 1 |
| 14 | 4368213 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4621567 | Шланг (AK2, E) | 1 |
| 16 | 4621366 | Шланг (A9, PK1) | 1 |
| 17 | 4621367 | Шланг (B9, PK2) | 1 |
| 18 | 4621363 | Шланг (AK1, F) | 1 |
| 19 | 4621364 | Шланг (BK1, I) | 1 |
| 20 | 4621365 | Шланг (BK2, H) | 1 |
| 21 | 4617567 | Шланг (PP, G) | 1 |
| 22 | 4620762 | Шланг (T, OT3) | 1 |
| 23 | 4617577 | Шланг (D3) | 1 |
| 24 | 4449112 | Пластина | 1 |
| 100 | 4398435 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
