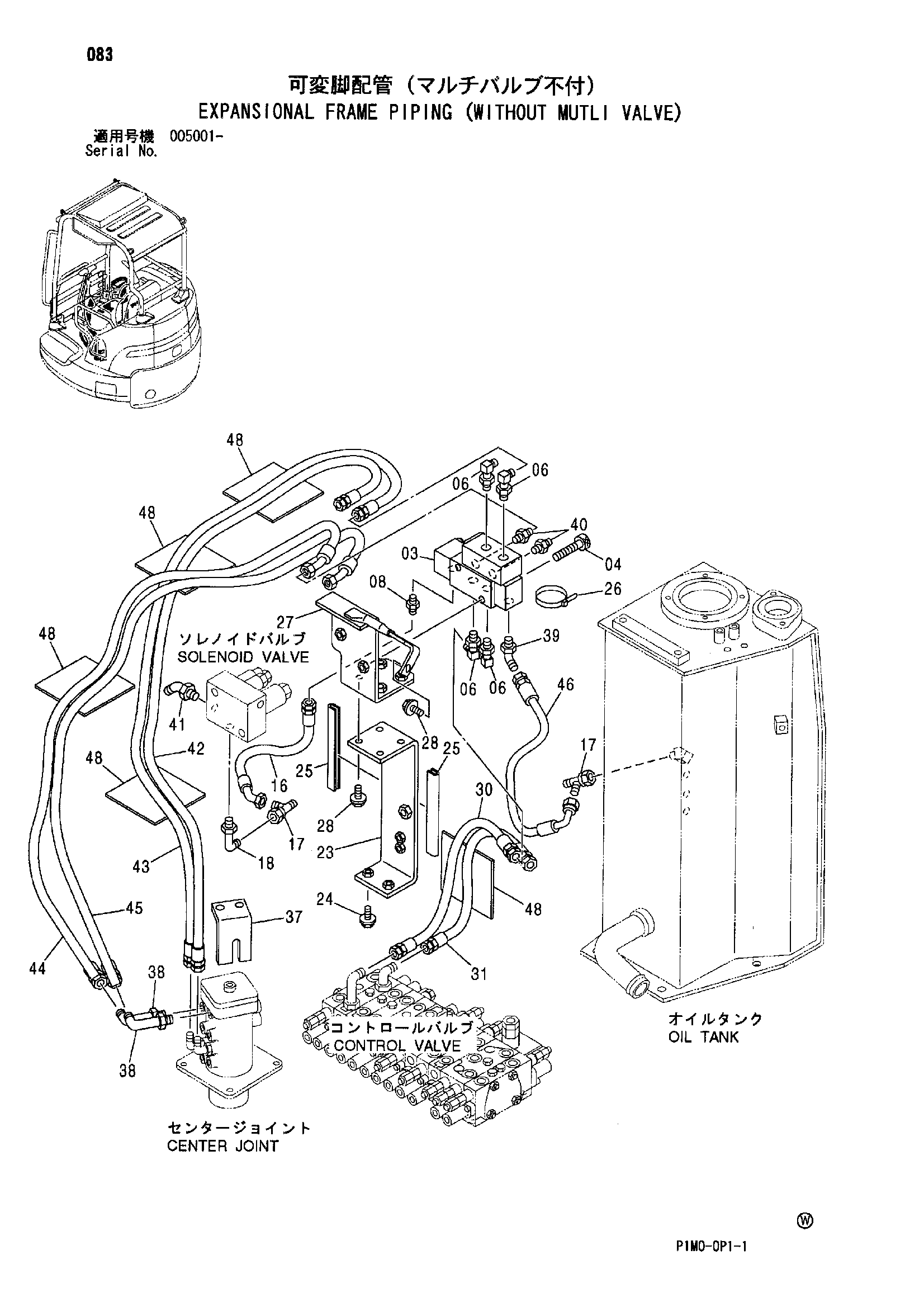

Схема 083 — HITACHI ZX35U-A
Заводская схема «Схема 083» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4480303 | Электромагнитный клапан | 1 |
| 04 | J780865 | Болт с внутренним шестигранником | 2 |
| 06 | 4434986 | Угловой штуцер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4042030 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4617576 | Шланг | 1 |
| 17 | 4420020 | Унион S | 2 |
| 18 | 4368213 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 9758084 | Кронштейн | 1 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 24 | J271025 замена: J222020 | Болт с шайбой | 2 |
| 25 | 4477292 | Амортизатор | 2 |
| 26 | 4323613 | Ленточный зажим | 1 |
| 27 | 8096187 | Кронштейн | 1 |
| 28 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 28 | J271020 замена: J222020 | Болт с шайбой | 5 |
| 30 | 4620405 | Шланг (P1, A9) | 1 |
| 31 | 4620406 | Шланг (P2, B9) | |
| 37 | 4449112 | Пластина | 1 |
| 38 | 4162917 | Угловой штуцер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4108100 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4368205 | Адаптер | 2 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4095133 | Угловой штуцер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4622923 | Шланг (AK1, F) | 1 |
| 43 | 4622924 | Шланг (AK2, E) | 1 |
| 44 | 4622925 | Шланг (BK1, I) | 1 |
| 45 | 4622926 | Шланг (BK2, H) | 1 |
| 46 | 4622927 | Шланг | 1 |
| 47 | 4622928 | Амортизатор | 1 |
| 48 | 4423119 | Резиновая прокладка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
