Схема 113 — HITACHI ZX35U-A

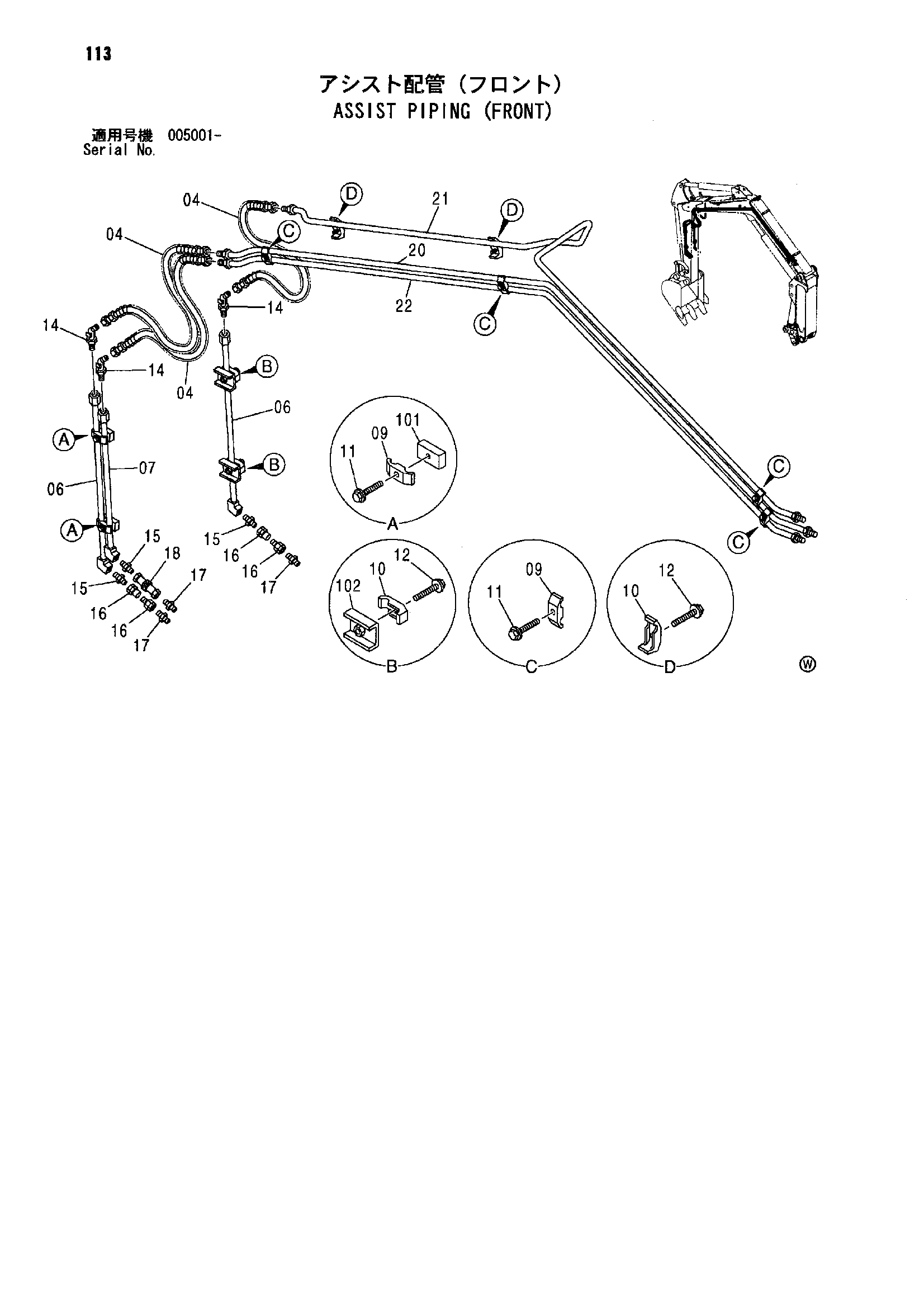

Заводская схема «Схема 113» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4617684 | Шланг | 3 |
| 06 | 9762238 | Трубка | 2 |
| 07 | 9762244 | Трубка | 1 |
| 09 | 4275545 | Хомут трубки | 6 |
| 10 | 4138227 | Хомут трубки | 4 |
| 11 | J260835 замена: J900835 | Болт с шайбой | 6 |
| 11 | J260835 замена: J590108 | Болт с шайбой | 6 |
| 12 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 12 | J271035 замена: J222010 | Болт с шайбой | 4 |
| 14 | 4095133 | Угловой штуцер | 3 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 94-1702 | Адаптер | 3 |
| 16 | 4059552 | Самоуплотняющееся соединение | 2 |
| 17 | 94-1302 | Адаптер | 3 |
| 18 | 4232933 | Самоуплотняющееся соединение | 1 |
| 20 | 8096678 | Трубка | 1 |
| 21 | 8096679 | Трубка | 1 |
| 22 | 8096680 | Трубка | 1 |
| 101 | 4275544 | Седло винта | 2 |
| 102 | 9745354 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
