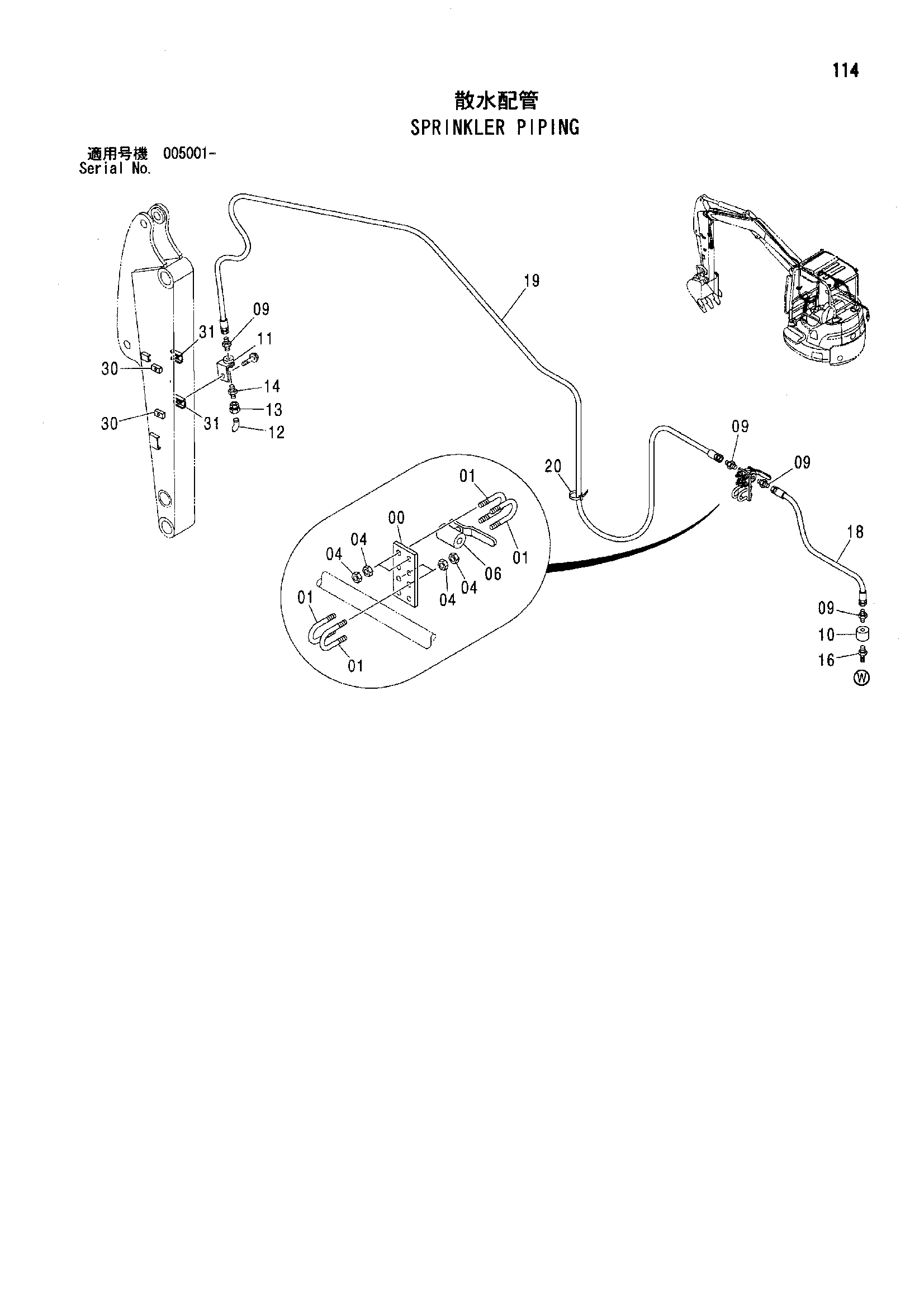

Схема 114 — HITACHI ZX35U-A
Заводская схема «Схема 114» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4621616 | Пластина | 1 |
| 01 | 4312775 замена: 4453387 | U-образный болт | 4 |
| 01 | 4453387 | U-образный болт | 4 |
| 04 | M500605 | Гайка | 16 |
| 06 | 94-4027 | Клапан | 1 |
| 09 | 94-1302 | Адаптер | 4 |
| 10 | 4028686 | Разъём S | 1 |
| 11 | 9762668 | Кронштейн | 1 |
| 12 | 4622246 | Форсунка | 1 |
| 13 | 4622254 | Шарнир | 1 |
| 14 | 94-1702 | Адаптер | 1 |
| 16 | 4168965 | Штуцер трубка | 1 |
| 18 | 4071341 | Шланг | 1 |
| 19 | 4241333 | Шланг | 1 |
| 20 | 4055312 | Ленточный зажим | 10 |
| 30 | 4275544 | Седло винта | 2 |
| 31 | 9745354 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
