Навес — HITACHI ZX35U-A

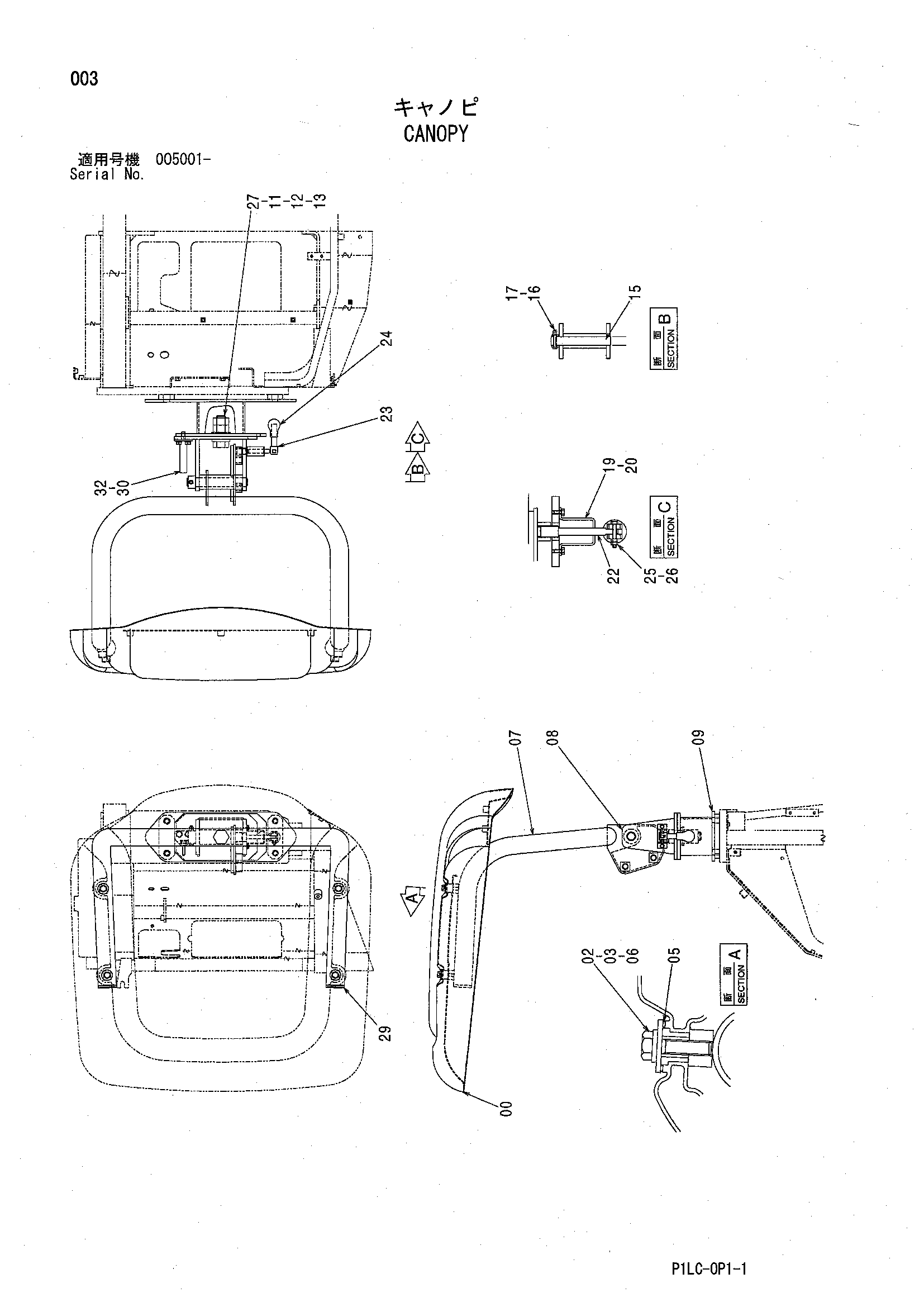

Заводская схема «Навес» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427920 | Рооф | 1 |
| 02 | J901040 | Болт | 4 |
| 03 | J254010 | Шайба | 4 |
| 05 | 4417253 | Шайба | 4 |
| 06 | 4621403 | Шайба | 4 |
| 07 | 7044257 | Поле | 1 |
| 08 | 7044250 | Кронштейн | 1 |
| 09 | 7044249 | Базовый | 1 |
| 11 | 4114408 | Шайба | 1 |
| 12 | 4601960 | Пружина флусх | 1 |
| 13 | J953030 | Гайка | 2 |
| 15 | 3056260 | Палец | 1 |
| 16 | J900860 | Болт | 1 |
| 17 | M500807 | Гайка | 2 |
| 19 | 4601958 | Хомут | 1 |
| 20 | J260614 | Болт с шайбой | 2 |
| 20A | J900614 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 22 | 4601881 | Рычаг | 1 |
| 23 | 9760692 | Рукоятка | 1 |
| 24 | 4399121 | Рукоятка | 1 |
| 25 | J900640 | Болт | 1 |
| 26 | M500605 | Гайка | 2 |
| 27 | J833090 | Болт | 1 |
| 29 | 4472359 | Колпачок | 2 |
| 30 | 4424682 | Защёлка | 1 |
| 32 | J271016 | Болт с шайбой | 2 |
| 32A | J901016 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
