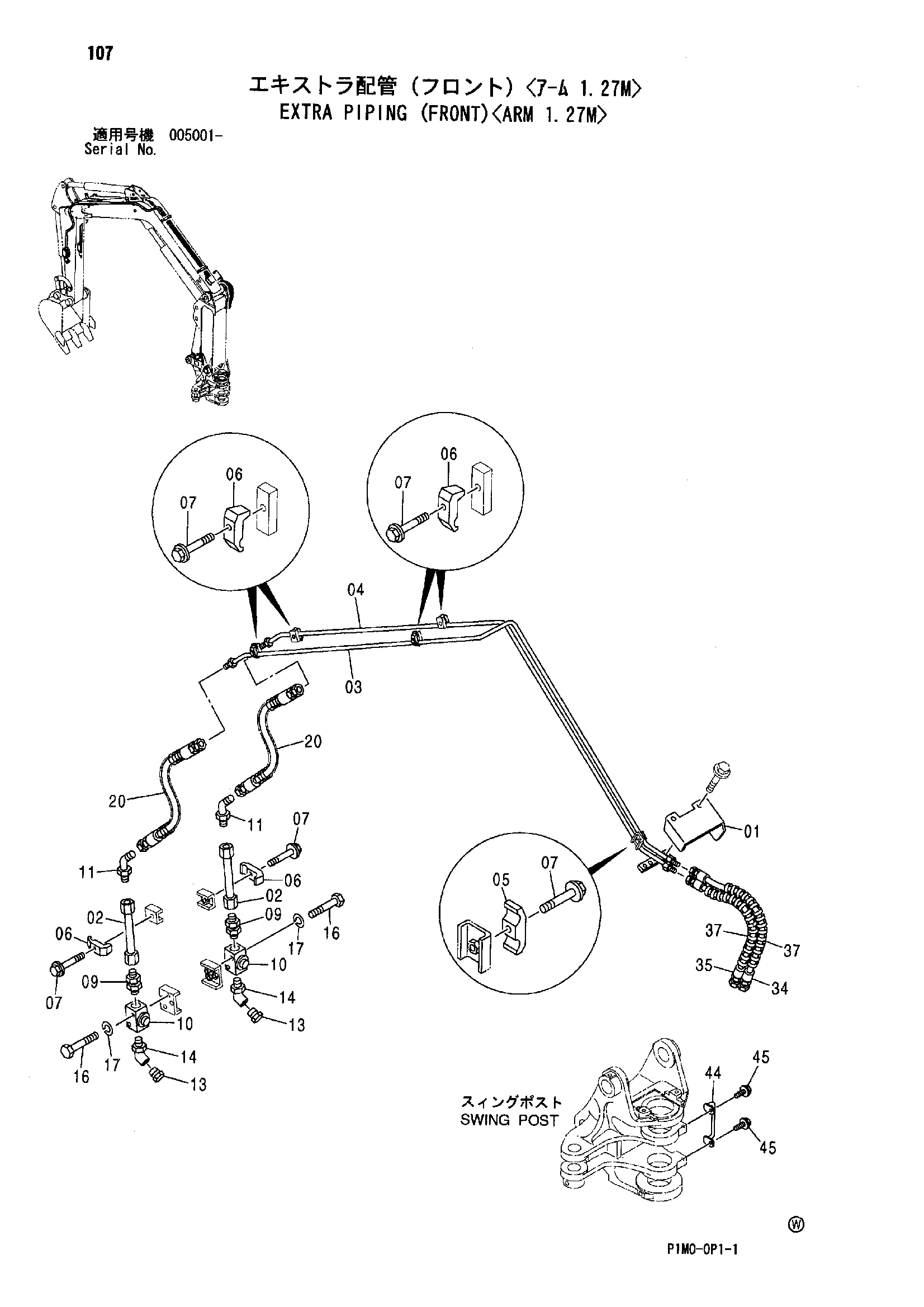

Схема 107 — HITACHI ZX35U-A
Заводская схема «Схема 107» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8074144 | Крышка | 1 |
| 02 | 9743591 | Трубка | 2 |
| 03 | 8088806 | Трубка | 1 |
| 04 | 8088807 | Трубка | 1 |
| 05 | 4189858 | Хомут трубки | 1 |
| 06 | 4053594 | Хомут трубки | 6 |
| 07 | J271045 замена: J901045 | Болт с шайбой | 7 |
| 07 | J271045 замена: J222010 | Болт с шайбой | 7 |
| 09 | 4276850 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 2 |
| 10 | 4287721 | Запорный клапан | 2 |
| 11 | 4081336 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4294858 | Пробка | 2 |
| 14 | 4293263 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | J900860 | Болт | 4 |
| 17 | A590908 | Пружинная шайба | 4 |
| 20 | 4427486 | Шланг | 2 |
| 34 | 4429711 | Шланг | 1 |
| 35 | 4429712 | Шланг | 1 |
| 37 | 4320661 | Защитный кожух | 2 |
| 44 | 8078290 | Направляющая шланг | 1 |
| 45 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 45 | J271025 замена: J222010 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
