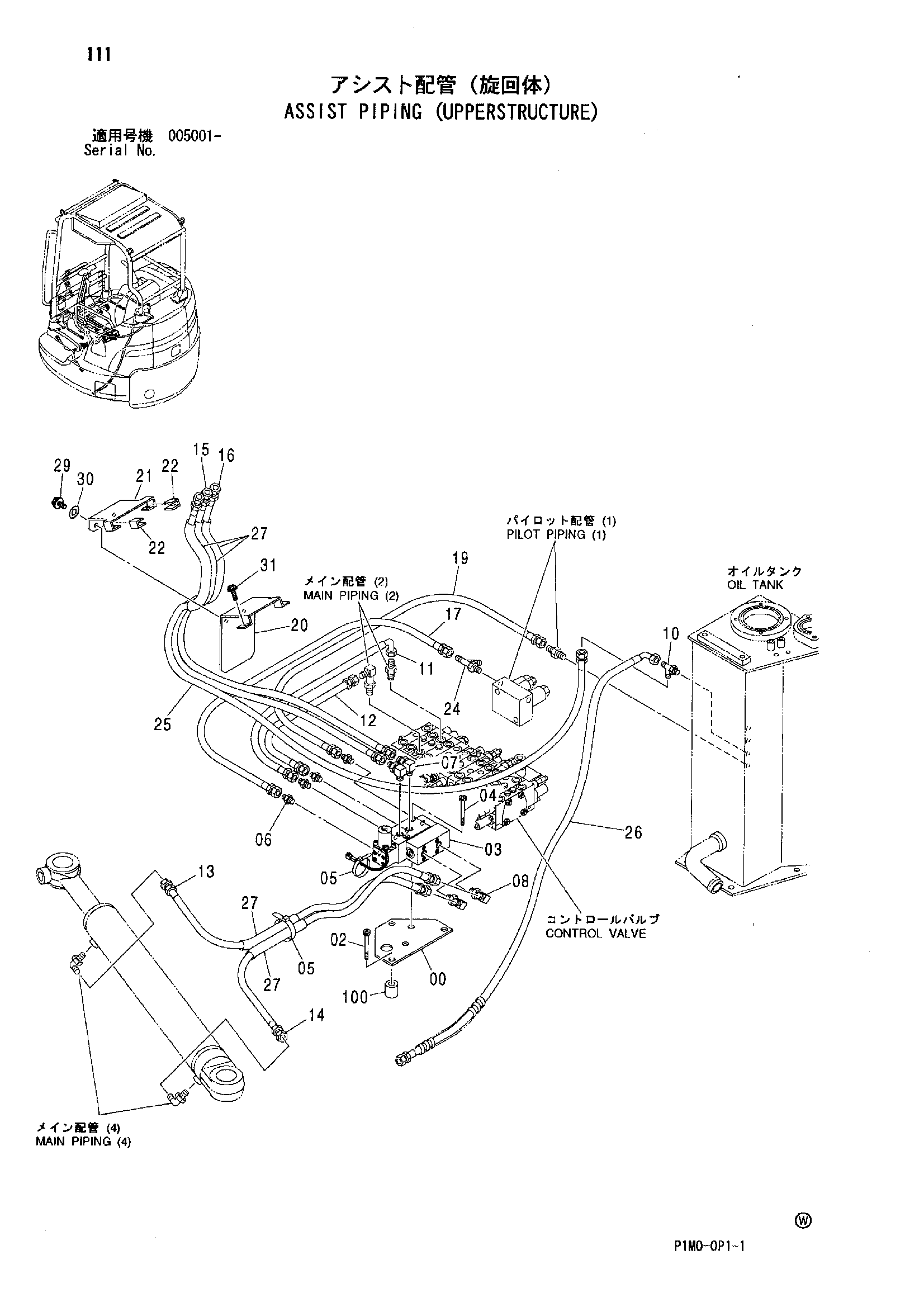

Схема 111 — HITACHI ZX35U-A
Заводская схема «Схема 111» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762228 | Пластина | 1 |
| 02 | J781020 | Болт с внутренним шестигранником | 3 |
| 03 | 4480303 | Электромагнитный клапан | 1 |
| 04 | J780865 | Болт с внутренним шестигранником | 2 |
| 05 | 4323613 | Ленточный зажим | 2 |
| 06 | 4042030 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4434981 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4434986 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4420020 | Унион S | 1 |
| 11 | 4617561 | Шланг (P2, A7) | 1 |
| 12 | 4617562 | Шланг (P1, B7) | 1 |
| 13 | 4617563 | Шланг (A1) | 1 |
| 14 | 4617564 | Шланг (A2) | 1 |
| 15 | 4617565 | Шланг (BA1) | 1 |
| 16 | 4617566 | Шланг (BA2) | 1 |
| 17 | 4617567 | Шланг (PP, G) | 1 |
| 19 | 4620762 | Шланг (T, OT3) | 1 |
| 20 | 8090243 | Крышка | 1 |
| 21 | 3096662 | Крышка | 1 |
| 22 | 4484940 | Резиновая прокладка | 2 |
| 23 | 4368205 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4190267 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4616867 | Шланг (AT) | 1 |
| 26 | 4623798 | Шланг (BA1) | 1 |
| 27 | 4617495 | Шланг | 5 |
| 28 | 4617577 | Шланг (D3) | 1 |
| 29 | J260812 | Болт с шайбой | 2 |
| 29A | J900812 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | A590108 | Плоская шайба | 2 |
| 31 | J260820 | Болт с шайбой | 2 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 100 | 4398435 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
