Дополнительный трубопроводы — HITACHI ZX35U-A

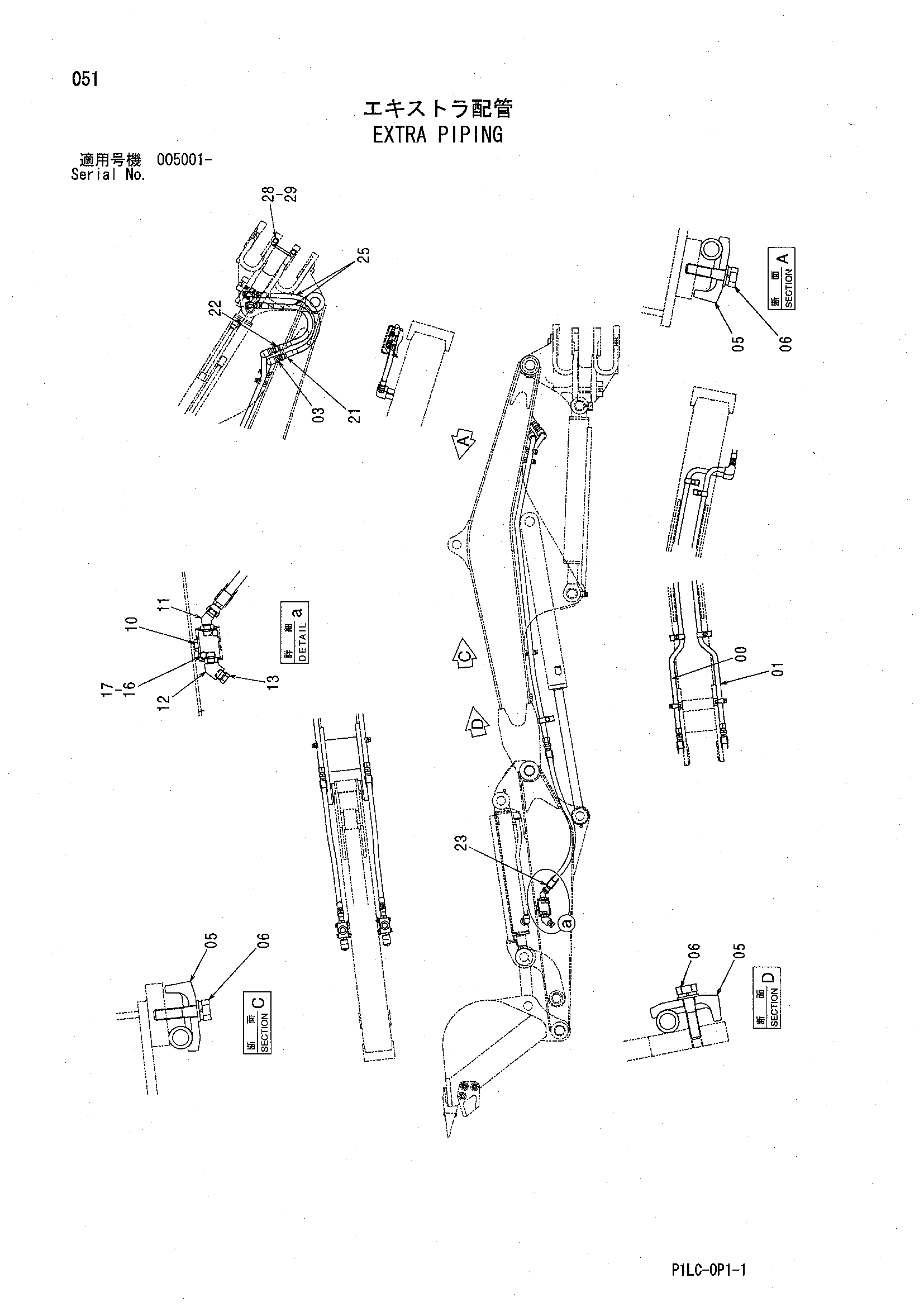

Заводская схема «Дополнительный трубопроводы» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091778 | Трубка | 1 |
| 01 | 8091779 | Трубка | 1 |
| 03 | 4042032 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4354754 | Хомут трубки | 6 |
| 06 | J271045 | Болт с шайбой | 6 |
| 06A | J901045 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 10 | 4287721 | Запорный клапан | 2 |
| 11 | 4081336 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4293263 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4294858 | Пробка | 2 |
| 16 | J900860 | Болт | 4 |
| 17 | J252108 | Пружинная шайба | 4 |
| 21 | 4413787 | Шланг | 1 |
| 22 | 4602754 | Шланг | 1 |
| 23 | 4427486 | Шланг | 2 |
| 25 | 4327294 | Защитный кожух | 2 |
| 28 | 8078290 | Направляющая шланг | 1 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
