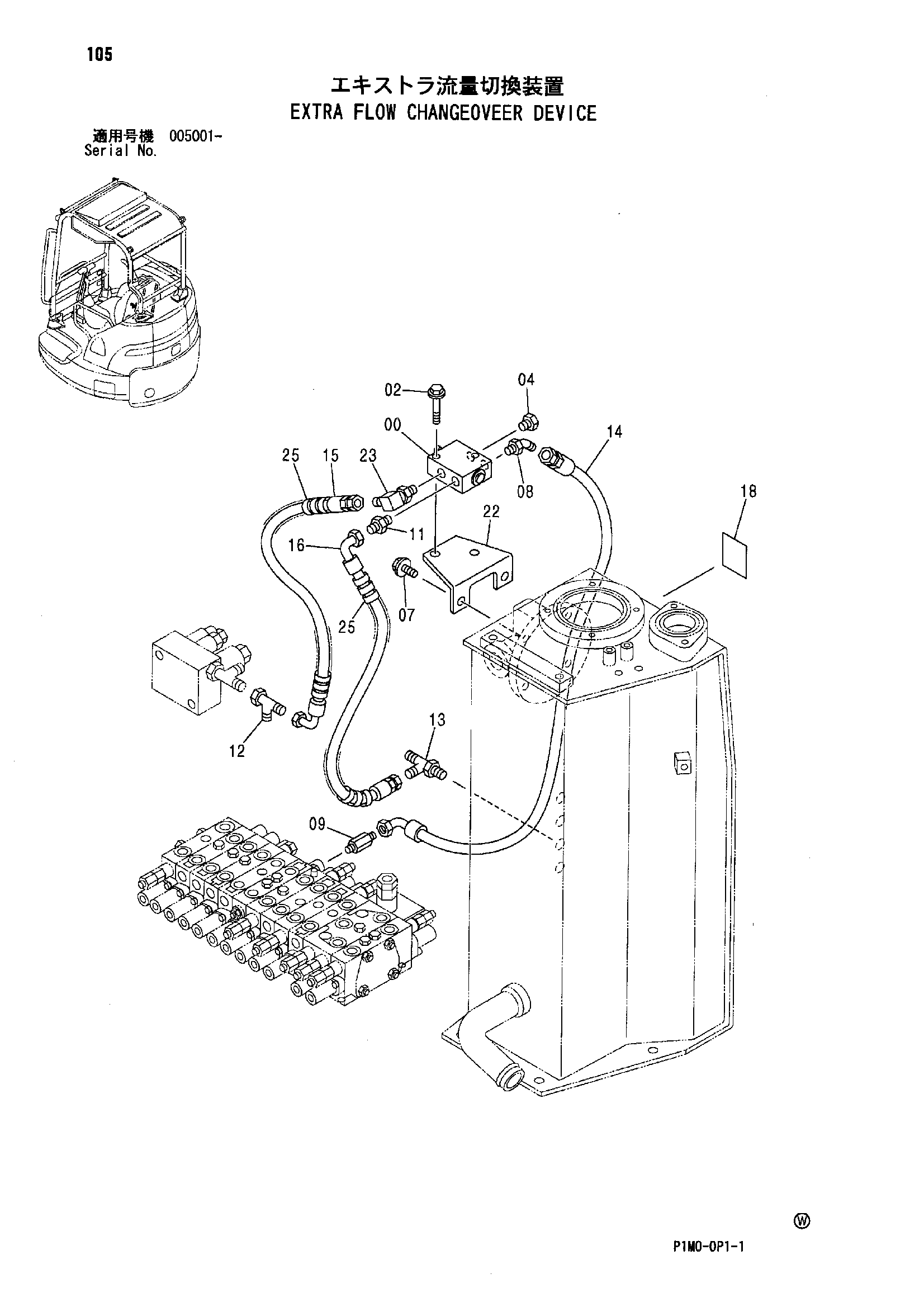

Схема 105 — HITACHI ZX35U-A
Заводская схема «Схема 105» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4395841 | Запорный клапан | 1 |
| 02 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 02 | J260850 замена: J590108 | Болт с шайбой | 2 |
| 04 | 4093624 | Пробка | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 08 | 4108100 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4368208 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4042030 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4420020 | Унион S | 1 |
| 13 | 4368223 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4479783 | Шланг | 1 |
| 15 | 4479781 | Шланг | 1 |
| 16 | 4479782 | Шланг | 1 |
| 18 | 4479784 | Информационная табличка | 1 |
| 20 | 4055311 | Ленточный зажим | 3 |
| 22 | 9759414 | Кронштейн | 1 |
| 23 | 4434984 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
