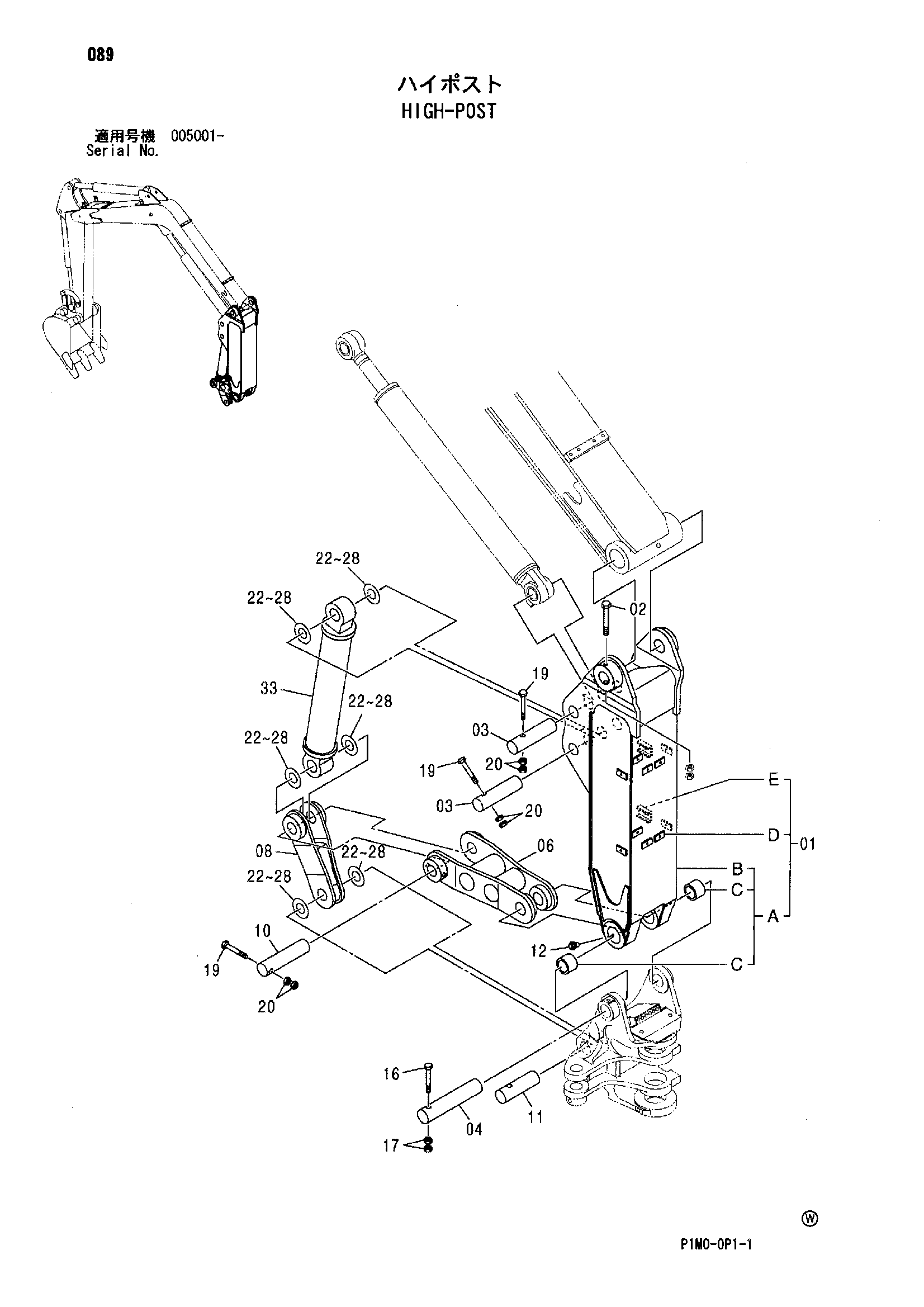

Схема 089 — HITACHI ZX35U-A
Заводская схема «Схема 089» для HITACHI ZX35U-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 8090819 | Пост | 1 |
| 01A | 8096153 замена: 8098996 | Пост | 1 |
| 01A | 8098996 | Пост | 1 |
| 01B | 6021509 | Пост | 1 |
| 01B | 6022725 замена: 6023367 | Пост | 1 |
| 01B | 6023367 | Пост | 1 |
| 01C | 4430457 | Втулка | 2 |
| 00D | 4275544 | Седло винта | 10 |
| 00E | 9745354 | Седло винта | 2 |
| 02 | J901204 | Болт | 1 |
| 03 | 4484084 | Палец | 2 |
| 04 | 4486122 | Палец | 1 |
| 06 | 8096154 | Тяга | 1 |
| 08 | 8090563 | Тяга | 1 |
| 09 | 94-2021 | Пробка | 2 |
| 10 | 4484085 | Палец | 1 |
| 11 | 4484083 | Палец | 1 |
| 12 | 94-2010 | Пробка | 2 |
| 16 | J901202 | Болт | 1 |
| 17 | J950012 | Гайка | 2 |
| 19 | J901000 | Болт | 3 |
| 20 | J950010 | Гайка | 6 |
| 22 | 4354256 | Регулировочная шайба 0.5 | 6 |
| 23 | 4354257 | Регулировочная шайба 0.8 | 6 |
| 24 | 4354258 | Регулировочная шайба 1.0 | 6 |
| 26 | 4352136 | Регулировочная шайба 0.5 | 10 |
| 27 | 4354259 | Регулировочная шайба 0.8 | 10 |
| 28 | 4354260 | Регулировочная шайба 1.0 | 10 |
| 33 | 4486575 | Гидроцилиндр. регулировочный | 1 |
| 33 | 8090856 | Шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
