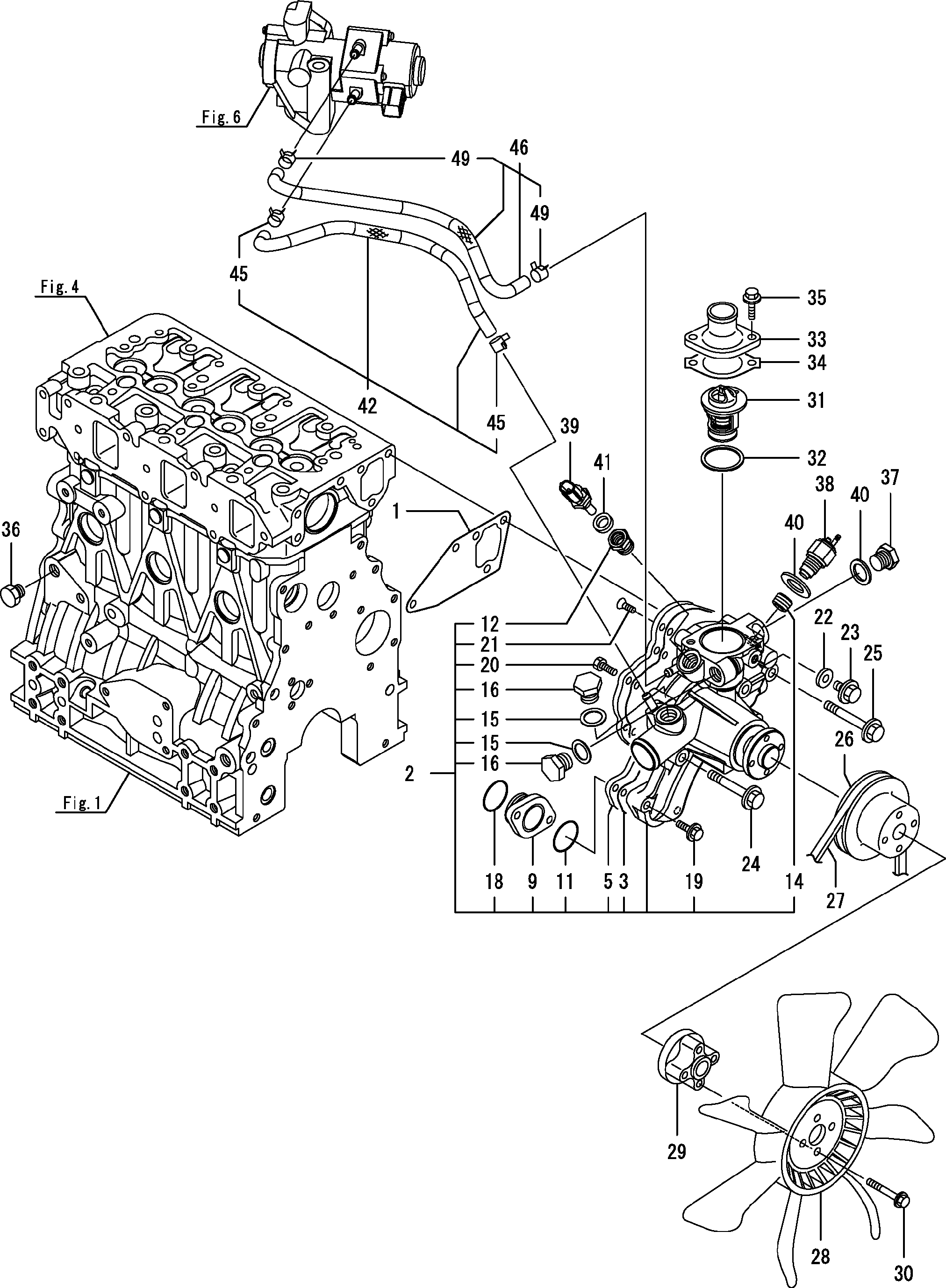

Охлаждение водяной система — HITACHI ZX35U-5N

Заводская схема «Охлаждение водяной система» для HITACHI ZX35U-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	YNM129486-42050	Прокладка	1
2	YNM129017-42100	Насос в сборе, CW	1
3	YNM129150-42059	Прокладка	1
5	YNM129263-42120	Пластина	1
9	YNM129150-42301	Фланец	1
11	YNM129054-42320	Уплотнительное кольцо	1
12	YNM129263-49350	Соединение	1
14	YNM129916-49740	Пробка	1
15	YNM23414-170000	Прокладка	2
16	YNM23897-030002	Пробка G3/8, HEX.	2
18	YNM24358-240310	Уплотнительное кольцо	1
19	YNM26106-060202	Болт	2
20	YNM26116-060162	Болт	3
21	YNM26577-060142	Винт M 6X 14	3
22	YNM23414-080000	Прокладка	1
23	YNM26106-080122	Болт	1
24	YNM26106-080552	Болт	3
25	YNM26106-080602	Болт	1
26	YNM129550-42350	В-пуллей	1
27	YNM129938-42290	В-белт	1
28	YNM129655-44740	Вентилятор	1
29	YNM129457-44760	Проставка	1
30	YNM26106-060452	Болт	4
31	YNM129155-49801	Термостат	1
32	YNM129150-49811	Прокладка	1
33	YNM129350-49530	Крышка	1
34	YNM129795-49551	Прокладка	1
35	YNM26106-080222	Болт	2
36	YNM171056-49120	Пробка	1
37	YNM121450-42450	Пробка	1
38	YNM121250-44901	Выключатель	1
39	YNM129927-44900	Датчик	1
40	YNM124465-44950	Прокладка	2
41	YNM22190-120002	Шайба, уплотнение	1
42	YNM129249-49700	Трубка в сборе, A CW EGR	1
45	YNM23080-012000	Хомут, шланг	2
46	YNM129249-49710	Трубка в сборе, B CW EGR	1
49	YNM23080-012000	Хомут, шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
