Золотник секция (стрела) — HITACHI ZX35U-5N

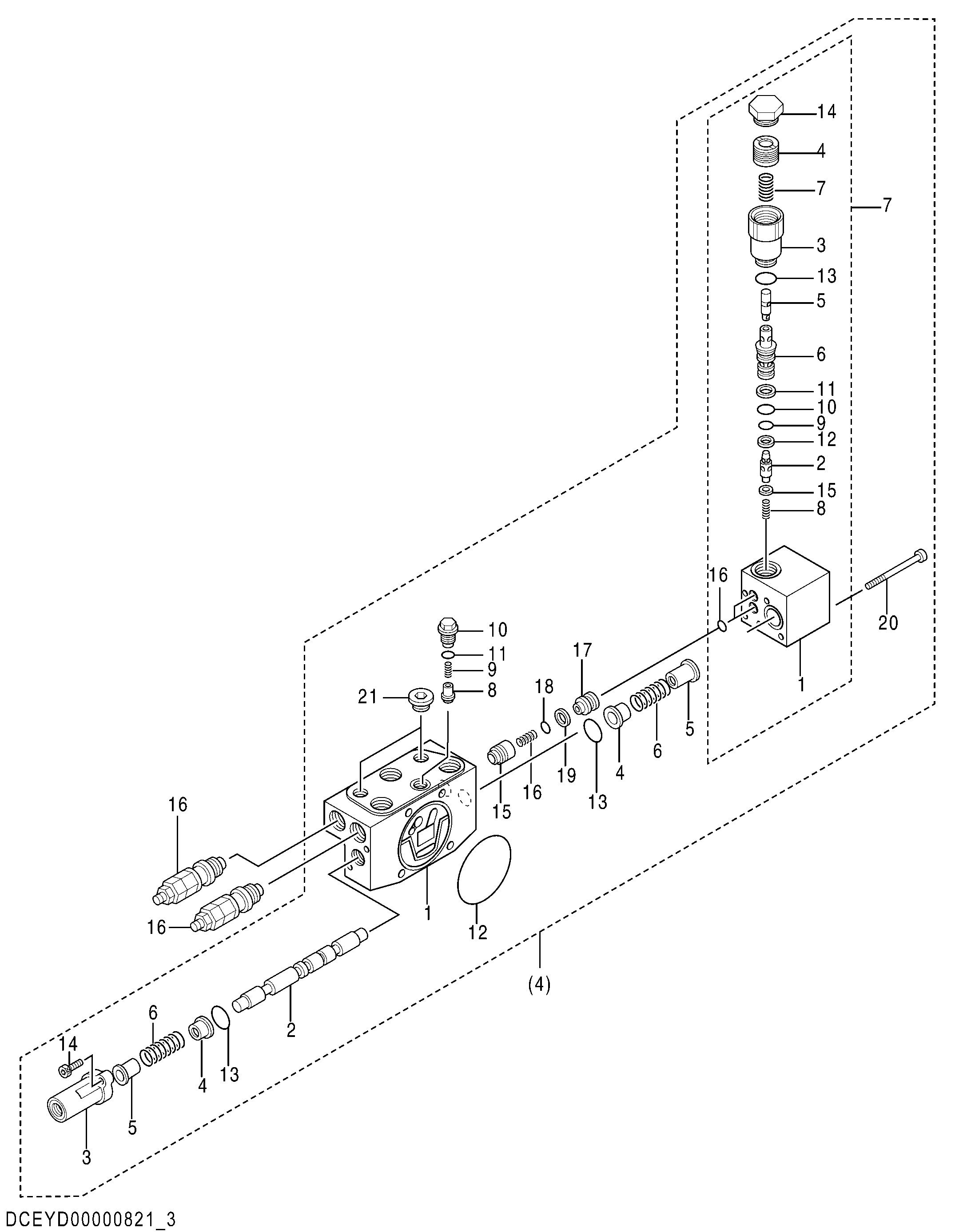

Заводская схема «Золотник секция (стрела)» для HITACHI ZX35U-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4 | YD00002166 | Секция | 1 |
| 4-3 | 0892702 | Колпачок | 1 |
| 4-4 | 0332904 | Седло пружины | 2 |
| 4-5 | 0892703 | Седло пружины | 2 |
| 4-6 | XB00004686 | Пружина | 2 |
| 4-7 | XB00004690 | Клапан | 1 |
| 4-7-1 | XB00004691 | Корпус | 1 |
| 4-7-2 | 0791811 | Тарельчатый клапан | 1 |
| 4-7-3 | 0848206 | Пробка | 1 |
| 4-7-4 | 0865403 | Поршень | 1 |
| 4-7-5 | 0946601 | Золотник | 1 |
| 4-7-6 | 0791810 | Втулка | 1 |
| 4-7-7 | 0848207 | Пружина | 1 |
| 4-7-8 | 0791808 | Пружина | 1 |
| 4-7-9 | 939356 | Уплотнительное кольцо | 1 |
| 4-7-10 | 933226 | Уплотнительное кольцо | 1 |
| 4-7-11 | 4144044 | Опорное кольцо | 1 |
| 4-7-12 | 4105067 | Опорное кольцо | 1 |
| 4-7-13 | 0103025 | Уплотнительное кольцо | 1 |
| 4-7-14 | 0735816 | Пробка | 1 |
| 4-7-15 | 0791809 | Седло пружины | 1 |
| 4-7-16 | 4506407 | Уплотнительное кольцо | 2 |
| 4-8 | 0758601 | Тарельчатый клапан | 1 |
| 4-9 | 0758602 | Пружина | 1 |
| 4-10 | 0892705 | Пробка | 1 |
| 4-11 | 0892706 | Уплотнительное кольцо | 1 |
| 4-12 | A810070 | Уплотнительное кольцо | 1 |
| 4-13 | 0630914 | Уплотнительное кольцо | 2 |
| 4-14 | 0630907 | Болт с внутренним шестигранником | 2 |
| 4-15 | 0892902 | Тарельчатый клапан | 1 |
| 4-16 | 0735810 | Пружина | 1 |
| 4-17 | 0714610 | Проставка | 1 |
| 4-18 | 4140438 | Уплотнительное кольцо | 1 |
| 4-19 | 4040813 | Опорное кольцо | 1 |
| 4-20 | 0714404 | Болт с внутренним шестигранником | 5 |
| 4-21 | 0695007 | Пробка | 2 |
| 16 | 4479042 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
