Головка блока цилиндров, боннет — HITACHI ZX35U-5N

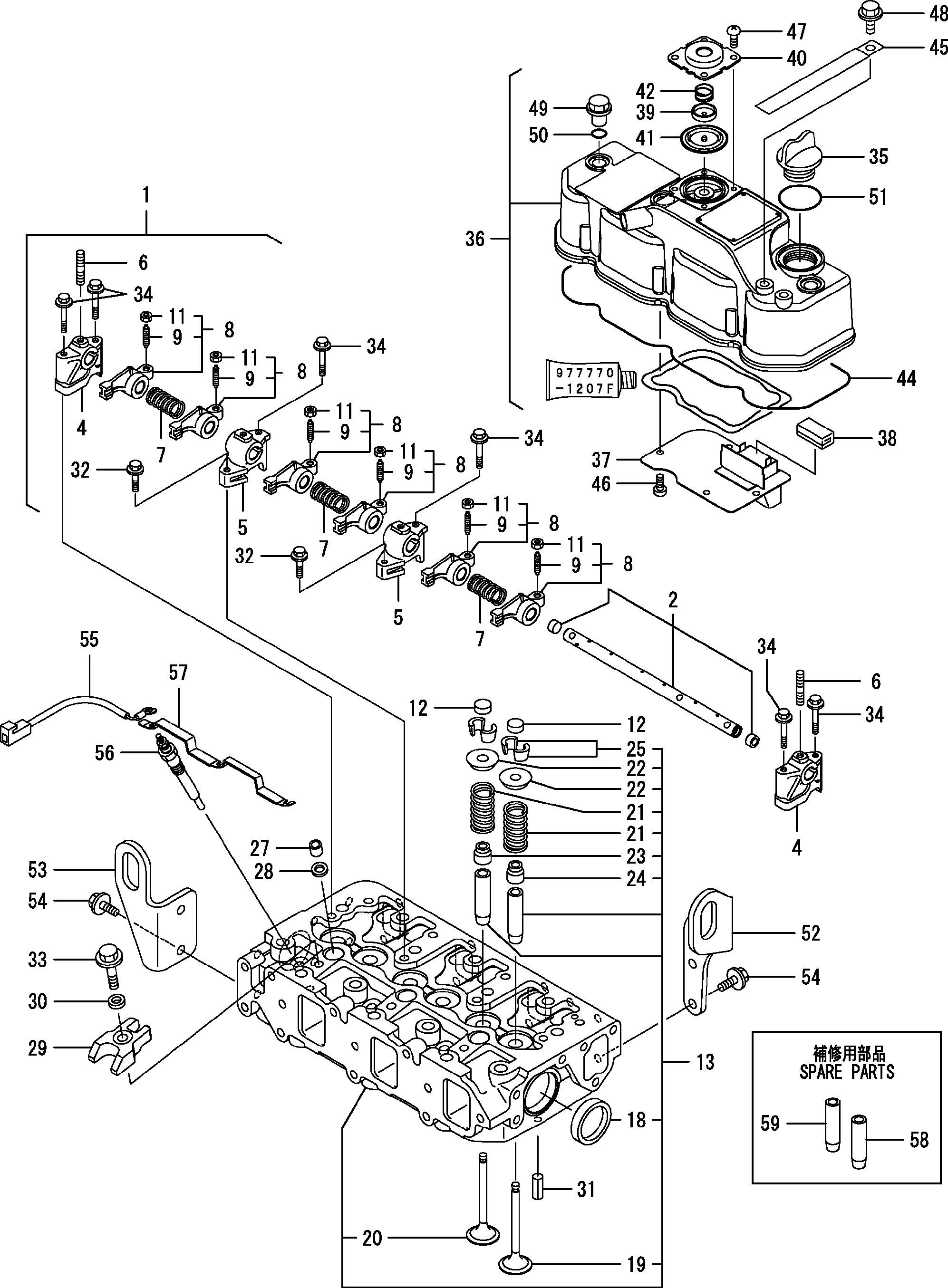

Заводская схема «Головка блока цилиндров, боннет» для HITACHI ZX35U-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	YNM129004-11241	Вал в сборе	1
2	YNM129004-11251	Вал	1
4	YNM119802-11260	Опора	2
5	YNM119802-11270	Опора	2
6	YNM119802-11280	Шпилька	3
7	YNM129150-11280	Пружина	3
8	YNM129004-11650	Рукоять, коромысло	6
9	YNM129150-11230	Винт	6
11	YNM129150-11750	Гайка	6
12	YNM129150-11370	Колпачок	6
13	YNM129017-11700	Головка в сборе, гидроцилиндр	1
18	YNM27241-400000	Пробка	2
19	YNM129005-11100	Клапан	3
20	YNM129100-11112	Клапан	3
21	YNM129795-11120	Пружина	6
22	YNM129795-11180	Фиксатор	6
23	YNM121400-11340	Уплотнение, клапан стем	3
24	YNM124460-11340	Уплотнение, клапан стем	3
25	YNM27310-080001	Коттер	6
27	YNM119802-11870	Защитный кожух	3
28	YNM119625-11880	Клапан сиденье	3
29	YNM129004-11900	Фиксатор	3
30	YNM120270-54410	Шайба	3
31	YNM22351-060012	Палец, пружина	2
32	YNM26106-080252	Болт	2
33	YNM26106-080352	Болт	3
34	YNM26106-080502	Болт	6
35	YNM124160-01751	Крышка	1
36	YNM129017-11350	Боннет в сборе	1
37	YNM129004-03010	Пластина	1
38	YNM129150-03070	Баффле	1
39	YNM119802-03110	Пластина	1
40	YNM119802-03121	Крышка	1
41	YNM119802-03130	Диапхрагм	1
42	YNM119802-03141	Пружина	1
44	YNM129004-11310	Прокладка	1
45	YNM129928-79700	Зажим	1
46	YNM22857-500100	Винт	4
47	YNM22857-500100	Винт	4
48	YNM26106-080102	Болт	1
49	YNM124160-11360	Ручка	3
50	YNM24311-000120	Уплотнительное кольцо	3
51	YNM24311-000320	Уплотнительное кольцо	1
52	YNM129017-07900	Лифтер, двигатель	1
53	YNM129237-07900	Лифтер, двигатель	1
54	YNM26106-080162	Болт	4
55	YNM119803-77830	Жгут проводов	1
56	YNM129008-77800	Пробка	3
57	YNM129008-77820	Разъём	1
58	YNM120130-11860	Направляющая	3
59	YNM129150-11810	Направляющая	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
